Frontpanel

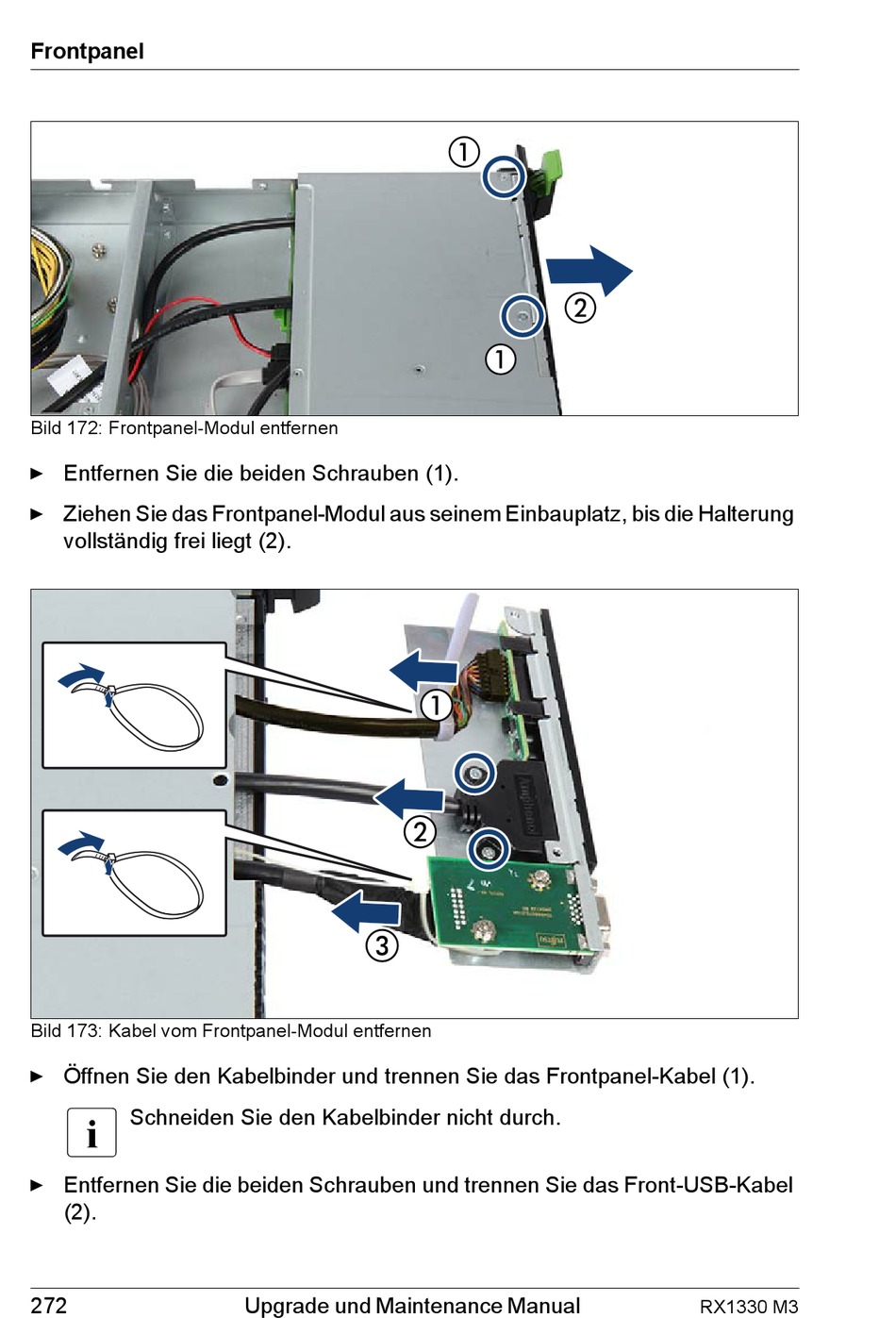

Bild 172: Frontpanel-Modul entfernen
Ê Entfernen Sie die beiden Schrauben (1).
Ê Ziehen Sie das Frontpanel-Modul aus seinem Einbauplatz, bis die Halterung
vollständig frei liegt (2).
Bild 173: Kabel vom Frontpanel-Modul entfernen
Ê Öffnen Sie den Kabelbinder und trennen Sie das Frontpanel-Kabel (1).
I
Schneiden Sie den Kabelbinder nicht durch.
Ê Entfernen Sie die beiden Schrauben und trennen Sie das Front-USB-Kabel
(2).
