13.3.1.3 Front-VGA-Board einbauen

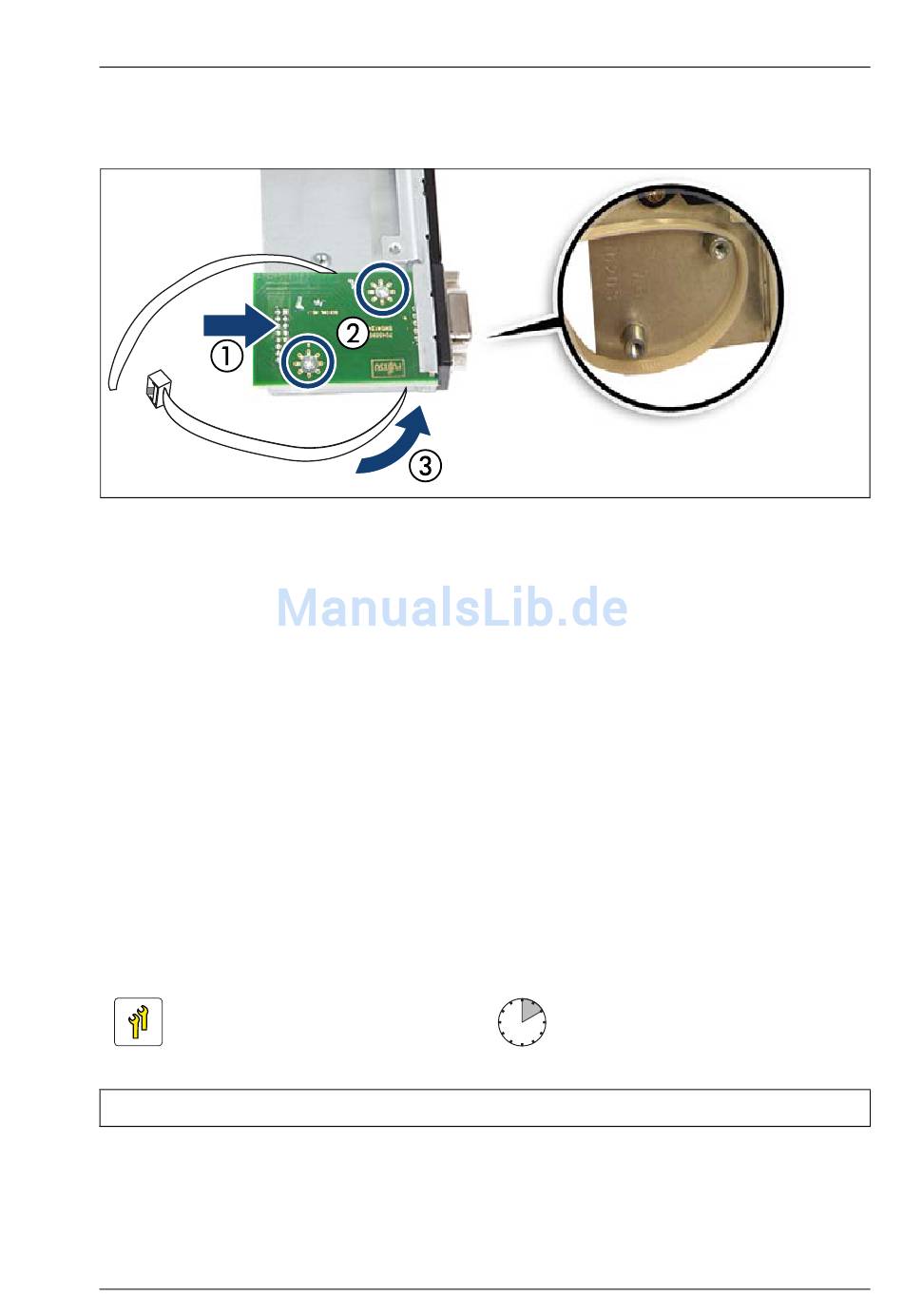

Bild 179: Front-VGA-Board einbauen
Ê Schieben Sie den Front-VGA-Anschluss in die entsprechende Aussparung
und befestigen Sie das Front-VGA-Kabel mit zwei Schrauben (2).
Ê Führen Sie den Kabelbinder unter dem Front-VGA-Board hindurch (3).
13.3.1.4 Abschließende Schritte
"Frontpanel-Modul einbauen" auf Seite 273
Ê
"Erneute Montage" auf Seite 66
Ê
"Netzkabel anschließen" auf Seite 70
Ê
"Server einschalten" auf Seite 72
Ê

13.3.2 Front-VGA-Board ausbauen

Upgrade und Repair Unit
(URU)
Tools: Phillips PH1 / (+) Nr. 1 Schraubendreher

13.3.2.1 Vorbereitende Schritte

"Server herunterfahren" auf Seite 59
Ê
RX1330 M3
Upgrade und Maintenance Manual
Hardware: 10 Minuten
Frontpanel
277
