Frontpanel

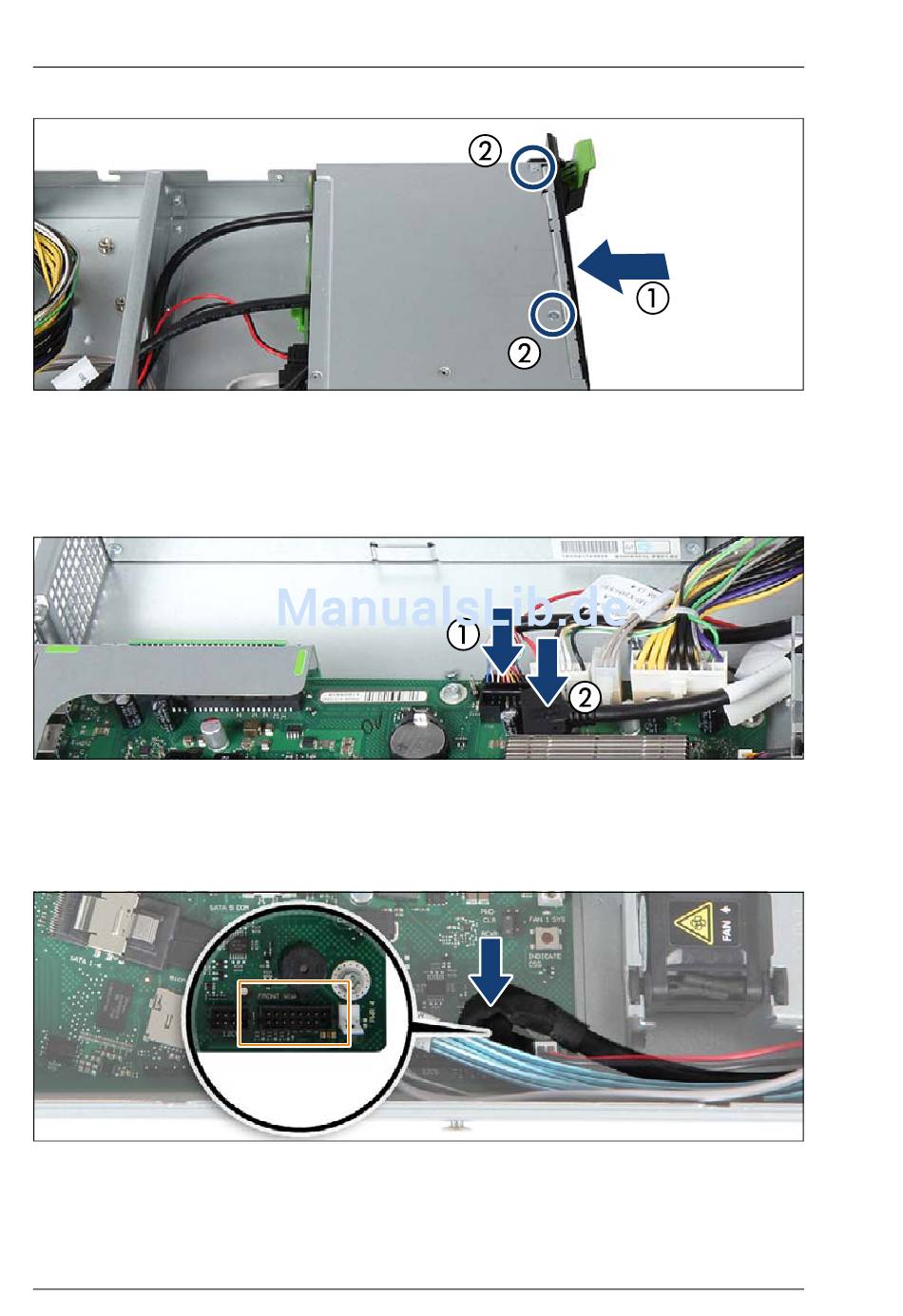

Bild 175: Frontpanel-Modul einbauen
Ê Schieben Sie das Frontpanel-Modul in seinen Einbauplatz (1).
Ê Befestigen Sie das Frontpanel-Modul mit zwei Schrauben (2).
Bild 176: Kabel anschließen (A)
Ê Schließen Sie das Frontpanel-Kabel (1) und das Front-USB-Kabel (2) am
System Board an.
Bild 177: Kabel anschließen (B)
Ê Schließen Sie gegebenenfalls das Front-VGA-Kabel (schwarzes Kabel) an
das System Board an.
