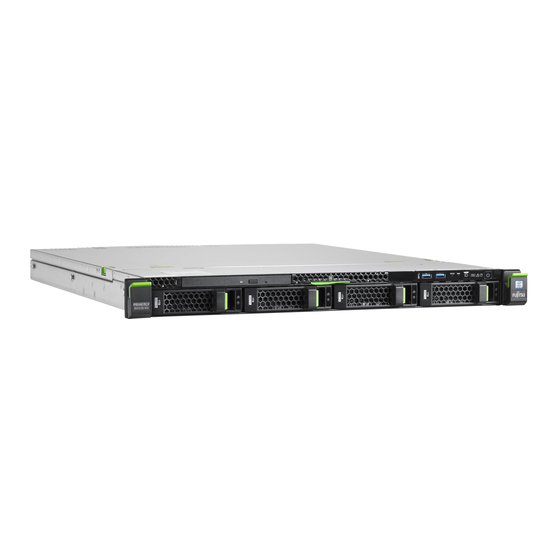

Fujitsu PRIMERGY RX1330 M3 Handbuch

Vorschau ausblenden Andere Handbücher für PRIMERGY RX1330 M3:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Upgrade und Maintenance Manual - Deutsch
FUJITSU Server PRIMERGY RX1330 M3
Upgrade und Maintenance Manual
April 2017

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Fujitsu PRIMERGY RX1330 M3

Inhaltszusammenfassung für Fujitsu PRIMERGY RX1330 M3

  • Seite 1 Upgrade und Maintenance Manual - Deutsch FUJITSU Server PRIMERGY RX1330 M3 Upgrade und Maintenance Manual April 2017...
  • Seite 2 Rechte, die durch die Verwendung der in diesem Handbuch enthaltenen Informationen entstehen. – Ohne die ausdrückliche schriftliche Genehmigung von Fujitsu darf kein Teil dieses Handbuchs reproduziert werden. Microsoft, Windows, Windows Server und HyperV sind eingetragene Marken der Microsoft Corporation in den USA und anderen Ländern.

  • Seite 3: Vorbereitende Hinweise

    Vorbereitende Hinweise Zu Ihrer Sicherheit Dieses Handbuch enthält wichtige Informationen zur sicheren und ordnungsgemäßen Verwendung dieses Produkts. Lesen Sie das Handbuch vor der Verwendung dieses Produkts sorgfältig durch. Achten Sie dabei besonders auf das mitgelieferte Handbuch "Safety Notes and Regulations". Machen Sie sich vor der Verwendung des Produkts mit den darin enthaltenen Sicherheitshinweisen vertraut.
  • Seite 4 Waffensystemen sowie alle Fälle, in denen die Sicherheit nicht gewährleistet werden kann. Kunden dürfen dieses Produkt nicht benutzen, ohne die für Hochsicherheitsanwendungen erforderlichen Sicherheitsvorkehrungen zu treffen. Bitte wenden Sie sich an das Vertriebsteam von Fujitsu, wenn Sie dieses Produkt in Hochsicherheitsanwendungen verwenden möchten. Maßnahmen gegen vorübergehenden Spannungsabfall Dieses Produkt kann durch Blitzschlag einem vorübergehenden...
  • Seite 5 Speicherschnittstellen. Beachten Sie, dass die Bedingungen für Nutzung und Betrieb je nach verwendeter HDD unterschiedlich sind. Weitere Informationen zu Nutzungs- und Betriebsbedingungen der verfügbaren Typen von HDDs finden Sie im Internet unter folgender Adresse: http://jp.fujitsu.com/platform/server/primergy/harddisk/ Upgrade und Maintenance Manual RX1330 M3...
  • Seite 6 Nur für Japan: Für dieses Produkt sollten geschirmte LAN-Kabel verwendet werden. Nur für Japan: Einige der in diesem Handbuch enthaltenen Abschnitte gelten nicht für Japan. Zu diesen Optionen und Routinen zählen: – CSS (Customer Self Service) – USB-Flash-Modul (UFM) Upgrade und Maintenance Manual RX1330 M3...
  • Seite 7 Versionsverlauf Ausgabennummer Grund für Aktualisierung 1.0 / April 2017 Erstveröffentlichung Upgrade und Maintenance Manual RX1330 M3...
  • Seite 8 Upgrade und Maintenance Manual RX1330 M3...

  • Seite 9: Inhaltsverzeichnis

    Inhalt Einleitung ......23 Darstellungsmittel ..... . . 24 Bevor Sie beginnen .
  • Seite 10 Inhalt Server herunterfahren ..... . 59 Netzkabel trennen ......60 Auf die Komponente zugreifen .
  • Seite 11 Inhalt 5.2.6 Boot Retry Counter zurücksetzen ....92 5.2.6.1 Boot Retry Counter anzeigen ....92 5.2.6.2 Boot Retry Counter zurücksetzen .
  • Seite 12 Abschließende Schritte ....130 Fujitsu-Batterieeinheit (FJBU) ....131 6.4.1...
  • Seite 13 Inhalt Festplattenlaufwerk (HDD)/Solid-State-Laufwerk (SSD) . . . 145 Grundlegende Informationen ....146 7.1.1 HDDs oder SSDs ohne Einbaurahmen handhaben ..147 7.1.1.1 2,5-Zoll-HDD/SSD und 2,5-Zoll-Einbaurahmen .
  • Seite 14 Inhalt 7.2.10 SAS-Expander-Board austauschen ....175 7.2.10.1 Vorbereitende Schritte ....175 7.2.10.2 Defektes SAS-Expander-Board ausbauen .
  • Seite 15 Inhalt Lüfter ......191 Grundlegende Informationen ....192 8.1.1 Nummerierung der Lüftermodule .
  • Seite 16 Inhalt 9.4.4 Riser-Karte austauschen ....215 9.4.4.1 Vorbereitende Schritte ....215 9.4.4.2 Riser-Karte entfernen .
  • Seite 17 Inhalt 10.2.3 Speichermodul einbauen ....238 10.2.4 Abschließende Schritte ..... 239 10.3 Speichermodul ausbauen .
  • Seite 18 Inhalt 12.2.2 Optisches Laufwerk entfernen ....264 12.2.2.1 Vorbereitende Schritte ....264 12.2.2.2 Optisches Laufwerk entfernen .
  • Seite 19 Inhalt 13.4 Frontpanel am QRL (Konfiguration 10 x 2,5-Zoll-HDDs) . . . 280 13.4.1 Frontpanel am QRL austauschen ....280 13.4.1.1 Vorbereitende Schritte ....280 13.4.1.2 Frontpanel am QRL entfernen .
  • Seite 20 Inhalt 14.4.3 TPM austauschen ......306 14.4.3.1 Vorbereitende Schritte ....306 14.4.3.2 Defektes TPM entfernen .
  • Seite 21 Anzeige an Hot-Plug-Netzteilen (Einschub) ..355 16.2.3.4 Anzeige an der Fujitsu-Batterieeinheit (FJBU) ..356 16.3 Onboard-Einstellungen ....357 16.4...
  • Seite 22 Contents Upgrade und Maintenance Manual RX1330 M3...

  • Seite 23: Einleitung

    Einleitung Dieses Upgrade und Maintenance Manual bietet Anweisungen für die folgenden Vorgehensweisen: Serverkonfiguration hochrüsten durch Hinzufügen optionaler ● Hardwarekomponenten Serverkonfiguration hochrüsten durch Austausch bestehender ● Hardwarekomponenten durch höherwertige Austausch defekter Hardwarekomponenten ● Das vorliegende Handbuch befasst sich mit vor Ort durchgeführten Wartungstätigkeiten.

  • Seite 24: Darstellungsmittel

    Einleitung Darstellungsmittel In diesem Handbuch werden folgende Darstellungsmittel verwendet: kennzeichnet Kommandos oder Menüpunkte Kursive Schrift kennzeichnet Bildschirmausgaben Dicktengleiche Schrift kennzeichnet Benutzereingaben Dicktengleiche halbfette Schrift "Anführungszeiche Kennzeichnen Kapitelnamen und Ausdrücke, die n" hervorgehoben werden sollen Kennzeichnet Arbeitsschritte, die Sie in der Ê...

  • Seite 25: Bevor Sie Beginnen

    Bevor Sie beginnen Führen Sie die folgenden Schritte durch, bevor Sie mit einer Upgrade- oder Wartungstätigkeit beginnen: Ê Lesen Sie die Sicherheitshinweise im Kapitel "Wichtige Hinweise" auf Seite 39 sorgfältig durch. Ê Stellen Sie sicher, dass alle erforderlichen Handbücher verfügbar sind. Weitere Informationen finden Sie in der Dokumentationsübersicht in Abschnitt "Dokumente, die Sie zur Hand haben müssen"...
  • Seite 26 Optionale Komponenten installieren Die Betriebsanleitung ihres Servers bietet eine Übersicht über die Serverfunktionen und verfügbare Hardwareoptionen. Verwenden Sie die Fujitsu ServerView Suite Management-Software und die Web-Schnittstelle des iRMC, um die Hardware-Erweiterung vorzubereiten. Die ServerView Suite-Dokumentation ist online verfügbar unter http://manuals.ts.fujitsu.com (http://www.fujitsu.com/jp/products/computing/servers/primergy/manual/...
  • Seite 27 Bevor Sie beginnen Anzeige neben der defekten Komponente aktiviert, selbst wenn der Server abgeschaltet und vom Netz getrennt wurde. Weitere Informationen finden Sie in den Abschnitten "Verwendung von Diagnose-Informationen" auf Seite 55 "Frontansicht" auf Seite 344. Wenn die defekte Komponente eine Customer Replaceable Unit im Rahmen des CSS-Konzepts (Customer Self Service, gilt nicht für Japan) ist, leuchtet die CSS-Anzeige an der Vorderseite des Servers auf.

  • Seite 28: Einstufung Von Verfahrensweisen

    Qualifikation zu kennzeichnen. Zu Beginn jedes Verfahrens wird der betroffene Einheitentyp durch eines der in diesem Abschnitt vorgestellten Symbole gekennzeichnet. Bitte wenden Sie sich an Ihr örtliches Fujitsu Service Center für weitere Informationen. 2.1.1 CRU-Komponenten (Customer Replaceable Units) CRU-Komponenten (Customer Replaceable Units) CRU-Komponenten (Customer Replaceable Units) wurden für den Customer...

  • Seite 29: Upgrade Und Repair Units (Uru-Komponenten)

    über den Customer Self Service (Repair Units) zur Verfügung stehen. Für den japanischen Markt lässt der Kunde nur ein Upgrade zu. Zu Upgrade Units als Customer Replaceable siehe: http://www.fujitsu.com/jp/products/computing/servers/primergy/ Server-Management-Fehlermeldungen und -Diagnoseanzeigen an der Vorderseite und am System Board melden defekte URU-Komponenten als vom Kunden austauschbare CSS-Komponenten.

  • Seite 30: Fru-Komponenten (Field Replaceable Units)

    – CPU (Austausch) – SAS-/SATA-Backplanes – SAS-Expander-Board – Power-Distribution-Board – Frontpanel-Modul – System Board – Standard-Netzteil – TPM (Trusted Platform Module) Bitte wenden Sie sich an Ihr örtliches Fujitsu Service Center für weitere Informationen. Upgrade und Maintenance Manual RX1330 M3...

  • Seite 31: Durchschnittliche Tätigkeitsdauer

    Bevor Sie beginnen Durchschnittliche Tätigkeitsdauer Hardware: 10 Minuten Die durchschnittliche Tätigkeitsdauer, darunter Schritte zur Vor- und Nachbereitung, wird zu Beginn jedes Verfahrens neben der Verfahrensklasse angezeigt. In der folgenden Tabelle finden Sie eine Übersicht über die Schritte, die bei der Berechnung der durchschnittlichen Tätigkeitsdauer berücksichtigt werden: Berücksic Schritt...

  • Seite 32: Benötigte Werkzeuge

    Bevor Sie beginnen Berücksic Schritt Erläuterung htigt Montage, Rack- Erneute Montage des Servers, Einbau des Einbau Servers im Rack (sofern erforderlich) Die zum Starten benötigte Zeit ist von der Inbetriebnahme nein Hardware- und Softwarekonfiguration abhängig und kann stark variieren. Tabelle 1: Berechnung der durchschnittlichen Tätigkeitsdauer Benötigte Werkzeuge Stellen Sie beim Vorbereiten der Wartungstätigkeiten sicher, dass alle in der unten stehenden Übersicht aufgeführten Werkzeuge zur Verfügung stehen.
  • Seite 33 Bevor Sie beginnen Schrauben- dreher/ Schraube Verwendung Biteinsatz Drehmoment Phillips Front-VGA, M3 x 3,5 mm PH1 / (+) No. 1 2,5-Zoll-HDD (silbern) 0,4 Nm C26192-Y10-C102 REM 3 x 15 mm Spezialbiteinsatz TPM- (schwarz) Schraube 0,6 Nm C26192-Y10-C176 M2 x 4 mm Torx Plus 6 (schwarz) ODD-Haken...
  • Seite 34 Bevor Sie beginnen Schrauben- dreher/ Schraube Verwendung Biteinsatz Drehmoment Phillips Frontpanel am M 2,5 x 8 mm PH1 / (+) No. 1 (silbern) 0,4 Nm C26192-Y10-C174 Tabelle 2: Liste der verwendeten Schrauben (gilt nicht für Japan) Liste der verwendeten Schrauben für Japan Schrauben- dreher/ Schraube...
  • Seite 35 Bevor Sie beginnen Schrauben- dreher/ Schraube Verwendung Biteinsatz Drehmoment REM 3 x 15 mm Spezialbiteinsatz TPM- (schwarz) Schraube 0,6 Nm C26192-Y10-C176 Phillips M2 x 3mm PH1 / (+) No. 1 (schwarz) ODD-Haken 0,09 Nm F6-SW4N2-03121 Phillips M3 x 4 mm UFM-Nylon- PH1 / (+) No.

  • Seite 36: Dokumente, Die Sie Zur Hand Haben Müssen

    Für Japan verwenden Sie die folgende Adresse: http://www.fujitsu.com/jp/products/computing/servers/primergy/manual/ Dokument Beschreibung "Quick Start Hardware - Faltblatt mit Schnellinstallationsanleitungen FUJITSU Server PRIMERGY für die Erstinbetriebnahme, online RX1330 M3" Faltblatt verfügbar "ServerView Quick Start Guide" Information zur Erstinstallation und Erstkonfiguration der Software, online "ServerView ク...
  • Seite 37 Lifecycle Management (eLCM)" Identifizierungs- und Informationssystem für Ersatzteile (gilt nicht für Japan), verfügbar online oder zum Herunterladen Illustrated-Spares- (Windows) unter Ersatzteilkatalog http://manuals.ts.fujitsu.com/illustrated_spares oder über die CSS-Komponentenansicht des ServerView Operations Manager. Glossar Online verfügbar Wichtige Informationen zu Handbuch "Garantie" Garantiebestimmungen, Recycling und Service, online verfügbar oder als...
  • Seite 38 Bevor Sie beginnen Dokument Beschreibung – Betriebssystem-Dokumentation, Online-Hilfe Drittanbieter-Dokumentation – Peripheriegeräte-Dokumentation Tabelle 4: Dokumentationen, die Sie zur Hand haben müssen Upgrade und Maintenance Manual RX1330 M3...

  • Seite 39: Wichtige Hinweise

    Wichtige Hinweise In Abhängigkeit von Ihrem Server oder den installierten Optionen können einige Informationen für Ihren Server ungültig sein. ACHTUNG! Beachten Sie die im folgenden Abschnitt aufgeführten Sicherheitsanweisungen, bevor Sie einen Server installieren und in Betrieb nehmen. Dadurch können Sie schwerwiegende Fehler vermeiden, die Ihrer Gesundheit schaden, den Server beschädigen und Ihre Datenbasis gefährden können.
  • Seite 40 Wichtige Hinweise Vor Inbetriebnahme Beachten Sie beim Aufstellen und vor Betrieb des Servers eventuelle ● Hinweise für die Umgebungsbedingungen Ihres Servers. Wenn der Server aus kalter Umgebung in den Betriebsraum gebracht wird, ● kann sowohl am Äußeren als auch im Inneren des Servers Betauung auftreten.
  • Seite 41 Wichtige Hinweise Die Ein-/Aus-Taste bzw. der Hauptschalter (wenn vorhanden) trennt den ● Server nicht von der Netzspannung. Trennen Sie für Reparatur- oder Wartungsarbeiten den Server vollständig von der Netzspannung, ziehen Sie alle Netzstecker aus den vorschriftsmäßig geerdeten Schutzkontakt- Steckdosen. Schließen Sie den Server und die daran angeschlossenen Peripheriegeräte ●...
  • Seite 42 Wichtige Hinweise Installieren Sie nur Servererweiterungen, die den Anforderungen und ● Vorschriften für Sicherheit, elektromagnetische Verträglichkeit und Telekommunikationsendgeräte-Einrichtungen entsprechen. Durch die Installation anderer Erweiterungen können diese Anforderungen und Vorschriften verletzt oder der Server beschädigt werden. Informationen darüber, welche Servererweiterungen zur Installation zugelassen sind, erhalten Sie von Ihrer Verkaufsstelle oder unserem Service.
  • Seite 43 Wichtige Hinweise Befestigen Sie die Schrauben, die Sie beim Installieren oder Entnehmen der ● internen Optionen entfernt haben, wieder an der ursprünglichen Position. Die Verwendung anderer Schrauben kann eine Beschädigung des Geräts verursachen. Das in diesen Dokumenten beschriebene Installationsverfahren kann je ●...
  • Seite 44 Wichtige Hinweise Umgang mit optischen Laufwerken und Speichermedien Beim Umgang mit optischen Laufwerken sind folgende Hinweise zu beachten. ACHTUNG! Verwenden Sie ausschließlich einwandfreie CDs/DVDs/BDs, um ● Datenverlust, Beschädigungen am Gerät und Verletzungen zu vermeiden. Überprüfen Sie jede CD/DVD/BD vor dem Einlegen in das Laufwerk ●...
  • Seite 45 Wichtige Hinweise Entnehmen Sie vorsichtshalber den Datenträger aus dem optischen ● Laufwerk, wenn dieses längere Zeit nicht verwendet werden soll. Lassen Sie die Schublade des optischen Laufwerks geschlossen, damit keine Fremdsubstanzen wie z. B. Staub in das Laufwerk eindringen. Fassen Sie CDs/DVDs/BDs an ihrem Rand an, um ihre Oberfläche ●...

  • Seite 46: Laserhinweis

    Wichtige Hinweise Durch folgende Maßnahmen vermeiden Sie Beschädigungen des optischen Laufwerks und der CDs/DVDs/BDs sowie einen vorzeitigen Verschleiß der Datenträger: – Legen Sie die CDs/DVDs/BDs nur bei Bedarf ins Laufwerk und entnehmen Sie sie nach Gebrauch. – Bewahren Sie die Datenträger in geeigneten Hüllen auf. –...
  • Seite 47 Wichtige Hinweise Die Leiterplatten und gelöteten Teile der internen Optionen sind ungeschützt ● und können durch statische Elektrizität beschädigt werden. Um einen zuverlässigen Schutz sicherzustellen, müssen Sie bei der Arbeit mit EGB- Modulen ein Erdungsarmband tragen, das Sie mit einem unlackierten, leitenden Metallteil des Servers verbinden.
  • Seite 48 Wichtige Hinweise Hinweise zum Einbau des Servers im Rack ACHTUNG! Wegen seines Gewichtes und der äußeren Abmessungen ● erfordert der Einbau des Servers ins Rack aus Sicherheitsgründen mindestens 2 Personen. (Für Japan, siehe " 安全上のご注意 ".) Setzen Sie den Server nicht ins Rack, indem Sie ihn mittels der QRLs ●...

  • Seite 49: Energy Star

    Wichtige Hinweise Weitere wichtige Informationen Beachten Sie bei der Reinigung auch die Anweisungen in der ● entsprechenden Betriebsanleitung: Kapitel „Inbetriebnahme und Bedienung“ > „Server reinigen“. Bewahren Sie alle Manuale in der Nähe Ihres Servers auf. Wenn Sie das ● Gerät an Dritte weitergeben, geben Sie bitte auch die gesamte Dokumentation weiter.

  • Seite 50: Ce-Konformität

    CE-Konformität Das System erfüllt die Anforderungen der europäischen Verordnungen. Die CE-Erklärung finden Sie auf dem Zertifikatsportal: https://sp.ts.fujitsu.com/sites/certificates/default.aspx Um die CE-Erklärung für Ihr System zu öffnen, gehen Sie wie folgt vor: Ê Wählen Sie Industry Standard Servers. Ê Wählen Sie Ihr Modell, z. B. Rack server.

  • Seite 51: Fcc-Zertifizierung: Klasse A

    Stromkreis als die des Empfangsgeräts gespeist wird. Wenden Sie sich an einen Fachhändler oder Radio-/Fernsehtechniker. ● Fujitsu übernimmt keine Haftung bei Radio- oder Fernsehstörungen, die durch nicht autorisierte Veränderung des Geräts oder durch das Austauschen oder Hinzufügen von anderen als den von Fujitsu zugelassenen Verbindungskabeln und Komponenten entstehen.

  • Seite 52: Umweltschutz

    Wichtige Hinweise Umweltschutz Umweltgerechte Produktgestaltung und -entwicklung Dieses Produkt wurde nach der Fujitsu-Norm "Umweltgerechte Produktgestaltung und -entwicklung" konzipiert. Das bedeutet, dass entscheidende Kriterien wie Langlebigkeit, Materialauswahl und - kennzeichnung, Emissionen, Verpackung, Demontagefreundlichkeit und Recyclingfähigkeit berücksichtigt wurden. Dies schont Ressourcen und entlastet somit die Umwelt. Weitere Informationen hierzu finden Sie unter: http://ts.fujitsu.com/products/standard_servers/index.html...
  • Seite 53 Rückgabe- und Sammelsysteme. Weitere Informationen hierzu finden Sie unter: http://ts.fujitsu.com/recycling Einzelheiten zur Rücknahme und Verwertung der Geräte und Verbrauchsmaterialien im europäischen Raum erfahren Sie auch im Handbuch "Returning used devices", über Ihre Fujitsu Geschäftsstelle oder unter: http://ts.fujitsu.com/recycling Upgrade und Maintenance Manual RX1330 M3...
  • Seite 54 Wichtige Hinweise Upgrade und Maintenance Manual RX1330 M3...

  • Seite 55: Grundlegende Hardwareverfahren

    Grundlegende Hardwareverfahren Verwendung von Diagnose-Informationen Verwenden Sie die Fujitsu ServerView Suite Management-Software, um die Hochrüstung oder den Austausch von Hardwarekomponenten zu planen. Detaillierte Informationen finden Sie unter den folgenden ServerView Suite- Themen: – Bedienung – Wartung Es wird empfohlen, lokale Wartungstätigkeiten mit Ferndiagnoseverfahren vorzubereiten, die in dem Handbuch "ServerView Suite Local Service Concept...

  • Seite 56: Defekte Server Ermitteln

    Grundlegende Hardwareverfahren 4.1.1 Defekte Server ermitteln Bei der Arbeit in einer Rechenzentrumsumgebung sollten Sie für eine mühelose Identifizierung die ID-Anzeige an den vorderen und hinteren Anschlussfeldern des Servers aktivieren. Ê Drücken Sie die ID-Taste am Frontpanel oder nutzen Sie die Web- Schnittstelle des iRMC oder schalten Sie über die ServerView Operation Manager-Benutzeroberfläche die Systemidentifizierungs-LEDs ein.

  • Seite 57: Global-Error-Anzeige

    Grundlegende Hardwareverfahren 4.1.2.1 Global-Error-Anzeige Ê Überprüfen Sie die Global-Error-Anzeige am Frontpanel des Servers. Ê Gehen Sie für eine weitere Diagnose wie folgt vor: – Hardwarefehler: Überprüfen Sie das System Event Log (SEL) wie in Abschnitt "SEL anzeigen" auf Seite 101 beschrieben.

  • Seite 58: Fehlerhafte Komponente Ermitteln

    Grundlegende Hardwareverfahren 4.1.3 Fehlerhafte Komponente ermitteln Nachdem Sie die Fehlerklasse mithilfe der CSS- oder Global-Error-Anzeigen ermittelt haben (siehe Abschnitt "Fehlerklasse bestimmen" auf Seite 56), können Sie mittels der lokalen Diagnoseanzeigen am System Board, an den HDD-Modulen und an den Netzteilen (nur Einschübe) die defekte Komponente identifizieren.

  • Seite 59: Server Herunterfahren

    Grundlegende Hardwareverfahren Neben den lokalen Diagnoseanzeigen geben die CSS- oder Global- Error-LEDs an, ob die defekte Komponente eine Customer Replaceable Unit ist oder ob ein Wartungstechniker entsandt werden muss, um das Teil auszutauschen (siehe Abschnitt "Fehlerklasse bestimmen" auf Seite 56). Wenn das System ausgeschaltet wurde, um eine Non-Hot-Plug- Komponente auszutauschen, führt Sie ein System aus PRIMERGY- Diagnose-Anzeigen zum defekten Bauteil.

  • Seite 60: Netzkabel Trennen

    Grundlegende Hardwareverfahren Netzkabel trennen Standard-Stromversorgung Bild 2: Kabelbinder eines Standard-Netzteils öffnen Ê Ziehen Sie den Verriegelungshebel am Netzteil-Kabelbinder (1) heraus und lösen Sie die Schleife (2). Ê Trennen Sie das Netzkabel vom Netzteil und entfernen Sie es aus dem Kabelbinder. Upgrade und Maintenance Manual RX1330 M3...

  • Seite 61: Auf Die Komponente Zugreifen

    Grundlegende Hardwareverfahren Redundante Stromversorgung Bild 3: Kabelzugentlastungsklemme eines Netzteils öffnen Ê Drücken Sie die Kabelzugentlastungsklemme nach unten, bis sie ausrastet (1). Ê Öffnen Sie die Kabelzugentlastungsklemme (2). Ê Trennen Sie das Netzkabel vom Netzteil und entfernen Sie es aus der Kabelzugentlastungsklemme.

  • Seite 62: Server Aus Dem Rack Ziehen

    Grundlegende Hardwareverfahren 4.4.1 Server aus dem Rack ziehen ACHTUNG! Sichern Sie das Rack während der Installation durch den Kippschutz. ● Wenn Sie den Server aus dem Rack ziehen, ohne dass der Kippschutz angebracht ist, kippt das Rack um. Achten Sie darauf, dass Sie beim Herausziehen oder Hineinschieben ●...

  • Seite 63: Server Aus Dem Rack Ausbauen

    Grundlegende Hardwareverfahren 4.4.2 Server aus dem Rack ausbauen In den meisten Fällen können Wartungstätigkeiten durchgeführt werden, während der Server aus dem Rack herausgezogen wurde. Je nach Zugänglichkeit und Sicherheitsrichtlinien ist es jedoch manchmal sinnvoll, den Server zu Wartungszwecken vollständig aus dem Rack- Schrank zu entfernen.
  • Seite 64 Grundlegende Hardwareverfahren Bild 5: Server aus dem Rack ausbauen Ê Lösen Sie die Verriegelungen an beiden Rack-Schienen (1). Ê Heben Sie den Server aus den Rack-Schienen (2) und legen Sie ihn auf eine ebene Oberfläche. Upgrade und Maintenance Manual RX1330 M3...

  • Seite 65: Gehäusedeckel Entfernen

    Grundlegende Hardwareverfahren 4.4.3 Gehäusedeckel entfernen Bild 6: Gehäusedeckel entfernen Ê Drücken Sie die grünen Touchpoints nach innen (1). Ê Schieben Sie den Gehäusedeckel bis zum Anschlag in Pfeilrichtung (2). Ê Nehmen Sie den Gehäusedeckel nach oben ab (3). Upgrade und Maintenance Manual RX1330 M3...

  • Seite 66: Erneute Montage

    Grundlegende Hardwareverfahren Erneute Montage ACHTUNG! Bevor Sie die Abdeckungen befestigen, vergewissern Sie sich, dass ● keine nicht benötigten Teile oder Werkzeuge im Server zurückbleiben. Der Gehäusedeckel muss wegen der Kühlung, der einzuhaltenden ● EMV-Vorschriften (Vorschriften zur elektromagnetischen Verträglichkeit) und des Brandschutzes so schnell wie möglich wieder eingesetzt werden.

  • Seite 67: Server In Das Rack Einbauen

    Grundlegende Hardwareverfahren 4.5.2 Server in das Rack einbauen ACHTUNG! Es sind mindestens zwei Personen erforderlich, um den Server auf den Rack-Schienen zu positionieren. (Für Japan, siehe " 安全上のご注意 ".) Für Konfigurationen unter 32 kg: Für das Einsetzen des Servers in den Rack- Schrank sind mindestens zwei Personen erforderlich.
  • Seite 68 Grundlegende Hardwareverfahren Bild 8: Server in die Rack-Schienen einsetzen Ê Ziehen Sie die Rack-Schiene vollständig auseinander, bis sie einrastet (1). Die Rack-Schienen müssen hörbar einrasten, sodass sie nicht mehr bewegt werden können. Ê Setzen Sie den Server in einem leichten Winkel auf den hinteren Befestigungspunkt der Rack-Schienen (2).

  • Seite 69: Server In Das Rack Schieben

    Grundlegende Hardwareverfahren 4.5.3 Server in das Rack schieben Bild 9: Server in das Rack schieben Ê Lösen Sie die Teleskopschienen-Verriegelung auf beiden Seiten (1). Ê Schieben Sie den Server so weit in das Rack (2), bis die Verriegelungshebel (3) einrasten. ACHTUNG! Achten Sie dabei auf Ihre Finger.

  • Seite 70: Netzkabel Anschließen

    Grundlegende Hardwareverfahren Netzkabel anschließen ACHTUNG! Der Server unterstützt eine Netzspannung im Bereich von 100 V - 240 V. Sie dürfen den Server nur betreiben, wenn der Nennspannungsbereich des Servers mit der örtlichen Netzspannung übereinstimmt. Standard-Stromversorgung Ê Schließen Sie gegebenenfalls den Netzstecker an eine geerdete Schutzkontaktsteckdose der internen Stromversorgung an.
  • Seite 71 Grundlegende Hardwareverfahren Redundante Stromversorgung Ê Stecken Sie gegebenenfalls die Netzstecker in Steckdosen der Steckdosenleiste im Rack. Um eine wahre Phasenredundanz bieten zu können, sollte das zweite Netzteil an eine andere AC-Stromquelle angeschlossen werden als das erste Netzteil. Wenn eine AC-Stromquelle ausfällt, kann der Server weiterhin betrieben werden.

  • Seite 72: Server Einschalten

    Grundlegende Hardwareverfahren Server einschalten ACHTUNG! Vergewissern Sie sich vor dem Einschalten des Servers, dass der ● Gehäusedeckel geschlossen ist. Um die geltenden EMV-Vorschriften (Vorschriften zur elektromagnetischen Verträglichkeit) einzuhalten und die Kühlungsanforderungen zu erfüllen, darf der Server nicht betrieben werden, während die obere Abdeckung geöffnet ist. Weitere Sicherheitsinformationen finden Sie in Abschnitt "Wichtige ●...
  • Seite 73 Grundlegende Hardwareverfahren Bild 13: Riser-Modul 2 entfernen Bild 14: Riser-Modul 3 entfernen Bild 15: Riser-Modul in voller Höhe ausbauen Ê Trennen Sie gegebenenfalls Kabel von den anderen Komponenten. Ê Ziehen Sie das Riser-Modul vorsichtig nach oben heraus. Upgrade und Maintenance Manual RX1330 M3...

  • Seite 74: Riser-Modul Einbauen

    Grundlegende Hardwareverfahren 4.8.2 Riser-Modul einbauen Bild 16: Riser-Modul 1 einbauen Bild 17: Riser-Modul 2 einbauen Bild 18: Riser-Modul 3 einbauen Upgrade und Maintenance Manual RX1330 M3...
  • Seite 75 Grundlegende Hardwareverfahren Bild 19: Riser-Modul in voller Höhe einbauen Ê Setzen Sie die Riser-Karte in den System Board-Steckplatz und drücken Sie die grünen Touchpoints nach unten (siehe Kreise). ACHTUNG! Für das Riser-Modul in voller Höhe gilt: Stellen Sie sicher, dass die EMC-Federn korrekten Kontakt haben (siehe Lupenansichten).
  • Seite 76 Grundlegende Hardwareverfahren Upgrade und Maintenance Manual RX1330 M3...

  • Seite 77: Grundlegende Softwareverfahren

    Grundlegende Softwareverfahren Wartungstätigkeit beginnen 5.1.1 BitLocker-Funktionalität anhalten Die BitLocker-Laufwerksverschlüsselung bietet Schutz für das Betriebssystem und für Datenlaufwerke, indem die Inhalte verschlüsselt werden, so dass Benutzer ihre Anmeldeinformationen authentifizieren müssen, um auf die Informationen zuzugreifen. BitLocker verwendet für das Betriebssystemlaufwerk das kompatible Trusted-Platform-Modul (TPM), um zu ermitteln, ob der Startvorgang des Computers geändert wurde.
  • Seite 78 Assistenten zugreifen können, ist ggf. eine Änderung der Einstellungen der BitLocker-Gruppenrichtlinie erforderlich. Weitere Informationen zum Anhalten der BitLocker- Laufwerksverschlüsselung finden Sie in der Microsoft TechNet- Bibliothek unter http://technet.microsoft.com/library/cc731549.aspx. Zusätzliche Informationen finden Sie auf den Fujitsu-Webseiten. Upgrade und Maintenance Manual RX1330 M3...

  • Seite 79: Svom Boot Watchdog-Funktion Deaktivieren

    Grundlegende Softwareverfahren 5.1.2 SVOM Boot Watchdog-Funktion deaktivieren Der ServerView Operations Manager Boot Watchdog bestimmt, ob der Server innerhalb eines vorgegebenen Zeitraums bootet. Wenn der Watchdog-Timer abläuft, wird das System automatisch erneut gebootet. 5.1.2.1 Boot Watchdog-Einstellungen anzeigen Boot Watchdog-Einstellungen im BIOS ansehen Ê...

  • Seite 80: Boot Watchdog-Einstellungen Konfigurieren

    Grundlegende Softwareverfahren Weitere Informationen finden Sie im Benutzerhandbuch "ServerView Operations Manager - Server Management". 5.1.2.2 Boot Watchdog-Einstellungen konfigurieren Wenn das System zum Zweck eines Firmware-Upgrades von einem Boot- fähigen Wechselmedium gestartet werden soll, muss der Boot Watchdog vor Beginn der Wartungsprozedur deaktiviert werden. Anderenfalls initiiert der Boot Watchdog einen Systemneustart, bevor der Flash-Vorgang abgeschlossen ist.

  • Seite 81: Backup- Und Optische Speichermedien Entfernen

    HTTPS-Adresse zur Verfügung stehen: https://partners.ts.fujitsu.com/com/service/ps/Servers/PRIMERGY/Pages/ TapeFacts.aspx Für Japan: Kontaktieren Sie den Support von Fujitsu, wenn ein erzwungener Bandauswurf erforderlich ist. Fujitsu übernimmt keine Verantwortung für Schäden am Bandlaufwerk, der Datenkassette bzw. dem Datenband oder für den Verlust von Daten, die auf einen manuellen Auswurf des Bands zurückzuführen sind.

  • Seite 82: Hinweis Zur Serverwartung In Einer Multipath-E/A-Umgebung

    Dies ist eine bekannte Einschränkung von Windows PE mit Multipath- Treibern. Update Manager Express verwenden Ê Wenn Sie eine Offline-Aktualisierung des BIOS/der Firmware durchführen, bereiten Sie zuerst die ServerView Update-DVD oder den USB-Stick vor: Ê Laden Sie das aktuelle ServerView Update-DVD-Image von Fujitsu herunter: ftp://ftp.ts.fujitsu.com/images/serverview http://www.fujitsu.com/jp/products/computing/servers/primergy/support/ (für Japan) svsdvd/dvd/ Ê...
  • Seite 83 Grundlegende Softwareverfahren Ê Booten Sie den Server von der vorbereiteten Update-DVD oder dem USB- Stick aus: DVD: Ê Schalten Sie den Server ein. Ê Legen Sie unmittelbar nach Einschalten des Servers die Update- DVD in das DVD-Laufwerk ein und schließen Sie das Laufwerk. USB: Ê...
  • Seite 84 Grundlegende Softwareverfahren Ê Schalten Sie den Server ein. Ê Legen Sie unmittelbar nach Einschalten des Servers die ServerView Suite- DVD in das DVD-Laufwerk ein und schließen Sie das Laufwerk. Gehen Sie folgendermaßen vor, wenn der Server nicht von der DVD bootet: Ê...

  • Seite 85: Id-Anzeige Einschalten

    Grundlegende Softwareverfahren 5.1.6 ID-Anzeige einschalten Bei der Arbeit in einer Rechenzentrumsumgebung oder in einem Serverraum sollten Sie für eine mühelose Identifizierung die ID-Anzeige an den vorderen und hinteren Anschlussfeldern des Servers aktivieren. Weitere Informationen finden Sie im Abschnitt "Defekte Server ermitteln" auf Seite 56 oder im Handbuch "ServerView Suite Local Service Concept (LSC)".

  • Seite 86: Wartungstätigkeit Abschließen

    Die aktuellsten BIOS- und iRMC-Versionen stehen auf den Support-Seiten von Fujitsu zur Verfügung: http://ts.fujitsu.com/support/ Für Japan: http://www.fujitsu.com/jp/products/computing/servers/primergy/downloads/ Fujitsu übernimmt keine Verantwortung für Schäden am Server oder für den Verlust von Daten, die auf eine Aktualisierung des BIOS zurückzuführen sind. 5.2.1.1 System Board-BIOS aktualisieren bzw. wiederherstellen BIOS Flash-Verfahren Ê...
  • Seite 87 Grundlegende Softwareverfahren Ê Starten Sie den Server neu. Das System startet den POST-Prozess. Ê Betätigen Sie während der POST-Phase die [F12]-Taste und wählen Sie den angeschlossenen USB-Stick als Boot-Laufwerk aus. Das System erkennt den USB-Stick. Ê Wählen Sie im Menü "Update Tool" eine der folgenden Optionen, um den iRMC-Aktualisierungsvorgang zu starten.

  • Seite 88: Backup / Wiederherstellung Der Systeminformationen Überprüfen

    Grundlegende Softwareverfahren Ê Stellen Sie sicher, dass die Global-Error-Anzeige und die ID-Anzeige blinken, womit angegeben wird, dass der Server in den iRMC- Wiederherstellungs-Modus gesetzt wird. Ê Drücken Sie die Ein- / Aus-Taste. Das System startet den POST-Prozess. Ê Betätigen Sie während der POST-Phase die [F12]-Taste und wählen Sie den angeschlossenen USB-Stick als Boot-Laufwerk aus.

  • Seite 89: Erweiterungskarten-Firmware Aktualisieren

    Firmware-Version steht auf den Support-Webseiten von Fujitsu zur Verfügung unter: http://ts.fujitsu.com/support/ Für Japan: http://www.fujitsu.com/jp/products/computing/servers/primergy/downloads/ Fujitsu übernimmt keine Verantwortung für Schäden am Server oder für den Verlust von Daten, die auf eine Aktualisierung der Firmware zurückzuführen sind. Befolgen Sie für Japan die separat bereitgestellten Anweisungen. ServerView Update Manager verwenden...

  • Seite 90: Option Rom Scan Aktivieren

    Grundlegende Softwareverfahren Flash-Tool verwenden Die aktuellsten Firmware-Dateien stehen als ASPs (autonome Support-Pakete) für Windows oder als DOS-Tools auf den Support-Webseiten von Fujitsu zur Verfügung unter http://ts.fujitsu.com/support/ Für Japan: http://www.fujitsu.com/jp/products/computing/servers/primergy/downloads/ Ê Klicken Sie auf Treiber & Downloads. Ê Wählen Sie in der Dropdown-Liste Manuelle Produktauswahl den PRIMERGY-Server aus Ê...

  • Seite 91: Backup-Softwarelösung Erneut Konfigurieren

    Laufwerk aus der Liste der Backup-Software-Laufwerke zu entfernen bzw. ganz zu deaktivieren und die Backup-Aufträge nach Abschluss der Wartungsprozedur neu zu konfigurieren. Detaillierte Informationen zu geeigneten Backup-Softwarelösungen und der entsprechenden Dokumentation stehen im Fujitsu-Web zur Verfügung. Upgrade und Maintenance Manual RX1330 M3...

  • Seite 92: Boot Retry Counter Zurücksetzen

    Wartungsprozedur abschließen zu können. Ê Aktivieren Sie die Backup-Laufwerke erneut und überprüfen Sie die Einstellungen und Cron-Jobs der Backup-Software. Detaillierte Informationen zu geeigneten Backup-Softwarelösungen und der entsprechenden Dokumentation stehen im Fujitsu-Web zur Verfügung. 5.2.6 Boot Retry Counter zurücksetzen Der Standardwert des Boot Retry Counter wird bei jedem erneuten Systemstart durch den POST-Watchdog verringert.

  • Seite 93: Boot Retry Counter Zurücksetzen

    Grundlegende Softwareverfahren 5.2.6.2 Boot Retry Counter zurücksetzen Der Boot Retry Counter sollte nach jeder Wartungstätigkeit auf den ursprünglichen Wert zurückgesetzt werden. Falls der Kunde die ursprünglichen Werte der Boot- Wiederholungsversuche nicht kennt, beachten Sie bitte Folgendes: Wenn das System bootet und innerhalb von 6 Stunden nach einem erfolgreichen Boot-Versuch keine weiteren Fehler auftreten, wird der Boot Retry Counter automatisch auf den Standardwert zurückgesetzt.

  • Seite 94: Fehlerstatus Nach Dem Austausch Von Speichermodulen Oder Cpus Zurücksetzen

    Grundlegende Softwareverfahren Boot Retry Counter über die Web-Schnittstelle des iRMC zurücksetzen Ê Rufen Sie die Web-Schnittstelle des ServerView iRMC auf. Ê Wählen Sie das Menü Server Management. Ê Unter ASR&R Options stehen die folgenden Boot Retry Counter- Einstellungen zur Verfügung: Ê...
  • Seite 95 ServerView Maintenance Tools (nur Windows) Ê ServerView Maintenance Tools starten: – Windows Server 2008 R2 und niedriger: Start > (All) Programs > Fujitsu > ServerView Suite > Agents > Maintenance Tools – Windows Server 2012 und höher: Start > Apps > Fujitsu > Maintenance Tools Ê...

  • Seite 96: Cpus

    ServerView Maintenance Tools (nur Windows) Ê ServerView Maintenance Tools starten: – Windows Server 2008 R2 und niedriger: Start > (All) Programs > Fujitsu > ServerView Suite > Agents > Maintenance Tools – Windows Server 2012 und höher: Start > Apps > Fujitsu > Maintenance Tools Ê...

  • Seite 97: Svom Boot Watchdog-Funktion Aktivieren

    Grundlegende Softwareverfahren Um die Schranknummer zu identifizieren, geben Sie das folgende Kommando ein: /usr/sbin/eecdcp -c oc=E204 <CPU#> Parameter sind "0" für CPU 1 und "1" für CPU 2. Ê Falls der Fehlerstatus über die obige Methode nicht zurückgesetzt werden kann, verwenden Sie das folgende Verfahren, um den Fehlerzähler aller CPUs zurückzusetzen: Ê...

  • Seite 98: Ausgetauschte Komponenten Im System-Bios Aktivieren

    Grundlegende Softwareverfahren Boot Watchdog-Einstellungen im BIOS konfigurieren Ê Öffnen Sie das BIOS. Ê Wählen Sie das Menü Server Mgmt. Ê Setzen Sie unter Boot Watchdog die Einstellung Action auf Reset. Ê Speichern Sie Ihre Änderungen und schließen Sie das BIOS. Weitere Informationen darüber, wie Sie auf das BIOS zugreifen und Einstellungen ändern können, finden Sie im entsprechenden Referenzhandbuch "System Board BIOS Setup Utility".

  • Seite 99: Speichermodus Überprüfen

    Grundlegende Softwareverfahren Ê Wählen Sie das Statusmenü der gewünschten Komponente aus: – CPUs: CPU Status Diese Option ist nur in Systemen mit mehreren CPUs verfügbar. – Speicher: Memory Status – Erweiterungskarten: PCI Status Ê Setzen Sie ausgetauschten Komponenten wieder auf Enable. Ê...

  • Seite 100: Systemzeiteinstellungen Überprüfen

    Grundlegende Softwareverfahren 5.2.11 Systemzeiteinstellungen überprüfen Diese Aufgabe gilt nur für Linux- und VMware-Umgebungen. Nachdem das System Board ausgetauscht wurde, wird die Systemzeit automatisch eingestellt. Standardmäßig wird der Zeitstandard RTC (Real Clock Time) als Ortszeit festgelegt. Wenn ein Linux-Betriebssystem verwendet wird und die Hardwareuhr im Betriebssystem auf UTC (Universal Time Coordinated) gesetzt wurde, kann die BMC-Ortszeit u.

  • Seite 101: System Event Log (Sel) Anzeigen Und Löschen

    Grundlegende Softwareverfahren 5.2.12 System Event Log (SEL) anzeigen und löschen 5.2.12.1 SEL anzeigen Sie können das System Event Log (SEL) mit dem ServerView Operations Manager oder über die Web-Schnittstelle des ServerView iRMC anzeigen: SEL im ServerView Operations Manager anzeigen Ê Wählen Sie in der Single System View von ServerView Operations Manager aus dem Menü...

  • Seite 102: Sel Löschen

    Grundlegende Softwareverfahren Ê Das SEL wird unter Internal Event Log Content angezeigt. Wählen Sie die Kontrollkästchen neben den gewünschten Ereignistypen aus, um die Liste zu filtern, und klicken Sie dann auf Apply, um die Änderungen zu übernehmen. Weitere Informationen zu iRMC-Einstellungen finden Sie im Benutzerhandbuch "Integrated Remote Management Controller".
  • Seite 103 Grundlegende Softwareverfahren Gehen Sie wie folgt vor, um die MAC-Adresse zu aktualisieren: Die Verfahren können sich je nach Linux-Betriebssystem oder Definitionsdatei auf dem Clientsystem unterscheiden. Verwenden Sie die folgenden Informationen als Referenz. Bitten Sie den Systemadministrator, die Definitionsdatei zu ändern. Ê...

  • Seite 104: Bitlocker-Funktionalität Fortsetzen

    Grundlegende Softwareverfahren Ê Aktualisieren Sie die NIC-Konfigurationsdatei, um der neuen Kartenreihenfolge und MAC-Adresse zu entsprechen. 5.2.14 BitLocker-Funktionalität fortsetzen Wenn die BitLocker-Laufwerksverschlüsselung zu Wartungszwecken angehalten wurde (siehe Abschnitt "BitLocker-Funktionalität anhalten" auf Seite 77), muss sie wieder aktiviert werden, um die Wartungstätigkeiten abzuschließen.

  • Seite 105: Raid-Array-Rekonstruktion Durchführen

    Weitere Informationen zum Fortsetzen der BitLocker- Laufwerksverschlüsselung finden Sie in der Microsoft TechNet- Bibliothek unter http://technet.microsoft.com/library/cc731549.aspx. Zusätzliche Informationen finden Sie auf den Fujitsu-Webseiten. 5.2.15 RAID-Array-Rekonstruktion durchführen Nach Austausch einer HDD, die zu einem RAID-Array kombiniert wurde, wird vollständig automatisch im Hintergrund eine RAID-Rekonstruktion durchgeführt.

  • Seite 106: Geänderte Mac-/Wwn-Adressen Suchen

    Grundlegende Softwareverfahren 5.2.16 Geänderte MAC-/WWN-Adressen suchen Beim Austausch eines Netzwerk-Controllers ändern sich die MAC-Adresse (Media Access Control) und WWN-Adresse (World Wide Name). Neben den nachfolgend beschriebenen Verfahren befinden sich die MAC-/WWN-Adressen auch auf dem Typenschild, das am Netzwerk- Controller oder System Board angebracht ist. 5.2.16.1 MAC-Adressen suchen Ê...

  • Seite 107: Chassis Id Prom Tool

    Systemdaten vollständig und korrekt sein. Nach dem Austauschen des Chassis ID EPROM, müssen die Systeminformationen mithilfe des Chassis ID Prom Tools eingegeben werden. Das Tool und weitere Anweisungen stehen dem Wartungspersonal im Fujitsu Technology Solutions Extranet zur Verfügung: https://partners.ts.fujitsu.com/com/service/ps/Servers/PRIMERGY/ Ê...

  • Seite 108: Lan-Team Konfigurieren

    Grundlegende Softwareverfahren Ê Klicken Sie im Bereich Tools auf Tools: Chassis-IDProm Tool, um die Datei herunterzuladen (tool-chassis-Idprom-Tool.zip). Befolgen Sie für Japan die separat bereitgestellten Anweisungen. Hinweis zu Advanced Thermal Design (ATD) Wenn die Advanced Thermal Design (ATD) Option für Ihren Server verfügbar und aktiviert ist, nehmen Sie bitte die Einstellungen im Chassis ID Prom Tool entsprechend vor.

  • Seite 109: Nach Dem Austausch/Hochrüsten Von Lan-Controllern

    Grundlegende Softwareverfahren 5.2.18.1 Nach dem Austausch/Hochrüsten von LAN-Controllern Ê Sie müssen mit dem LAN-Treiber-Utility oder der Teaming-Software des Betriebssystems die Konfiguration für das LAN-Teaming wiederherstellen. Stellen Sie sicher, dass die Controller je nach Anforderungen als primäre oder sekundäre Controller zugeordnet wurden. Details finden Sie im Handbuch des entsprechenden LAN-Treibers.

  • Seite 110: Ausführen Eines Lüftertests

    Grundlegende Softwareverfahren Nutzung der iRMC-Web-Schnittstelle Ê Rufen Sie die Web-Schnittstelle des ServerView iRMC auf. Ê Klicken Sie unter System Overview auf Identify LED Off, um die ID-Anzeigen auszuschalten. ServerView Operations Manager verwenden Ê Drücken Sie in der Single System View von ServerView Operations Manager in der Titelleiste auf die Schaltfläche Locate, um die ID-Anzeige auszuschalten.
  • Seite 111 Grundlegende Softwareverfahren Ê Legen Sie im rechten Bereich des Fensters die Details des ausgewählten Servers fest und klicken Sie auf GO..., um Ihre Einträge zu bestätigen. Im linken Bereich des Fensters wird der Reiter Configuration aktiviert. Ê Klicken Sie auf den Reiter Configuration und wählen Sie den Menüpunkt Other Settings.
  • Seite 112 Grundlegende Softwareverfahren Upgrade und Maintenance Manual RX1330 M3...

  • Seite 113: Netzteil

    Netzteil Sicherheitshinweise ACHTUNG! Zerlegen Sie nicht das Netzteil. Dies könnte zu einem elektrischen ● Schlag führen. Bereiche rund um das Netzteil, können auch nach dem ● Herunterfahren noch sehr heiß sein. Warten Sie nach dem Herunterfahren des Servers, bis heiße Komponenten abgekühlt sind, bevor Sie das Netzteil entfernen.

  • Seite 114: Grundlegende Informationen

    Weiterbetrieb. Das defekte Netzteil kann im laufenden Betrieb ausgetauscht werden (Hot-Plug). – oder mit einem Hot-Plug-Netzteil und einer Fujitsu-Batterieeinheit (FJBU) Neben dem Netzteil kann eine FJBU optional als modulare USV eingebaut werden. Bei einem Stromausfall kann der Server für eine bestimmte Zeit über die FJBU betrieben werden.

  • Seite 115: Standard-Stromversorgung

    Netzteil Standard-Stromversorgung 6.2.1 Standard-Netzteil austauschen Field Replaceable Unit Hardware: 10 Minuten (FRU) Tools: Phillips PH2 / (+) No. 2 Schraubendreher 6.2.1.1 Vorbereitende Schritte "Defekte Server ermitteln" auf Seite 56 Ê "BitLocker-Funktionalität anhalten" auf Seite 77 Ê "Server herunterfahren" auf Seite 59 Ê...
  • Seite 116 Netzteil Bild 22: Schrauben entfernen Ê Entfernen Sie die beiden Schrauben (siehe Kreise). Bild 23: Standard-Netzteil herausnehmen Ê Entfernen Sie die beiden Schrauben (1). Ê Ziehen Sie das Netzteil einige Zentimeter in Richtung Geräteinneres (2). Ê Nehmen Sie das Netzteil nach oben heraus (3). Upgrade und Maintenance Manual RX1330 M3...

  • Seite 117: Neues Standard-Netzteil Einbauen

    Netzteil 6.2.1.3 Neues Standard-Netzteil einbauen Bild 24: Standard-Netzteil einsetzen Ê Setzen Sie das Netzteil in den Einbauplatz (1). Ê Schieben Sie das Netzteil zum Adapterblech hin (2). Ê Befestigen Sie das Netzteil mit zwei Schrauben am Gehäuse (3). Ê Befestigen Sie das Netzteil mit zwei Schrauben am Adapterblech (siehe Bild 22).

  • Seite 118: Abschließende Schritte

    Netzteil Bild 25: Stromversorgungskabel anschließen Ê Stecken Sie die zwei Stromversorgungskabel auf die System Board- Anschlüsse "PC98" und "PWR1". Den Verkabelungsplan finden Sie in Abschnitt "Verkabelungspläne" auf Seite 326. 6.2.1.4 Abschließende Schritte "Erneute Montage" auf Seite 66 Ê "Netzkabel anschließen" auf Seite 70 Ê...

  • Seite 119: Redundante Stromversorgung

    Netzteil Redundante Stromversorgung PSU 1 PSU 2 Bild 26: Netzteil-Einbauplätze 6.3.1 Hot-Plug-Netzteil einbauen Customer Replaceable Unit Hardware: 5 Minuten (CRU) Tools: ohne Werkzeug 6.3.1.1 Vorbereitende Schritte Keine Schritte erforderlich. 6.3.1.2 Leerblende abnehmen Bild 27: Leerblende abnehmen Ê Drücken Sie beide Entriegelungshebel nach innen (1) und nehmen Sie die Leerblende ab (2).

  • Seite 120: Hot-Plug-Netzteil Einbauen

    Netzteil ACHTUNG! Bewahren Sie die Leerblende auf. Wenn ein Netzteil ausgebaut und nicht unmittelbar durch ein neues ersetzt wird, muss eine Leerblende in den Einbauplatz eingesetzt werden, um die geltenden EMV-Vorschriften einzuhalten und den Kühlungsanforderungen gerecht zu werden. 6.3.1.3 Hot-Plug-Netzteil einbauen Bild 28: Griff nach oben klappen Ê...

  • Seite 121: Abschließende Schritte

    Netzteil Ê Klappen Sie den Griff am Netzteil nach unten (2), falls erforderlich. Achten Sie bitte unbedingt darauf, dass das Netzteil korrekt im Einbauplatz eingerastet und verriegelt ist. Nur so kann vermieden werden, dass das Netzteil bei einem notwendigen Transport aus dem Einbauplatz rutscht und beschädigt wird.

  • Seite 122: Hot-Plug-Netzteil Entfernen

    Netzteil 6.3.2 Hot-Plug-Netzteil entfernen Customer Replaceable Unit Hardware: 5 Minuten (CRU) Tools: ohne Werkzeug Hinweis für Server mit Kabelmanagement-Arm (CMA, Cable Management Arm) Beim Ausbauen eines Netzteils sind aufgrund einer Störung zwischen dem CMA-Stopper und den Netzteilen zusätzliche Aufgaben erforderlich. Bild 31: Entriegeln des CMA-Stopper.
  • Seite 123 Netzteil Bild 32: Entriegeln des CMA-Stopper. Ê Entfernen Sie den CMA-Stopper mit der angebrachten Querschiene. Ê Halten Sie den CMA-Stopper, den Querriegel und den CMA sowie die Kabel in der einen Hand. Bild 33: Netzteil herausnehmen Ê Entfernen Sie das Netzteil und bringen Sie vorsichtig die Leerblende an. Ê...

  • Seite 124: Vorbereitende Schritte

    Netzteil 6.3.2.1 Vorbereitende Schritte Keine Schritte erforderlich. 6.3.2.2 Hot-Plug-Netzteil entfernen Ê Entfernen Sie das Netzkabel von dem dedizierten Netzteil wie im Abschnitt "Netzkabel trennen" auf Seite 60 beschrieben. Bild 34: Hot-Plug-Netzteil entriegeln und entfernen Ê Schwenken Sie den Griff des Netzteils zur Hälfte in Pfeilrichtung nach oben (1).

  • Seite 125: Leerblende Einbauen

    Netzteil 6.3.2.3 Leerblende einbauen Bild 35: Leerblende einbauen Ê Setzen Sie die Leerblende mit nach oben zeigendem eingeprägten Pfeilsymbol in den leeren Einbauplatz ein (siehe Kreis). Achten Sie darauf, dass die obere Kante der Leerblende unter dem Netzteil- Käfig einpasst. Ê...

  • Seite 126: Vorbereitende Schritte

    Netzteil Tauschen Sie das Netzteil aus, nachdem Sie durch eine ● Revitalisierung festgestellt haben, welches Netzteil im Betrieb ausfällt. Hinweis für Server mit Kabelmanagement-Arm (CMA, Cable Management Arm) Beim Austausch eines Netzteils sind zusätzliche Aufgaben erforderlich aufgrund einer Störung zwischen dem CMA-Stopper und den Netzteilen. Ê...

  • Seite 127: Defektes Hot-Plug-Netzteil Ausbauen

    Netzteil 6.3.3.2 Defektes Hot-Plug-Netzteil ausbauen Ê Entfernen Sie das Netzteil, wie in Abschnitt "Hot-Plug-Netzteil entfernen" auf Seite 124 beschrieben. 6.3.3.3 Neues Hot-Plug-Netzteil einbauen Ê Bauen Sie das Netzteil ein, wie im Abschnitt "Hot-Plug-Netzteil einbauen" auf Seite 120 beschrieben. 6.3.3.4 Abschließende Schritte Ê...

  • Seite 128: Defektes Power-Distribution-Board Entfernen

    Netzteil 6.3.4.2 Defektes Power-Distribution-Board entfernen Ê Entfernen Sie alle Netzteile wie in Abschnitt "Hot-Plug-Netzteil entfernen" auf Seite 124 beschrieben. Bild 36: Power-Distribution-Board entfernen Ê Trennen Sie die beiden Stromversorgungskabel vom Power-Distribution- Board (siehe orangefarbene Pfeile). Ê Entfernen Sie die Schraube (siehe Kreis). Ê...

  • Seite 129: Neues Power-Distribution-Board Einbauen

    Netzteil 6.3.4.3 Neues Power-Distribution-Board einbauen Bild 37: Power-Distribution-Board einbauen Ê Führen Sie das Power-Distribution-Board ein (1) und schieben Sie es auf die Führungen des Gehäuses (2). Ê Befestigen Sie das Power-Distribution-Board mit einer Schraube (siehe Kreis). Ê Schließen Sie folgende zwei Stromversorgungskabel am Power- Distribution-Board an (3) Prüfen Sie, ob das Flachbandkabel korrekt unter dem Rand des Power- Distribution-Boards verlegt ist:...

  • Seite 130: Abschließende Schritte

    Netzteil Bild 38: Flachbandkabel verlegen Ê Installieren Sie die Netzteile wie in Abschnitt "Hot-Plug-Netzteil einbauen" auf Seite 120 beschrieben. 6.3.4.4 Abschließende Schritte "Erneute Montage" auf Seite 66 Ê "Netzkabel anschließen" auf Seite 70 Ê "Server einschalten" auf Seite 72 Ê "BitLocker-Funktionalität fortsetzen"...

  • Seite 131: Fujitsu-Batterieeinheit (Fjbu)

    Netzteil Fujitsu-Batterieeinheit (FJBU) 6.4.1 Die FJBU einbauen Customer Replaceable Unit Hardware: 5 Minuten (CRU) Tools: ohne Werkzeug 6.4.1.1 Vorbereitende Schritte Keine Schritte erforderlich. 6.4.1.2 Leerblende abnehmen Bild 39: Leerblende abnehmen Ê Drücken Sie beide Entriegelungshebel nach innen (1) und nehmen Sie die Leerblende ab (2).

  • Seite 132: Fjbu Einbauen

    Abschließende Schritte Ê Keine Schritte erforderlich. Um das automatische Herunterfahren nach einem Stromausfall auszuführen, müssen Sie die FJBU-Management-Software installieren. Informationen zum Installieren und Konfigurieren der FJBU- Management-Software finden Sie im Benutzerhandbuch "Fujitsu Battery Unit". Upgrade und Maintenance Manual RX1330 M3...

  • Seite 133: Die Fjbu Ausbauen

    Netzteil 6.4.2 Die FJBU ausbauen Customer Replaceable Unit Hardware: 5 Minuten (CRU) Tools: ohne Werkzeug Hinweis für Server mit Kabelmanagement-Arm (CMA, Cable Management Arm) Beim Ausbauen der FJBU sind aufgrund einer Störung zwischen dem CMA- Stopper und der FJBU zusätzliche Aufgaben erforderlich. Ê...

  • Seite 134: Fjbu Ausbauen

    Netzteil 6.4.2.2 FJBU ausbauen Bild 41: FJBU ausbauen Ê Drücken Sie den grünen Entriegelungshebel nach innen (1). Ê Ziehen Sie die FJBU aus dem Einbauplatz, während Sie den grünen Entriegelungshebel gedrückt halten (2). ACHTUNG! Lassen Sie den Einbauplatz für die FJBU nie leer. Bauen Sie eine neue FJBU oder eine Leerblende ein.

  • Seite 135: Fjbu Austauschen

    Netzteil Ê Schieben Sie dies Leerblende in den Einbauplatz, bis sie einrastet. ACHTUNG! Setzen Sie in nicht verwendete Einbauplätze immer Leerblenden ein, um die geltenden EMV-Vorschriften einzuhalten und den Kühlungsanforderungen gerecht zu werden. 6.4.3 FJBU austauschen Customer Replaceable Unit Hardware: 5 Minuten (CRU) Tools: ohne Werkzeug Hinweis für Server mit Kabelmanagement-Arm (CMA, Cable Management...

  • Seite 136: Vorbereitende Schritte

    Netzteil 6.4.3.1 Vorbereitende Schritte "Defekte Server ermitteln" auf Seite 56 Ê 6.4.3.2 Fehlerhafte FJBU entfernen Ê Entfernen Sie die FJBU wie in "FJBU ausbauen" auf Seite 134 beschrieben. 6.4.3.3 Neue FJBU einbauen Ê Bauen Sie die FJBU ein wie in Abschnitt "FJBU einbauen"...

  • Seite 137: Standard-Stromversorgung In Redundante Stromversorgung Umrüsten

    Netzteil Standard-Stromversorgung in redundante Stromversorgung umrüsten Die Standard-Stromversorgung kann durch eine redundante Stromversorgung ersetzt werden. Die redundante Stromversorgung besteht aus bis zu zwei Netzteilen (Einschüben). Der Hochrüstsatz beinhaltet nur ein Netzteil (für Redundanz der Stromversorgung muss das zweite Netzteil zusätzlich bestellt werden).

  • Seite 138: Hochrüstsatz Einbauen

    Netzteil Bild 43: Adapterblech entfernen Ê Entfernen Sie die Schraube (siehe Kreis), mit der das Adapterblech des Netzteils am Gehäuse befestigt ist. Ê Schieben Sie das Adapterblech einige Zentimeter nach innen, um es von den zwei Bolzen zu lösen (siehe Lupenansicht). Ê...
  • Seite 139 Netzteil Bild 45: Netzteil-Käfig einsetzen Ê Setzen Sie den Netzteil-Käfig in das Gehäuse ein und schieben Sie ihn bis zur Rückseite. ACHTUNG! Der Netzteil-Käfig muss in die fünf Bolzen einrasten (siehe die Positionen in Bild 44). Drei Bolzen werden als Beispiel in der Lupenansicht gezeigt. Bild 46: Netzteil-Käfig befestigen Ê...
  • Seite 140 Netzteil Power-Distribution-Board einbauen Bild 47: Flachbandkabel verlegen Ê Verlegen Sie das Flachbandkabel wie abgebildet. Ê Bauen Sie das Power-Distribution-Board ein, wie in Abschnitt "Neues Power-Distribution-Board einbauen" auf Seite 129 beschrieben. Bild 48: Stromversorgungskabel auf System Board stecken Ê Stecken Sie die zwei Stromversorgungskabel auf die System Board- Anschlüsse "P30"...
  • Seite 141 Netzteil Hot-Plug-Netzteil und Leerblende einbauen Ê Bauen Sie das Netzteil ein, wie im Abschnitt "Hot-Plug-Netzteil einbauen" auf Seite 120 beschrieben. Das Netzteil muss in den ersten Einbauplatz (linker Einbauplatz von Rückseite aus gesehen) eingebaut werden. Die Leerblende muss in den zweiten Einbauplatz eingebaut werden. Ê...
  • Seite 142 Netzteil Bild 50: Lüfterkabel verlegen Ê Führen Sie das Lüfterkabel durch die Öffnung im Lüfterkäfig durch und setzen Sie das Lüftermodul ein. Merken Sie sich die Richtung des Lüfteretiketts (siehe Kreis). Bild 51: Lüftermodul 5 einbauen Ê Drücken Sie die vier Gummistifte nach unten, bis sie einrasten (siehe Kreise).

  • Seite 143: Abschließende Schritte

    Netzteil 6.5.4 Abschließende Schritte "Erneute Montage" auf Seite 66 Ê "Netzkabel anschließen" auf Seite 70 Ê "Server einschalten" auf Seite 72 Ê "BitLocker-Funktionalität fortsetzen" auf Seite 104 Ê Upgrade und Maintenance Manual RX1330 M3...
  • Seite 144 Netzteil Upgrade und Maintenance Manual RX1330 M3...

  • Seite 145: Festplattenlaufwerk (Hdd)/Solid-State-Laufwerk (Ssd)

    Festplattenlaufwerk (HDD)/Solid- State-Laufwerk (SSD) Sicherheitshinweise ACHTUNG! Der Ausbau eines HDD oder SSD aus dem Einbaurahmen darf nur ● von einem Servicetechniker durchgeführt werden. Die HDD-/SSD-Module (Laufwerke) müssen alle eindeutig ● gekennzeichnet sein, damit sie nach dem Ersetzen wieder in ihre ursprünglichen Einbauplätze eingesetzt werden können.

  • Seite 146: Grundlegende Informationen

    Festplattenlaufwerk (HDD)/Solid-State-Laufwerk (SSD) Verwenden Sie das Gerät auf einer stoß- und erschütterungsfreien ● Oberfläche. Verwenden Sie das Gerät nicht an sehr heißen oder kalten Orten ● oder an Orten mit extremen Temperaturschwankungen. Versuchen Sie niemals, das HDD oder SSD zu zerlegen. ●...

  • Seite 147: Hdds Oder Ssds Ohne Einbaurahmen Handhaben

    Festplattenlaufwerk (HDD)/Solid-State-Laufwerk (SSD) 7.1.1 HDDs oder SSDs ohne Einbaurahmen handhaben 7.1.1.1 2,5-Zoll-HDD/SSD und 2,5-Zoll-Einbaurahmen Customer Replaceable Unit Hardware: 5 Minuten (CRU) Tools: Phillips PH1 / (+) Nr. 1 Schraubendreher 2,5-Zoll HDD/SSD in einen 2,5-Zoll-Einbaurahmen einbauen Bild 52: 2,5-Zoll HDD/SSD in einen 2,5-Zoll-Einbaurahmen einbauen (A) Ê...
  • Seite 148 Festplattenlaufwerk (HDD)/Solid-State-Laufwerk (SSD) Bild 53: 2,5-Zoll-HDD/SSD in einen 2,5-Zoll-Einbaurahmen einbauen (B) Ê Befestigen Sie das 2,5-Zoll-HDD/SSD mit vier Schrauben. 2,5-Zoll-HDD/SSD aus einem 2,5-Zoll-Einbaurahmen entfernen Ê Gehen Sie in umgekehrter Reihenfolge vor. Upgrade und Maintenance Manual RX1330 M3...

  • Seite 149: 2,5-Zoll-Hdd/Ssd Und 3,5-Zoll-Einbaurahmen

    Festplattenlaufwerk (HDD)/Solid-State-Laufwerk (SSD) 7.1.1.2 2,5-Zoll-HDD/SSD und 3,5-Zoll-Einbaurahmen Customer Replaceable Unit Hardware: 5 Minuten (CRU) Tools: Phillips PH1 / (+) Nr. 1 Schraubendreher Zur Verwendung eines 2,5-Zoll-HDD/-SSD können Sie ein 2,5-Zoll- HDD/-SSD in den 3,5-Zoll-Einbaurahmen einbauen. 2,5-Zoll HDD/SSD in einen 3,5-Zoll-Einbaurahmen einbauen Bild 54: 2,5-Zoll-HDD/SSD und 3,5-Zoll-Einbaurahmen Ê...
  • Seite 150 Festplattenlaufwerk (HDD)/Solid-State-Laufwerk (SSD) Bild 55: 2,5-Zoll HDD/SSD in einen 3,5-Zoll-Einbaurahmen einbauen (A) Bild 56: 2,5-Zoll-HDD/SSD in einen 3,5-Zoll-Einbaurahmen einbauen (B) Ê Befestigen Sie das 2,5-Zoll-HDD/SSD mit vier Schrauben. 2,5-Zoll-HDD/SSD aus einem 3,5-Zoll-Einbaurahmen entfernen Ê Gehen Sie in umgekehrter Reihenfolge vor. Upgrade und Maintenance Manual RX1330 M3...

  • Seite 151: 3,5-Zoll-Hdd Und 3,5-Zoll-Einbaurahmen

    Festplattenlaufwerk (HDD)/Solid-State-Laufwerk (SSD) 7.1.1.3 3,5-Zoll-HDD und 3,5-Zoll-Einbaurahmen Customer Replaceable Unit Hardware: 5 Minuten (CRU) Tools: Phillips PH1 / (+) Nr. 1 Schraubendreher 3,5-Zoll-HDD in einen 3,5-Zoll-Einbaurahmen einbauen Bild 57: 3,5-Zoll HDD in einen 3,5-Zoll-Einbaurahmen einbauen (A) Ê Legen Sie das 3,5-Zoll HDD wie dargestellt in den 3,5-Zoll-HDD- Einbaurahmen.
  • Seite 152 Festplattenlaufwerk (HDD)/Solid-State-Laufwerk (SSD) Bild 58: 3,5-Zoll HDD in einen 3,5-Zoll-Einbaurahmen einbauen (B) Ê Befestigen Sie das 3,5-Zoll-HDD mit vier Schrauben. 3,5-Zoll-HDD aus einem 3,5-Zoll-Einbaurahmen entfernen Ê Gehen Sie in umgekehrter Reihenfolge vor. Upgrade und Maintenance Manual RX1330 M3...

  • Seite 153: 2,5-Zoll-Hdd/Ssd-Konfigurationen

    Festplattenlaufwerk (HDD)/Solid-State-Laufwerk (SSD) 2,5-Zoll-HDD/SSD-Konfigurationen 7.2.1 2,5-Zoll-HDDs/SSDs bestücken – SSDs werden immer vor der Installation von HDDs eingebaut. – Bei Installation nur eines HDD-/SSD-Moduls wird dieses auf Position 1 installiert. Frei bleibende Einbauplätze müssen mit einem Leermodul bestückt werden. 7.2.2 Konfiguration mit bis zu vier HDD-/SSD-Modulen Bild 59: Konfiguration bei bis zu vier 2,5-Zoll-HDDs/SSDs Die im ServerView RAID Manager dargestellte HDD/SSD-Nummerierung: Nummer des...

  • Seite 154: Konfiguration Mit Bis Zu Acht Hdd-/Ssd-Modulen

    Festplattenlaufwerk (HDD)/Solid-State-Laufwerk (SSD) 7.2.3 Konfiguration mit bis zu acht HDD-/SSD-Modulen Bild 60: Konfiguration bei bis zu acht HDDs/SSDs Die im ServerView RAID Manager dargestellte HDD/SSD-Nummerierung: Nummer des logischen Position Anzeigename im ServerView RAID Manager Laufwerks Herstellerprodukt (0) Herstellerprodukt (1) Herstellerprodukt (2) Herstellerprodukt (3) Herstellerprodukt (4) Herstellerprodukt (5)

  • Seite 155: Konfiguration Mit Bis Zu Zehn Hdd-/Ssd-Modulen

    Festplattenlaufwerk (HDD)/Solid-State-Laufwerk (SSD) 7.2.4 Konfiguration mit bis zu zehn HDD-/SSD-Modulen Bild 61: Konfiguration bei bis zu zehn HDDs/SSDs Die im ServerView RAID Manager dargestellte HDD/SSD-Nummerierung: Nummer des logischen Position Anzeigename im ServerView RAID Manager Laufwerks Herstellerprodukt (0) Herstellerprodukt (1) Herstellerprodukt (2) Herstellerprodukt (3) Herstellerprodukt (4) Herstellerprodukt (5)

  • Seite 156: 2,5-Zoll Hdd-/Ssd-Module Einbauen

    Festplattenlaufwerk (HDD)/Solid-State-Laufwerk (SSD) 7.2.5 2,5-Zoll HDD-/SSD-Module einbauen Customer Replaceable Unit Hardware: 5 Minuten (CRU) Tools: ohne Werkzeug 7.2.5.1 Vorbereitende Schritte Ê Ermitteln Sie den richtigen Laufwerkseinbauplatz wie in Abschnitt "2,5-Zoll- HDD/SSD-Konfigurationen" auf Seite 153 beschrieben. 7.2.5.2 2,5-Zoll HDD-/SSD-Leermodul ausbauen Bei einer Konfiguration mit nur einer 4 x 2,5-Zoll-HDD-Backplane werden Leerverriegelungen eingebaut, damit die Einbauplätze nicht ohne eine dahinterliegende HDD-Backplane bestückt werden können.

  • Seite 157: 2,5-Zoll Hdd-/Ssd-Modul Einbauen

    Festplattenlaufwerk (HDD)/Solid-State-Laufwerk (SSD) Bild 63: 2,5-Zoll Leermodul ausbauen Ê Drücken Sie die beiden Zungen zusammen (1) und ziehen Sie das Leermodul aus dem Einbauplatz (2). ACHTUNG! Bewahren Sie das Leermodul auf. Setzen Sie in nicht verwendete HDD-/SSD-Einbauplätze immer Leermodule ein, um die geltenden EMV-Vorschriften einzuhalten und den Kühlungsanforderungen gerecht zu werden.

  • Seite 158: Abschließende Schritte

    Festplattenlaufwerk (HDD)/Solid-State-Laufwerk (SSD) Bild 65: 2,5-Zoll HDD-/SSD-Modul einbauen Ê Setzen Sie das HDD-/SSD-Modul in einen Laufwerkseinbauplatz ein und schieben Sie es soweit wie möglich nach hinten (1). Ê Schließen Sie den Verriegelungshebel, um das HDD zu befestigen (2). Ê Wenn Sie ein RAID-Array verwenden, fügen Sie das zusätzliche HDD/SSD zum RAID-Array hinzu.

  • Seite 159: 2,5-Zoll Hdd-/Ssd-Module Ausbauen

    Festplattenlaufwerk (HDD)/Solid-State-Laufwerk (SSD) 7.2.6 2,5-Zoll HDD-/SSD-Module ausbauen Customer Replaceable Unit Hardware: 5 Minuten (CRU) Tools: ohne Werkzeug 7.2.6.1 Vorbereitende Schritte Ê Wenn das zu entfernende HDD-/SSD-Modul zu einem RAID-Array zusammengeschlossen wurde, gehen Sie wie folgt vor: RAID- Vorgehensweise Level Bauen Sie ein in einem RAID-0-Array zusammengeschlossenes HDD-Modul nur aus, wenn es defekt ist.

  • Seite 160: 2,5-Zoll-Hdd-/Ssd-Modul Ausbauen

    Festplattenlaufwerk (HDD)/Solid-State-Laufwerk (SSD) ACHTUNG! Alle Daten auf allen HDDs/SSDs im Array gehen verloren, wenn das RAID-Array gelöscht wird! Führen Sie vor dem Löschen eines RAID- Arrays eine Datensicherung durch. Weitere Informationen finden Sie im Benutzerhandbuch "ServerView Suite RAID Management". 7.2.6.2 2,5-Zoll-HDD-/SSD-Modul ausbauen Ê...

  • Seite 161: Abschließende Schritte

    Festplattenlaufwerk (HDD)/Solid-State-Laufwerk (SSD) 7.2.6.4 Abschließende Schritte Keine Schritte erforderlich. 7.2.7 2,5-Zoll HDD-/SSD-Modul austauschen Customer Replaceable Unit Hardware: 5 Minuten (CRU) Tools: Ohne Werkzeug ACHTUNG! Entfernen Sie ein HDD-/SSD-Modul nur dann im laufenden Betrieb, ● wenn auf das Laufwerk nicht zugegriffen wird. Beachten Sie dabei die Anzeigen für die jeweiligen HDD-/SSD-Module (siehe Abschnitt "Anzeigen am Hot-Plug-HDD-Modul"...

  • Seite 162: Vorbereitende Schritte

    Festplattenlaufwerk (HDD)/Solid-State-Laufwerk (SSD) Die HDD-/SSD-Module (Laufwerke) sind alle eindeutig zu ● kennzeichnen, damit diese später wieder in die ursprünglichen Einbauplätze eingebaut werden können. Wenn Sie dies nicht beachten, können vorhandene Daten zerstört werden. 7.2.7.1 Vorbereitende Schritte "Defekte Server ermitteln" auf Seite 56 Ê...

  • Seite 163: X 2,5-Zoll-Hdd-Backplane Austauschen

    Festplattenlaufwerk (HDD)/Solid-State-Laufwerk (SSD) 7.2.8 4 x 2,5-Zoll-HDD-Backplane austauschen Field Replaceable Unit Hardware: 10 Minuten (FRU) Tools: ohne Werkzeug 7.2.8.1 Vorbereitende Schritte "Defekte Server ermitteln" auf Seite 56 Ê "Server herunterfahren" auf Seite 59 Ê "Netzkabel trennen" auf Seite 60 Ê "Auf die Komponente zugreifen"...
  • Seite 164 Festplattenlaufwerk (HDD)/Solid-State-Laufwerk (SSD) Linksseitige 4 x 2,5-Zoll-HDD-Backplane (A3C40196780) Bild 67: ODD-Verriegelung öffnen und Kabel trennen Ê Trennen Sie gegebenenfalls beide Kabel vom ODD (siehe orangefarbener Kreis). Ê Ziehen Sie gegebenenfalls den ODD-Haken nach oben, bis er ausrastet, (1) und drücken Sie das ODD leicht in Richtung Vorderseite (2). Ê...

  • Seite 165: Neue 4 X 2,5-Zoll-Hdd-Backplane Einbauen

    Festplattenlaufwerk (HDD)/Solid-State-Laufwerk (SSD) Rechtsseitige 4 x 2,5-Zoll-HDD-Backplane (A3C40196777) Bild 69: 4x 2,5-Zoll-HDD-Backplane ausbauen Ê Trennen Sie alle Kabel von der HDD-Backplane (siehe orangefarbene Kreise). Entfernen Sie gegebenenfalls auch das OOB-Kabel von der HDD- Backplane. Ê Ziehen Sie die HDD-Backplane nach oben, bis die vier Haken ausrasten (siehe Kreise).
  • Seite 166 Festplattenlaufwerk (HDD)/Solid-State-Laufwerk (SSD) Rechtsseitige 4 x 2,5-Zoll-HDD-Backplane (A3C40196777) Bild 70: 4x 2,5-Zoll-HDD-Backplane einbauen Ê Platzieren Sie die HDD-Backplane auf den vier Haken (siehe Kreise). Ê Schieben Sie die HDD-Backplane nach unten. Achten Sie darauf, dass die HDD-Backplane in den Führungen sitzt (A). ACHTUNG! Vergewissern Sie sich, dass keines der Kabel überdehnt oder beschädigt ist!
  • Seite 167 Festplattenlaufwerk (HDD)/Solid-State-Laufwerk (SSD) Linksseitige 4 x 2,5-Zoll-HDD-Backplane (A3C40196780) Bild 71: 4x 2,5-Zoll-HDD-Backplane einbauen Ê Platzieren Sie die HDD-Backplane auf den sechs Haken (siehe Kreise). Ê Schieben Sie die HDD-Backplane nach unten. Achten Sie darauf, dass die HDD-Backplane in den Führungen sitzt (A). ACHTUNG! Vergewissern Sie sich, dass keines der Kabel überdehnt oder beschädigt ist!

  • Seite 168: Abschließende Schritte

    Festplattenlaufwerk (HDD)/Solid-State-Laufwerk (SSD) Ê Schließen Sie folgende Kabel an die ODD und die HDD-Backplane an: – (1) Stromversorgungskabel an ODD (falls vorhanden) – (2) SATA-Kabel an ODD (falls vorhanden) – (3) SAS-Kabel an Anschluss "X5" an der HDD-Backplane – (4) Stromversorgungskabel an Anschluss "X10" an der HDD-Backplane Schließen Sie gegebenenfalls das OOB-Kabel am Anschluss "SMBus"...

  • Seite 169: Sas-Expander-Board Ausbauen

    Festplattenlaufwerk (HDD)/Solid-State-Laufwerk (SSD) "Auf die Komponente zugreifen" auf Seite 61 Ê Ê Entriegeln Sie alle HDD-/SSD-Module und ziehen Sie sie einige Zentimeter heraus, siehe dazu Abschnitt "2,5-Zoll HDD-/SSD-Module ausbauen" auf Seite 159 Die HDD-/SSD-Module müssen nicht herausgenommen werden. Wenn Sie sie dennoch herausnehmen möchten, prüfen Sie, ob alle HDD-/SSD-Module so gekennzeichnet sind, dass Sie sie später wieder in die ursprünglichen Einbauplätze stecken können.
  • Seite 170 Festplattenlaufwerk (HDD)/Solid-State-Laufwerk (SSD) Bild 75: SAS-Expander-Board ausbauen (A) Ê Entfernen Sie die beiden Schrauben vom SAS-Expander-Board (siehe Kreise). Bild 76: SAS-Expander-Board ausbauen (B) Ê Ziehen Sie das SAS-Expander-Board aus den beiden Anschlüssen der HDD-Backplane und entfernen Sie es. ACHTUNG! Heben Sie das SAS-Expander-Board beim Ausbauen an, um Beschädigungen der Komponenten durch die Abstandshalter des Gehäuses zu vermeiden (siehe orangefarbene Pfeile).

  • Seite 171: Fehlerhafte 10X 2,5-Zoll-Hdd-Backplane Ausbauen

    Festplattenlaufwerk (HDD)/Solid-State-Laufwerk (SSD) 7.2.9.3 Fehlerhafte 10x 2,5-Zoll-HDD-Backplane ausbauen Bild 77: 10x 2,5-Zoll-HDD-Backplane ausbauen Ê Ziehen Sie die HDD-Backplane nach oben, bis die sechs Haken ausrasten (siehe Kreise). Ê Nehmen Sie die HDD-Backplane heraus. 7.2.9.4 Neue 10 x 2,5-Zoll-HDD-Backplane einbauen Bild 78: 10x 2,5-Zoll-HDD-Backplane einbauen Ê...

  • Seite 172: Sas-Expander-Board Einbauen

    Festplattenlaufwerk (HDD)/Solid-State-Laufwerk (SSD) 7.2.9.5 SAS-Expander-Board einbauen Bild 79: SAS-Expander-Board einbauen (A) Ê Setzen Sie das SAS-Expander-Board in die beiden Anschlüsse der HDD- Backplane. ACHTUNG! Heben Sie das SAS-Expander-Board beim Einbauen an, um Beschädigungen der Komponenten durch die Abstandshalter des Gehäuses zu vermeiden (siehe orangefarbene Pfeile). Bild 80: SAS-Expander-Board einbauen (B) Ê...
  • Seite 173 Festplattenlaufwerk (HDD)/Solid-State-Laufwerk (SSD) MLC 2 MLC 1 Bild 81: SAS-Kabel anschließen Ê Schließen Sie die beiden SAS-Kabel am SAS-Expander-Board an: – (1) vom SAS-Controller-Anschluss MLC1 zum SAS-Expander-Board – (2) vom SAS-Controller-Anschluss MLC2 zum SAS-Expander-Board Den Verkabelungsplan finden Sie in Abschnitt "Verkabelungspläne"...

  • Seite 174: Abschließende Schritte

    Festplattenlaufwerk (HDD)/Solid-State-Laufwerk (SSD) 7.2.9.6 Abschließende Schritte Ê Setzen Sie alle HDD-/SSD-Module ein, siehe "2,5-Zoll HDD-/SSD-Modul einbauen" auf Seite 157. Achten Sie darauf, dass Sie das HDD-/SSD-Modul wieder in den selben Einbauplatz einbauen, in dem es vor dem Austausch der HDD-Backplane eingebaut war. "Erneute Montage"...

  • Seite 175: Sas-Expander-Board Austauschen

    Festplattenlaufwerk (HDD)/Solid-State-Laufwerk (SSD) 7.2.10 SAS-Expander-Board austauschen Field Replaceable Unit Hardware: 10 Minuten (FRU) Tools: Phillips PH2 / (+) No. 2 Schraubendreher 7.2.10.1 Vorbereitende Schritte "Defekte Server ermitteln" auf Seite 56 Ê "Server herunterfahren" auf Seite 59 Ê "Netzkabel trennen" auf Seite 60 Ê...

  • Seite 176: Konfiguration Von Bis Zu Vier Auf Bis Zu Acht 2,5-Zoll-Hdds/-Ssds Aufrüsten

    Festplattenlaufwerk (HDD)/Solid-State-Laufwerk (SSD) 7.2.11 Konfiguration von bis zu vier auf bis zu acht 2,5- Zoll-HDDs/-SSDs aufrüsten Upgrade und Repair Unit Hardware: 10 Minuten (URU) Tools: ohne Werkzeug ACHTUNG! Alle Daten auf allen HDDs/SSDs im Array gehen verloren, wenn das RAID-Array gelöscht wird! Führen Sie vor dem Löschen eines RAID- Arrays eine Datensicherung durch.

  • Seite 177: Zweite Hdd-Backplane Einbauen

    Festplattenlaufwerk (HDD)/Solid-State-Laufwerk (SSD) Bild 84: ODD-Verriegelung ausbauen (B) Ê Bauen Sie die ODD-Verriegelung aus. 7.2.11.3 Zweite HDD-Backplane einbauen Ê Bauen Sie die zweite HDD-Backplane ein, wie in Abschnitt "Linksseitige 4 x 2,5-Zoll-HDD-Backplane (A3C40196780)" auf Seite 167 beschrieben. Ê Bauen Sie, falls erforderlich, einen Zweikanalmodus-RAID-Controller ein, wie in Abschnitt "Erweiterungskarte einbauen"...
  • Seite 178 Festplattenlaufwerk (HDD)/Solid-State-Laufwerk (SSD) Bild 86: OOB-Kabel anschließen (Beispiel mit zweiter 2,5-Zoll-HDD-Backplane) Bild 87: OOB-Kabel anschließen (Beispiel ohne zweite 2,5-Zoll-HDD-Backplane) Ê Schließen Sie gegebenenfalls das OOB-Kabel an die HDD-Backplanes an. Ê Wenn ein ODD ausgebaut worden ist, bauen Sie das ODD wieder ein wie in Abschnitt "Optisches Laufwerk einbauen"...

  • Seite 179: Zusätzliche Hdd-/Ssd-Module Einbauen

    Festplattenlaufwerk (HDD)/Solid-State-Laufwerk (SSD) 7.2.11.4 Zusätzliche HDD-/SSD-Module einbauen Ê Entfernen Sie die Leerverriegelungen wie in Abschnitt "2,5-Zoll HDD-/SSD- Leermodul ausbauen" auf Seite 156 beschrieben. Ê Bauen Sie zusätzliche HDD-/SSD-Module ein, wie in Abschnitt "2,5-Zoll HDD-/SSD-Module einbauen" auf Seite 156 beschrieben. 7.2.11.5 Abschließende Schritte "Erneute Montage"...

  • Seite 180: 3,5-Zoll-Hdd-Konfigurationen

    Festplattenlaufwerk (HDD)/Solid-State-Laufwerk (SSD) 3,5-Zoll-HDD-Konfigurationen 7.3.1 3,5-Zoll-HDDs bestücken – Bei Einbau nur eines HDD-Moduls wird das HDD-Modul im linken Einbauplatz (von vorne gesehen) eingebaut. In den freien Einbauplätzen müssen Leermodule eingebaut werden. – Bei verschiedenen Kapazitäten bauen Sie das Modul mit der größten Kapazität zuerst ein.

  • Seite 181: 3,5-Zoll-Hdd-Module Einbauen

    Festplattenlaufwerk (HDD)/Solid-State-Laufwerk (SSD) 7.3.2 3,5-Zoll-HDD-Module einbauen Customer Replaceable Unit Hardware: 5 Minuten (CRU) Tools: ohne Werkzeug 7.3.2.1 Vorbereitende Schritte Ê Ermitteln Sie den richtigen Laufwerkseinbauplatz wie in Abschnitt "3,5-Zoll- HDD-Konfigurationen" auf Seite 180 beschrieben. 7.3.2.2 3,5-Zoll-HDD-Leermodul ausbauen Bild 89: 3,5-Zoll Leermodul ausbauen Ê...

  • Seite 182: 3,5-Zoll-Hdd-Modul Einbauen

    Festplattenlaufwerk (HDD)/Solid-State-Laufwerk (SSD) 7.3.2.3 3,5-Zoll-HDD-Modul einbauen Bild 90: Verriegelungshebel des 3,5-Zoll-HDD-Moduls öffnen Ê Drücken Sie die grünen Verriegelungshaken zusammen (1) und öffnen Sie den Verriegelungshebel (2). Bild 91: 3,5-Zoll-HDD-Modul einbauen Ê Setzen Sie das HDD-Modul in einen Laufwerkseinbauplatz und schieben Sie es vorsichtig soweit wie möglich nach hinten (1).

  • Seite 183: 3,5-Zoll-Hdd-Module Ausbauen

    Festplattenlaufwerk (HDD)/Solid-State-Laufwerk (SSD) 7.3.3 3,5-Zoll-HDD-Module ausbauen Customer Replaceable Unit Hardware: 5 Minuten (CRU) Tools: ohne Werkzeug 7.3.3.1 Vorbereitende Schritte Ê Wenn das zu entfernende HDD-Modul zu einem RAID-Array zusammengeschlossen wurde, gehen Sie wie folgt vor: RAID- Vorgehensweise Level Bauen Sie ein in einem RAID-0-Array zusammen- geschlossenes HDD-Modul nur aus, wenn es defekt ist.

  • Seite 184: 3,5-Zoll-Hdd-Modul Ausbauen

    Festplattenlaufwerk (HDD)/Solid-State-Laufwerk (SSD) ACHTUNG! Alle Daten auf allen HDDs im Array gehen verloren, wenn das RAID- Array gelöscht wird! Führen Sie vor dem Löschen eines RAID-Arrays eine Datensicherung durch. Weitere Informationen finden Sie im Benutzerhandbuch "ServerView Suite RAID Management". 7.3.3.2 3,5-Zoll-HDD-Modul ausbauen Ê...

  • Seite 185: Abschließende Schritte

    Festplattenlaufwerk (HDD)/Solid-State-Laufwerk (SSD) 7.3.3.4 Abschließende Schritte Keine Schritte erforderlich. Upgrade und Maintenance Manual RX1330 M3...

  • Seite 186: 3,5-Zoll Hdd-Modul Austauschen

    Festplattenlaufwerk (HDD)/Solid-State-Laufwerk (SSD) 7.3.4 3,5-Zoll HDD-Modul austauschen Customer Replaceable Unit Hardware: 5 Minuten (CRU) Tools: ohne Werkzeug ACHTUNG! Ziehen Sie im laufenden Betrieb ein HDD-Modul nur, wenn auf das ● Laufwerk nicht zugegriffen wird. Beachten Sie dabei die Anzeigen am HDD-Modul (siehe Abschnitt "Anzeigen am Hot-Plug-HDD-Modul"...

  • Seite 187: Vorbereitende Schritte

    Festplattenlaufwerk (HDD)/Solid-State-Laufwerk (SSD) Die HDD-Module (Laufwerke) sind alle eindeutig zu kennzeichnen, ● damit diese später wieder in die ursprünglichen Einbauplätze eingebaut werden können. Wenn Sie dies nicht beachten, können vorhandene Daten zerstört werden. 7.3.4.1 Vorbereitende Schritte "Defekte Server ermitteln" auf Seite 56 Ê...

  • Seite 188: 3,5-Zoll Hdd-Backplane Austauschen

    Festplattenlaufwerk (HDD)/Solid-State-Laufwerk (SSD) 7.3.5 3,5-Zoll HDD-Backplane austauschen Field Replaceable Unit Hardware: 10 Minuten (FRU) Tools: ohne Werkzeug 7.3.5.1 Vorbereitende Schritte "Defekte Server ermitteln" auf Seite 56 Ê "Server herunterfahren" auf Seite 59 Ê "Netzkabel trennen" auf Seite 60 Ê "Auf die Komponente zugreifen" auf Seite 61 Ê...

  • Seite 189: 3,5-Zoll Hdd-Backplane Einbauen

    Festplattenlaufwerk (HDD)/Solid-State-Laufwerk (SSD) Bild 93: 3,5-Zoll HDD-Backplane ausbauen Ê Ziehen Sie die HDD-Backplane nach oben, bis die drei Haken ausrasten (siehe Kreise). Ê Nehmen Sie die HDD-Backplane heraus. 7.3.5.3 3,5-Zoll HDD-Backplane einbauen Bild 94: 3,5-Zoll-HDD-Backplane einbauen Ê Platzieren Sie die HDD-Backplane auf den drei Haken (siehe Kreise). Ê...

  • Seite 190: Abschließende Schritte

    Festplattenlaufwerk (HDD)/Solid-State-Laufwerk (SSD) Bild 95: Kabel mit der 3,5-Zoll HDD-Backplane verbinden Ê Schließen Sie folgende Kabel an die HDD-Backplane an: – SAS-/SATA-Datenkabel: (1), (2), (4), (5) an den Anschlüssen "P1", "P2", "P3", "P4" je nach Länge (6) Stecker P6 am Anschluss "SGPIO" –...

  • Seite 191: Lüfter

    Lüfter Sicherheitshinweise ACHTUNG! Interne Kabel oder Geräte dürfen nicht beschädigt oder verändert ● werden. Dies könnte zu Schäden am Gerät, zum Ausbruch eines Brandes oder zu einem elektrischen Schlag führen. Manche Bauelemente innerhalb des Servers sind auch nach dem ● Herunterfahren noch heiß.

  • Seite 192: Grundlegende Informationen

    Lüfter Grundlegende Informationen Basiseinheiten mit einem Standard-Netzteil werden mit vier Lüftermodulen ohne Redundanz ausgeliefert. ACHTUNG! Bei Konfigurationen mit vier Lüftermodulen müssen fehlerhafte Systemlüfter sofort ausgetauscht werden. Basiseinheiten mit einer redundanten Stromversorgung verfügen über fünf Lüftermodule in einer 1-von-5-Redundanz. Mit anderen Worten, wenn eines der fünf Lüftermodule ausfällt, arbeitet das System problemlos weiter.

  • Seite 193: Defektes Lüftermodul Austauschen

    Lüfter Defektes Lüftermodul austauschen Field Replaceable Unit Hardware: 10 Minuten (FRU) Tools: ohne Werkzeug 8.2.1 Vorbereitende Schritte "Defekte Server ermitteln" auf Seite 56 Ê "Server herunterfahren" auf Seite 59 Ê "Netzkabel trennen" auf Seite 60 Ê "Auf die Komponente zugreifen" auf Seite 61 Ê...

  • Seite 194: Neues Lüftermodul Einbauen

    Lüfter Bild 98: Lüftermodul ausbauen Ê Schieben Sie das Lüfterkabel durch die Öffnung des Lüfterkäfigs. Ê Heben Sie das Lüftermodul heraus. 8.2.3 Neues Lüftermodul einbauen Bild 99: Lüftermodul einbauen Ê Führen Sie das Lüfterkabel durch die Öffnung im Lüfterkäfig (siehe Lupenansicht) nach vorne durch und setzen Sie das Lüftermodul ein.

  • Seite 195: Abschließende Schritte

    Lüfter Bild 100: Lüfter-Kabel anschließen Ê Drücken Sie die vier Gummistifte nach unten, bis sie einrasten (A). Ê Schließen Sie das Lüfterkabel an das System Board an. 8.2.4 Abschließende Schritte "Erneute Montage" auf Seite 66 Ê "Netzkabel anschließen" auf Seite 70 Ê...
  • Seite 196 Lüfter Upgrade und Maintenance Manual RX1330 M3...

  • Seite 197: Erweiterungskarten Und Backup Units

    Erweiterungskarten und Backup Units Sicherheitshinweise ACHTUNG! Interne Kabel oder Geräte dürfen nicht beschädigt oder verändert ● werden. Dies könnte zu Schäden am Gerät, zum Ausbruch eines Brandes oder zu einem elektrischen Schlag führen. Manche Bauelemente und Komponenten innerhalb des Servers sind ●...

  • Seite 198: Grundlegende Informationen

    Erweiterungskarten und Backup Units Grundlegende Informationen FRONTPANEL1 PC98 Riser card (x8) USB 3.0 Slot3 PWR1 Battery USB 3.0 USB3.0 FRONT USB 3.0 USB 3.0 Intel C236 COM1 HDD LED FAN2 SYS Slot2 DIMM2A Riser card (x4) DIMM1A Riser card (x8) DIMM2B Slot1 DIMM1B...
  • Seite 199 Adapter Adapter Product Name Max # Customer 2 n/a Sequence Vendor Description (Softwarepool) Adapter Order No. if 3FH Controller Crad- TPM Fujitsu TPM 1.2 Module (D3127-A1x) S26361-F3552- Technology L6,S2... Solutions Fujitsu TPM 2.0 Module (D3467) S26361-F3552- Technology L10,S... Solutions Controller Card – Graphic...

  • Seite 200: Steckplatzabdeckungen Handhaben

    Erweiterungskarten und Backup Units Die neuesten Informationen zur Installationsreihenfolge finden Sie im Hardware-Konfigurator Ihres Servers unter der folgenden Adresse: http://ts.fujitsu.com/products/standard_servers/index.htm Für Japan: http://jp.fujitsu.com/platform/server/primergy/system/ Steckplatzabdeckungen handhaben 9.2.1 Steckplatzabdeckung einbauen Upgrade und Repair Unit Hardware: 5 Minuten (URU) Tools: Phillips PH2 / (+) No. 2 Schraubendreher Verwenden Sie die perforierte Low-Profile-Abdeckung für die...
  • Seite 201 Erweiterungskarten und Backup Units Steckplatzabdeckung einbauen Ê Platzieren Sie den Controller auf den Befestigungslaschen der Steckplatzabdeckung. Ê Befestigen Sie die Steckplatzabdeckung mit zwei Schrauben am Controller. Beispiel für Netzwerkadapter Bild 103: Steckplatzabdeckung einsetzen Ê Platzieren Sie den Controller auf den Befestigungslaschen der Steckplatzabdeckung (1).

  • Seite 202: Steckplatzabdeckung Entfernen

    Erweiterungskarten und Backup Units Bild 104: Steckplatzabdeckung befestigen Ê Befestigen Sie die Steckplatzabdeckung mit zwei M3 x 4,5 mm Schrauben am Controller. 9.2.2 Steckplatzabdeckung entfernen Upgrade und Repair Unit Hardware: 5 Minuten (URU) Tools: Phillips PH2 / (+) No. 2 Schraubendreher 9.2.2.1 Steckplatzabdeckung entfernen Ê...

  • Seite 203: Handhabung Der Sfp+-Transceiver-Module

    Erweiterungskarten und Backup Units Handhabung der SFP+-Transceiver-Module Für Fiber Channel-over-Ethernet (FCoE)-Konfigurationen ist der Ethernet- Server-Adapter mit einem oder mehreren SFP+ (small form-factor pluggable)- Transceiver-Modulen ausgestattet. 9.3.1 SFP+-Transceiver-Module einbauen Upgrade und Repair Unit Hardware: 5 Minuten (URU) Tools: ohne Werkzeug SFP+-Transceiver-Modul vorbereiten Bild 105: Glasfaseranschluss-Schutzstecker entfernen Ê...
  • Seite 204 Erweiterungskarten und Backup Units Bild 106: Haltebügel entriegeln Ê Entriegeln Sie den Haltebügel auf dem SFP+-Transceiver-Modul und klappen Sie ihn vorsichtig herunter. SFP+-Transceiver-Modul einsetzen Bild 107: SFP+-Transceiver-Modul einsetzen Ê Setzen Sie das SFP+-Transceiver-Modul ein und schieben Sie es so bis zum Anschlag in die Anschlussbuchse.
  • Seite 205 Erweiterungskarten und Backup Units Bild 108: Haltebügel verriegeln Ê Klappen Sie den Haltebügel vorsichtig nach oben und verriegeln Sie ihn. Bild 109: Glasfaseranschluss-Schutzstecker anbringen Ê Wenn das SFP+-Transceiver-Modul nicht sofort an einen LC-Anschluss angeschlossen wird, befestigen Sie den Glasfaseranschluss-Schutzstecker an den Glasfaseranschlüssen des Transceivers. Upgrade und Maintenance Manual RX1330 M3...

  • Seite 206: Sfp+-Transceiver-Modul Entfernen

    Erweiterungskarten und Backup Units Sekundäres SFP+-Transceiver-Modul einbauen Bild 110: Sekundäres SFP+-Transceiver-Modul einbauen Ê Bauen Sie das sekundäre SFP+-Transceiver-Modul gegebenenfalls wie oben beschrieben ein. 9.3.2 SFP+-Transceiver-Modul entfernen Upgrade und Repair Unit Hardware: 5 Minuten (URU) Tools: ohne Werkzeug Für Fiber Channel-over-Ethernet (FCoE)-Konfigurationen ist der Ethernet- Server-Adapter mit einem oder mehreren SFP+ (small form-factor pluggable)- Transceiver-Modulen ausgestattet.
  • Seite 207 Erweiterungskarten und Backup Units Bild 111: Glasfaseranschluss-Schutzstecker entfernen Ê Wenn vorhanden, entfernen Sie den Glasfaseranschluss-Schutzstecker vom SFP+-Transceiver-Modul. ACHTUNG! Bewahren Sie den Schutzstecker zur späteren Verwendung auf. Bild 112: Haltebügel entriegeln Ê Entriegeln Sie den Haltebügel auf dem SFP+-Transceiver-Modul und klappen Sie ihn vorsichtig herunter, um den Transceiver aus der Anschlussbuchse zu entfernen.
  • Seite 208 Erweiterungskarten und Backup Units Bild 113: SFP+-Transceiver-Modul entfernen Ê Ziehen Sie das SFP+-Transceiver-Modul aus der Anschlussbuchse. Ê Bringen Sie den Glasfaseranschluss-Schutzstecker an den Glasfaseranschlüssen des Transceivers an. Legen Sie das entfernte SFP+-Transceiver-Modul in einen antistatischen Beutel oder eine andere Schutzverpackung. Upgrade und Maintenance Manual RX1330 M3...

  • Seite 209: Erweiterungskarten Und Riser-Karten

    Erweiterungskarten und Backup Units Erweiterungskarten und Riser-Karten 9.4.1 Erweiterungskarte einbauen Upgrade und Repair Unit Hardware: 10 Minuten (URU) Software: 5 Minuten Tools: ohne Werkzeug 9.4.1.1 Vorbereitende Schritte "BitLocker-Funktionalität anhalten" auf Seite 77 Ê "Server herunterfahren" auf Seite 59 Ê "Netzkabel trennen" auf Seite 60 Ê...

  • Seite 210: Erweiterungskarte Einsetzen

    Erweiterungskarten und Backup Units ACHTUNG! Bewahren Sie die Steckplatzabdeckung zur späteren Verwendung auf. Wenn Sie die Erweiterungskarte ausbauen und keine neue dafür einsetzen, müssen Sie die Steckplatzabdeckung wegen der Kühlung, der einzuhaltenden EMV-Vorschriften und des Brandschutzes wieder einsetzen. 9.4.1.3 Erweiterungskarte einsetzen Ê...

  • Seite 211: Erweiterungskarte Ausbauen

    Erweiterungskarten und Backup Units 9.4.2 Erweiterungskarte ausbauen Upgrade und Repair Unit Hardware: 5 Minuten (URU) Tools: ohne Werkzeug 9.4.2.1 Vorbereitende Schritte "BitLocker-Funktionalität anhalten" auf Seite 77 Ê "Server herunterfahren" auf Seite 59 Ê "Netzkabel trennen" auf Seite 60 Ê "Auf die Komponente zugreifen" auf Seite 61 Ê...

  • Seite 212: Steckplatzabdeckung Einbauen

    Erweiterungskarten und Backup Units 9.4.2.3 Steckplatzabdeckung einbauen Bild 117: Steckplatzabdeckung einbauen – Beispiel Riser-Modul 1 Ê Setzen Sie die Steckplatzabdeckung ein. Achten Sie darauf, dass die Nase an der Steckplatzabdeckung (A) in die entsprechende Öffnung einrastet. 9.4.2.4 Abschließende Schritte Ê Bauen Sie das entsprechende Riser-Modul ein wie in Abschnitt "Riser- Modul einbauen"...

  • Seite 213: Erweiterungskarte Austauschen

    Erweiterungskarten und Backup Units 9.4.3 Erweiterungskarte austauschen Upgrade und Repair Unit Hardware: 10 Minuten (URU) Software: 5 Minuten Tools: Phillips PH2 / (+) No. 2 Schraubendreher (nur zum Ersetzen der Steckplatzabdeckung) Hinweis zum Wiederherstellen der Netzwerkeinstellungen Beim Austausch von Netzwerk-Controllern oder dem System Board, gehen die Netzwerk-Konfigurationseinstellungen im Betriebssystem verloren.

  • Seite 214: Erweiterungskarte Entfernen

    Erweiterungskarten und Backup Units 9.4.3.2 Erweiterungskarte entfernen Ê Entfernen Sie die Erweiterungskarte wie in Abschnitt "Erweiterungskarte ausbauen" auf Seite 211 beschrieben. Ê Wenn die Steckplatzabdeckung der defekten Erweiterungskarte wieder verwendet werden soll, entfernen Sie sie von der Erweiterungskarte, wie in Abschnitt "Steckplatzabdeckung entfernen"...

  • Seite 215: Riser-Karte Austauschen

    Erweiterungskarten und Backup Units "Erweiterungskarten-Firmware aktualisieren" auf Seite 89 Ê "BitLocker-Funktionalität fortsetzen" auf Seite 104 Ê Ê Konfigurieren Sie bei Bedarf die Netzwerkeinstellungen im Betriebssystem entsprechend der ursprünglichen Konfiguration des ausgetauschten Controllers neu (Erweiterungskarte oder Onboard). Die Konfiguration der Netzwerkeinstellungen sollte vom Kunden vorgenommen werden.

  • Seite 216: Riser-Karte Entfernen

    Erweiterungskarten und Backup Units 9.4.4.2 Riser-Karte entfernen Ê Entfernen Sie die Erweiterungskarte wie in Abschnitt "Erweiterungskarte ausbauen" auf Seite 211 beschrieben. Bild 118: Riser-Karte ausbauen – Beispiel Riser-Modul 1 Ê Entfernen Sie die beiden Schrauben (1). Ê Entfernen Sie die Riser-Karte (2). 9.4.4.3 Riser-Karte einbauen Bild 119: Riser-Karte einbauen –...

  • Seite 217: Abschließende Schritte

    Erweiterungskarten und Backup Units 9.4.4.4 Abschließende Schritte Ê Bauen Sie das entsprechende Riser-Modul ein wie in Abschnitt "Riser- Modul einbauen" auf Seite 74 beschrieben. "Erneute Montage" auf Seite 66 Ê "Netzkabel anschließen" auf Seite 70 Ê "Server einschalten" auf Seite 72 Ê...
  • Seite 218 Erweiterungskarten und Backup Units Beispiel RAID-Controller Bild 120: FBU-Adapterkabel vom TFM trennen Ê Trennen Sie das FBU-Adapterkabel vom TFM. Bild 121: TFM entfernen Ê Entfernen Sie die beiden Schrauben (1). Ê Entfernen Sie das TFM (2). Hinweis zum Austausch des TFM: Die beiden Abstandsbolzen können am RAID-Controller verbleiben.

  • Seite 219: Neues Tfm Einbauen

    Erweiterungskarten und Backup Units 9.4.5.3 Neues TFM einbauen Beispiel RAID-Controller Bild 122: TFM einbauen (A) Ê Wenn bisher kein TFM installiert war: Bringen Sie die beiden Abstandsbolzen am RAID-Controller an. Upgrade und Maintenance Manual RX1330 M3...

  • Seite 220: Erweiterungskarten Und Backup Units

    Erweiterungskarten und Backup Units Bild 123: TFM einbauen (B) Ê Befestigen Sie das TFM auf dem RAID Controller mit den zwei Schrauben des TFM-Kits. Bild 124: FBU-Adapter-Kabel anschließen Ê Schließen Sie das FBU-Adapterkabel an das TFM an. Ê Bauen Sie die Erweiterungskarte ein wie in Abschnitt "Erweiterungskarte einsetzen"...

  • Seite 221: Auf Das Riser-Modul In Voller Höhe Aufrüsten

    Erweiterungskarten und Backup Units 9.4.6 Auf das Riser-Modul in voller Höhe aufrüsten Upgrade und Repair Unit Hardware: 10 Minuten (URU) Tools: Phillips PH2 / (+) No. 2 Schraubendreher Bild 125: Hochrüstsatz Riser-Modul in voller Höhe Erweiterungshalterung Schraube 9.4.6.1 Vorbereitende Schritte "Server herunterfahren"...

  • Seite 222: Hochrüstsatz Einbauen

    Erweiterungskarten und Backup Units 9.4.6.2 Hochrüstsatz einbauen Bild 126: Riser-Modul-Halterung entfernen Ê Entfernen Sie die Schraube (1). Ê Entfernen Sie die Riser-Modul-Halterung (2). Ê Entfernen Sie die Riser-Karte aus dem Riser-Modul 3, wie in Abschnitt "Riser-Karte entfernen" auf Seite 216 beschrieben.
  • Seite 223 Erweiterungskarten und Backup Units Bild 128: Erweiterungskarte einbauen – Beispiel Riser-Modul in voller Höhe Ê Bauen Sie die Erweiterungskarte ein wie in Abschnitt "Erweiterungskarte einsetzen" auf Seite 210 beschrieben. Bild 129: Erweiterungshalterung einbauen Ê Befestigen Sie die Erweiterungshalterung mit einer Schraube am Riser- Modul in voller Höhe (siehe Kreis).
  • Seite 224 Erweiterungskarten und Backup Units Bild 130: Riser-Modul in voller Höhe einbauen Ê Setzen Sie die Riser-Karte in den System Board-Steckplatz und drücken Sie die grünen Touchpoints nach unten (siehe Kreise). ACHTUNG! Stellen Sie sicher, dass die EMC-Federn korrekten Kontakt haben (siehe Lupenansichten).

  • Seite 225: Flash Backup Units (Fbu)

    Erweiterungskarten und Backup Units Flash Backup Units (FBU) Die FBU sichert bei einem Stromausfall die Speicherinhalte des RAID- Controllers. Sie können eine FBU einrichten. 9.5.1 FBU einbauen Upgrade und Repair Unit Hardware: 15 Minuten (URU) Tools: Phillips PH1 / (+) No. 1 Schraubendreher (für die Installation des TFM) 9.5.1.1 Vorbereitende Schritte "Server herunterfahren"...

  • Seite 226: Fbu Vorbereiten

    Erweiterungskarten und Backup Units 9.5.1.2 FBU vorbereiten Bild 131: FBU in die Halterung einbauen (A) Ê Setzen Sie die FBU in einem leichten Winkel unter den beiden Halteklammern der Halterung ein. Ê Schieben Sie die FBU hinein, bis sie einrastet. Bild 132: FBU in die Halterung einbauen (B) Ê...

  • Seite 227: Fbu Einbauen

    Erweiterungskarten und Backup Units Bild 133: FBU-Adapterkabel an die FBU anschließen Ê Schließen Sie das Kabelende am FBU-Modul wie dargestellt an das FBU- Adapterkabel an. 9.5.1.3 FBU einbauen Bild 134: Position der Haltebolzen Upgrade und Maintenance Manual RX1330 M3...
  • Seite 228 Erweiterungskarten und Backup Units Bild 135: FBU mit der Halterung einbauen Ê Setzen Sie die Halterung in das Gehäuse ein, sodass die drei Köpfe der Haltebolzen am Gehäuseboden in die offenen Enden der Schlüsselloch- Riegel an der Halterung reichen. Ê Schieben Sie die Halterung in Pfeilrichtung. Die Köpfe der Haltebolzen am Gehäuseboden rasten in die offenen Enden der Schlüsselloch-Riegel an der Halterung ein.

  • Seite 229: Abschließende Schritte

    Erweiterungskarten und Backup Units Bild 136: FBU-Kabel verlegen Ê Führen Sie das FBU-Kabel, wie in der Abbildung gezeigt wird. 9.5.1.4 Abschließende Schritte "Erneute Montage" auf Seite 66 Ê "Netzkabel anschließen" auf Seite 70 Ê "Server einschalten" auf Seite 72 Ê "Erweiterungskarten-Firmware aktualisieren"...

  • Seite 230: Fbu Ausbauen

    Erweiterungskarten und Backup Units 9.5.2 FBU ausbauen Upgrade und Repair Unit Hardware: 15 Minuten (URU) Tools: ohne Werkzeug ACHTUNG! Entsorgen Sie gebrauchte Batterien ordnungsgemäß. Von Kindern ● fernhalten. Entsorgen Sie Flash Backup Units nicht im normalen Müll. Batterien ● müssen gemäß lokaler Bestimmungen bezüglich Sondermüll entsorgt werden.

  • Seite 231: Fbu-Kabel Von Der Fbu Trennen

    Erweiterungskarten und Backup Units Ê Heben Sie die Halterung aus dem Gehäuse. 9.5.2.3 FBU-Kabel von der FBU trennen Bild 138: FBU-Kabel von der FBU trennen Ê Trennen Sie das FBU-Kabel von der FBU. 9.5.2.4 FBU aus der Halterung entfernen Bild 139: FBU aus der Halterung entfernen Ê...

  • Seite 232: Abschließende Schritte

    Erweiterungskarten und Backup Units 9.5.2.5 Abschließende Schritte "Erneute Montage" auf Seite 66 Ê "Netzkabel anschließen" auf Seite 70 Ê "Server einschalten" auf Seite 72 Ê 9.5.3 FBU austauschen Upgrade und Repair Unit Hardware: 15 Minuten (URU) Tools: ohne Werkzeug ACHTUNG! Entsorgen Sie gebrauchte Batterien ordnungsgemäß.

  • Seite 233: Fehlerhafte Fbu Entfernen

    Erweiterungskarten und Backup Units 9.5.3.2 Fehlerhafte FBU entfernen Ê Entfernen Sie die FBU mit der Halterung wie in Abschnitt "FBU mit der Halterung ausbauen" auf Seite 230 beschrieben. Ê Stecken Sie das FBU-Kabel aus der FBU wie in Abschnitt "FBU-Kabel von der FBU trennen"...
  • Seite 234 Erweiterungskarten und Backup Units Upgrade und Maintenance Manual RX1330 M3...

  • Seite 235: Arbeitsspeicher

    Arbeitsspeicher Sicherheitshinweise ACHTUNG! Installieren Sie keine nicht unterstützten Speichermodule von ● Drittanbietern. Weitere Informationen zu unterstützten Speichermodulen finden Sie in Abschnitt "Grundlegende Informationen" auf Seite 236. Speichermodule können auch nach dem Herunterfahren heiß sein. ● Warten Sie, bis die Komponenten abgekühlt sind, bevor Sie Speichermodule ein- oder ausbauen, um Verbrennungen zu vermeiden.

  • Seite 236: Grundlegende Informationen

    Arbeitsspeicher 10.1 Grundlegende Informationen Slot2 DIMM2A Riser card (x4) DIMM1A Riser card (x8) DIMM2B Slot1 DIMM1B Standard Intel i210 SATA5 SATA1-4 Shared Jumper iRMC Intel Indicate SATA6 i210 Front Micro Managem. I2C5 Service PWR4 Bild 140: Steckplätze des Arbeitsspeichers Das System Board besitzt vier Steckplätze für Speichermodule. 10.1.1 Speicherreihenfolge 10.1.1.1 Bestückungsregeln –...

  • Seite 237: Betriebsmodi

    Arbeitsspeicher Kanal Steckplatz- Tabelle 5: Einbaureihenfolge 10.1.1.2 Betriebsmodi – In einer symmetrischen Zweikanalkonfiguration kann die maximale Performance erreicht werden. Deshalb müssen beide Kanäle mit derselben Speicherkapazität belegt werden. Die DRAM-Gerätetechnologie (1 Gbit / 2 Gbit / 4 Gbit) kann je nach Kanal unterschiedlich sein. –...

  • Seite 238: Speichermodul Einbauen

    Arbeitsspeicher 10.2 Speichermodul einbauen Upgrade und Repair Unit Hardware: 5 Minuten (URU) Tools: ohne Werkzeug 10.2.1 Vorbereitende Schritte "BitLocker-Funktionalität anhalten" auf Seite 77 Ê "Server herunterfahren" auf Seite 59 Ê "Netzkabel trennen" auf Seite 60 Ê "Auf die Komponente zugreifen" auf Seite 61 Ê...

  • Seite 239: Abschließende Schritte

    Arbeitsspeicher Bild 142: Speichermodul einbauen Ê Richten Sie die Einkerbung an der Unterseite des Speichermoduls an der Codierung des Speichersteckplatzes aus. Ê Drücken Sie das Speichermodul nach unten, bis die Auswurfhebel in die Aussparungen an beiden Enden des Moduls einrasten. 10.2.4 Abschließende Schritte "Erneute Montage"...

  • Seite 240: Speichermodul Ausbauen

    Arbeitsspeicher 10.3 Speichermodul ausbauen Upgrade und Repair Unit Hardware: 5 Minuten (URU) Tools: ohne Werkzeug 10.3.1 Vorbereitende Schritte "BitLocker-Funktionalität anhalten" auf Seite 77 Ê "Server herunterfahren" auf Seite 59 Ê "Netzkabel trennen" auf Seite 60 Ê "Auf die Komponente zugreifen" auf Seite 61 Ê...

  • Seite 241: Abschließende Schritte

    Arbeitsspeicher 10.3.3 Abschließende Schritte "Erneute Montage" auf Seite 66 Ê "Netzkabel anschließen" auf Seite 70 Ê "Server einschalten" auf Seite 72 Ê "BitLocker-Funktionalität fortsetzen" auf Seite 104 Ê 10.4 Speichermodul austauschen Upgrade und Repair Unit Hardware: 5 Minuten (URU) Tools: ohne Werkzeug 10.4.1 Vorbereitende Schritte "Defekte Server ermitteln"...

  • Seite 242: Abschließende Schritte

    Arbeitsspeicher 10.4.4 Abschließende Schritte "Erneute Montage" auf Seite 66 Ê "Netzkabel anschließen" auf Seite 70 Ê "Server einschalten" auf Seite 72 Ê "Fehlerstatus nach dem Austausch von Speichermodulen oder CPUs Ê zurücksetzen" auf Seite 94 "Ausgetauschte Komponenten im System-BIOS aktivieren" auf Seite 98 Ê...

  • Seite 243: Prozessor (Cpu)

    Prozessor (CPU) Sicherheitshinweise ACHTUNG! Installieren Sie keine nicht unterstützten CPUs. Weitere ● Informationen zu unterstützten CPUs finden Sie in Abschnitt "Unterstützte CPUs" auf Seite 244. Leiterplatten und gelötete Teile der internen Optionen sind ● ungeschützt und können durch statische Elektrizität beschädigt werden.

  • Seite 244: Grundlegende Informationen

    Dual Core Pentium G4xxx-CPU – ein CPU-Sockel LGA 1151 Die aktuellsten System-Informationen erhalten Sie über den Hardware- Konfigurator Ihres Servers, der online unter der folgenden Adresse zur Verfügung steht: http://ts.fujitsu.com/products/standard_servers/index.htm Für Japan: http://jp.fujitsu.com/platform/server/primergy/system/ 11.2 CPU hochrüsten oder austauschen Field Replaceable Unit...

  • Seite 245: Den Kühlkörper Entfernen

    Prozessor (CPU) "Netzkabel trennen" auf Seite 60 Ê "Auf die Komponente zugreifen" auf Seite 61 Ê "Riser-Modul ausbauen" auf Seite 72 Ê 11.2.2 Den Kühlkörper entfernen Bild 145: Den Kühlkörper entfernen Ê Lösen Sie die vier Schrauben des Kühlkörpers über Kreuz, entsprechend der Nummerierung.

  • Seite 246: Cpu Ausbauen

    Prozessor (CPU) 11.2.3 CPU ausbauen Bild 146: Spannbügel lösen Ê Drücken Sie den Spannbügel nach unten und vom Sockel weg, um ihn zu lösen (1). Ê Klappen Sie den Spannbügel zurück (2). Bild 147: CPU ausbauen Ê Drehen Sie den Spannbügel, um die Prozessorhalterung vom Sockel abzuheben.

  • Seite 247: Cpu Einbauen

    Prozessor (CPU) 11.2.4 CPU einbauen Ê Vergewissern Sie sich, dass die oben auf der CPU aufgedruckte CPU- Modell-Nummer den Anforderungen entspricht. Ê Wenn vorhanden, entfernen Sie die Schutzkappe von der Unterseite der CPU. Bild 148: CPU einbauen Ê Fassen Sie die CPU mit Ihrem Daumen und Zeigefinger. Achten Sie darauf, dass sich die Einkerbungen in der CPU an den Kodierungsstiften im Sockel (siehe Kreise) ausrichten.
  • Seite 248 Prozessor (CPU) Bild 149: Prozessorhalterung schließen (A) Ê Schließen Sie die Prozessorhalterung über der CPU, lassen Sie dabei jedoch den Spannbügel geöffnet. Bild 150: Prozessorhalterung schließen (B) Ê Schließen Sie den Spannbügel und achten Sie darauf, dass die Vorderkante der Prozessorhalterung dabei unter den Kopf des Haltebolzens (siehe Lupenansicht) geschoben wird.
  • Seite 249 Prozessor (CPU) Bild 151: Spannbügel einrasten Ê Rasten Sie den Spannbügel in der Prozessorhalterung ein. Upgrade und Maintenance Manual RX1330 M3...

  • Seite 250: Wärmeleitpaste Auftragen

    Prozessor (CPU) 11.2.5 Wärmeleitpaste auftragen Für Japan muss der zuständige Servicetechniker die separat bereitgestellten Anweisungen befolgen. Wenn der Hochrüst- oder Austauschsatz für die CPU einen neuen Kühlkörper umfasst, wurde bereits eine dünne Schicht Wärmeleitpaste auf die untere Oberfläche aufgetragen. Fahren Sie in diesem Fall mit Abschnitt "Kühlkörper einbauen"...
  • Seite 251 Prozessor (CPU) Bild 153: Wärmeleitpaste auftragen Ê Tragen Sie eine kleine punktförmige Menge der Wärmeleitpaste wie dargestellt zur Mitte der CPU-Oberfläche hin auf (1,0 Gramm, siehe Beschreibung oben). ACHTUNG! Mischen Sie keine unterschiedlichen Arten Wärmeleitpaste. Upgrade und Maintenance Manual RX1330 M3...

  • Seite 252: Kühlkörper Einbauen

    Prozessor (CPU) 11.2.6 Kühlkörper einbauen Bild 154: Kühlkörper einbauen Ê Vergewissern Sie sich, dass die Ausrichtung der Kühlkörper-Lamellen Luftströmungs-Richtung entspricht! Ê Setzen Sie den Kühlkörper vorsichtig wie dargestellt auf die vier Gewindelöcher auf. ACHTUNG! – Vergewissern Sie sich, dass die Kühlkörper-Schrauben ordnungsgemäß...

  • Seite 253: Abschließende Schritte

    Prozessor (CPU) 11.2.7 Abschließende Schritte "Erneute Montage" auf Seite 66 Ê "Netzkabel anschließen" auf Seite 70 Ê "Server einschalten" auf Seite 72 Ê Wird das System nach dem Tausch oder Upgrade eines Prozessors eingeschaltet, blinkt die Global-Error-Anzeige und die Fehlermeldung CPU has been changed wird ausgegeben.

  • Seite 254: Kühlkörper Austauschen

    Prozessor (CPU) 11.3 Kühlkörper austauschen Field Replaceable Unit Hardware: 15 Minuten (FRU) Tools: Phillips PH2 / (+) No. 2 Schraubendreher 11.3.1 Vorbereitende Schritte "Defekte Server ermitteln" auf Seite 56 Ê "Server herunterfahren" auf Seite 59 Ê "Netzkabel trennen" auf Seite 60 Ê...

  • Seite 255: Abschließende Schritte

    Prozessor (CPU) 11.3.4 Abschließende Schritte "Erneute Montage" auf Seite 66 Ê "Netzkabel anschließen" auf Seite 70 Ê "Server einschalten" auf Seite 72 Ê Upgrade und Maintenance Manual RX1330 M3...
  • Seite 256 Prozessor (CPU) Upgrade und Maintenance Manual RX1330 M3...

  • Seite 257: Bedienbare Laufwerke

    Bedienbare Laufwerke Sicherheitshinweise ACHTUNG! Machen Sie sich, bevor Sie ein bedienbares Laufwerk einbauen, mit ● der Benutzerdokumentation für das Laufwerk vertraut. Stellen Sie beim Einsetzen eines bedienbaren Laufwerks in den ● Server sicher, dass Sie keines der angeschlossenen Kabel einklemmen oder überdehnen. Halten Sie das bedienbare Laufwerk beim Einbau an seinen ●...

  • Seite 258: Grundlegende Informationen

    Bedienbare Laufwerke 12.1 Grundlegende Informationen Sie können ein 5,25-Zoll-Slimline-ODD einbauen. Der Einbauplatz hängt von der HDD-Konfiguration (2,5 Zoll oder 3,5 Zoll) ab. Die Vorgehensweise zum Ein-/Ausbau ist mit Ausnahme der Verlegung der Kabel und des ODD-Netzanschlusses am System Board (siehe Abschnitt "Onboard-Anschlüsse"...
  • Seite 259 Bedienbare Laufwerke 2,5-Zoll HDD-Konfiguration Bild 157: Position des ODD-Einbauplatzes – Beispiel 2,5-Zoll-HDD-Konfiguration Bild 158: ODD-Kabel verlegen – Beispiel 2,5-Zoll-HDD-Konfiguration Upgrade und Maintenance Manual RX1330 M3...

  • Seite 260: Optisches Laufwerk (Odd)

    Bedienbare Laufwerke 12.2 Optisches Laufwerk (ODD) 12.2.1 Optisches Laufwerk einbauen Upgrade und Repair Unit Hardware: 5 Minuten (URU) Tools: Phillips PH1 / (+) Nr. 1 Schraubendreher 12.2.1.1 Vorbereitende Schritte "BitLocker-Funktionalität anhalten" auf Seite 77 Ê "Server herunterfahren" auf Seite 59 Ê...

  • Seite 261: Optisches Laufwerk Einbauen

    Bedienbare Laufwerke ACHTUNG! Bewahren Sie die Leerblende auf. Wenn Sie das bedienbare Laufwerk wieder ausbauen und kein neues dafür einsetzen, dann bauen Sie die Leerblende zum Zweck der Kühlung, der Einhaltung der EMV- Vorschriften und des Brandschutzes erneut ein. 12.2.1.3 Optisches Laufwerk einbauen Bild 160: ODD-Haken an Lüfterbrücke Ê...
  • Seite 262 Bedienbare Laufwerke Bild 161: ODD-Haken in das optische Laufwerk (ODD) einbauen Ê Befestigen Sie den ODD-Haken mit zwei Schrauben an der Rückseite des ODDs (siehe Pfeil und Kreise). Bild 162: Optisches Laufwerk einbauen Ê Schieben Sie das optische Laufwerk in den Einbauplatz (1) und drücken Sie dabei gleichzeitig dessen Vorderseite leicht nach unten, bis der ODD-Haken einrastet (2).

  • Seite 263: Rx1330 M3 Upgrade Und Maintenance Manual

    Bedienbare Laufwerke Bild 163: Kabel anschließen (Beispiel mit zweiter 2,5-Zoll-HDD-Backplane) Bild 164: Kabel anschließen (Beispiel ohne zweite 2,5-Zoll-HDD-Backplane) Ê Schließen Sie das ODD-Stromversorgungskabel (1) an das optische Laufwerk an. Ê Schließen Sie das SATA-Kabel (2) an das optische Laufwerk an. Den Verkabelungsplan finden Sie in Abschnitt "Verkabelungspläne"...

  • Seite 264: Optisches Laufwerk Entfernen

    Bedienbare Laufwerke 12.2.2 Optisches Laufwerk entfernen Field Replaceable Unit Hardware: 5 Minuten (FRU) Tools: Phillips PH1 / (+) Nr. 1 Schraubendreher 12.2.2.1 Vorbereitende Schritte "Backup- und optische Speichermedien entfernen" auf Seite 81 Ê "BitLocker-Funktionalität anhalten" auf Seite 77 Ê "Server herunterfahren" auf Seite 59 Ê...
  • Seite 265 Bedienbare Laufwerke Ê Trennen Sie das ODD-Stromversorgungskabel und das SATA-Kabel vom optischen Laufwerk. Bild 167: Optisches Laufwerk entfernen Ê Drücken Sie den ODD-Haken in Pfeilrichtung, bis er ausrastet (1). Ê Ziehen Sie das optische Laufwerk aus dem Einbauplatz (2). Bild 168: ODD-Haken vom optischen Laufwerk entfernen Ê...

  • Seite 266: Leerblende Einbauen

    Bedienbare Laufwerke 12.2.2.3 Leerblende einbauen Bild 169: Leerblende einbauen Ê Schieben Sie die Leerblende nach innen, bis sie rechts einrastet. 12.2.2.4 Abschließende Schritte "Erneute Montage" auf Seite 66 Ê "Netzkabel anschließen" auf Seite 70 Ê "Server einschalten" auf Seite 72 Ê...

  • Seite 267: Fehlerhaftes Optisches Laufwerk Entfernen

    Bedienbare Laufwerke "Netzkabel trennen" auf Seite 60 Ê "Auf die Komponente zugreifen" auf Seite 61 Ê 12.2.3.2 Fehlerhaftes optisches Laufwerk entfernen Ê Entfernen Sie das optische Laufwerk wie in Abschnitt "Optisches Laufwerk entfernen" auf Seite 264 beschrieben. 12.2.3.3 Neues optisches Laufwerk einbauen Ê...
  • Seite 268 Bedienbare Laufwerke Upgrade und Maintenance Manual RX1330 M3...

  • Seite 269: Frontpanel

    Frontpanel Sicherheitshinweise ACHTUNG! Stellen Sie beim Einsetzen des Frontpanels in den Server sicher, ● dass Sie keine der angeschlossenen Kabel einklemmen oder überdehnen. Leiterplatten und gelötete Teile der internen Optionen sind ● ungeschützt und können durch statische Elektrizität beschädigt werden. Sie müssen sich immer statisch entladen (z. B. durch Berühren eines geerdeten Gegenstandes), bevor Sie mit elektrostatisch gefährdeten Bauelementen (EGB) arbeiten.

  • Seite 270: Frontpanel-Modul

    Frontpanel 13.2 Frontpanel-Modul 13.2.1 Frontpanel-Modul austauschen Field Replaceable Unit Hardware: 10 Minuten (FRU) Software: 5 Minuten Tools: Phillips PH1 / (+) Nr. 1 Schraubendreher Hinweis zum Backup bzw. zur Wiederherstellung der Systeminformationen Das Frontpanel umfasst den Chassis-ID-EPROM, der Systeminformationen wie Servername und -modell, Gehäusetyp, Seriennummer und Herstellungsdaten enthält.

  • Seite 271: Vorbereitende Schritte

    Frontpanel 13.2.1.1 Vorbereitende Schritte "Defekte Server ermitteln" auf Seite 56 Ê "BitLocker-Funktionalität anhalten" auf Seite 77 Ê "Server herunterfahren" auf Seite 59 Ê "Netzkabel trennen" auf Seite 60 Ê "Auf die Komponente zugreifen" auf Seite 61 Ê 13.2.1.2 Frontpanel-Modul entfernen Bild 170: Kabel trennen (A) Ê...
  • Seite 272 Frontpanel Bild 172: Frontpanel-Modul entfernen Ê Entfernen Sie die beiden Schrauben (1). Ê Ziehen Sie das Frontpanel-Modul aus seinem Einbauplatz, bis die Halterung vollständig frei liegt (2). Bild 173: Kabel vom Frontpanel-Modul entfernen Ê Öffnen Sie den Kabelbinder und trennen Sie das Frontpanel-Kabel (1). Schneiden Sie den Kabelbinder nicht durch.

  • Seite 273: Frontpanel-Modul Einbauen

    Frontpanel Ê Öffnen Sie gegebenenfalls den Kabelbinder und trennen Sie das Front- VGA-Kabel (3). Schneiden Sie den Kabelbinder nicht durch. Ê Bauen Sie gegebenenfalls das vordere VGA-Board mit dem Front-VGA- Anschluss aus, wie in Abschnitt "Front-VGA-Board ausbauen" auf Seite 278 beschrieben 13.2.1.3 Frontpanel-Modul einbauen Ê...
  • Seite 274 Frontpanel Bild 175: Frontpanel-Modul einbauen Ê Schieben Sie das Frontpanel-Modul in seinen Einbauplatz (1). Ê Befestigen Sie das Frontpanel-Modul mit zwei Schrauben (2). Bild 176: Kabel anschließen (A) Ê Schließen Sie das Frontpanel-Kabel (1) und das Front-USB-Kabel (2) am System Board an. Bild 177: Kabel anschließen (B) Ê...

  • Seite 275: Abschließende Schritte

    Frontpanel 13.2.1.4 Abschließende Schritte "Erneute Montage" auf Seite 66 Ê "Netzkabel anschließen" auf Seite 70 Ê "Server einschalten" auf Seite 72 Ê "Chassis ID PROM Tool" auf Seite 107 Ê "Backup / Wiederherstellung der Systeminformationen überprüfen" auf Ê Seite 88 "BitLocker-Funktionalität fortsetzen"...

  • Seite 276: Front Vga-Board

    Frontpanel 13.3 Front VGA-Board 13.3.1 Front-VGA-Board einbauen Upgrade und Repair Unit Hardware: 10 Minuten (URU) Tools: Phillips PH1 / (+) Nr. 1 Schraubendreher 13.3.1.1 Vorbereitende Schritte "Server herunterfahren" auf Seite 59 Ê "Netzkabel trennen" auf Seite 60 Ê "Auf die Komponente zugreifen" auf Seite 61 Ê...

  • Seite 277: Front-Vga-Board Einbauen

    Frontpanel 13.3.1.3 Front-VGA-Board einbauen Bild 179: Front-VGA-Board einbauen Ê Schieben Sie den Front-VGA-Anschluss in die entsprechende Aussparung und befestigen Sie das Front-VGA-Kabel mit zwei Schrauben (2). Ê Führen Sie den Kabelbinder unter dem Front-VGA-Board hindurch (3). 13.3.1.4 Abschließende Schritte "Frontpanel-Modul einbauen" auf Seite 273 Ê...

  • Seite 278: Front-Vga-Board Ausbauen

    Frontpanel "Netzkabel trennen" auf Seite 60 Ê "Auf die Komponente zugreifen" auf Seite 61 Ê "Frontpanel-Modul entfernen" auf Seite 271 Ê 13.3.2.2 Front-VGA-Board ausbauen Bild 180: Front-VGA-Board ausbauen Ê Wenn das VGA-Kabel mit einem Kabelbinder gesichert ist, ziehen Sie den Kabelbinder heraus.

  • Seite 279: Front-Vga-Board Austauschen

    Frontpanel 13.3.3 Front-VGA-Board austauschen Upgrade und Repair Unit Hardware: 10 Minuten (URU) Tools: Phillips PH1 / (+) Nr. 1 Schraubendreher 13.3.3.1 Vorbereitende Schritte "Defekte Server ermitteln" auf Seite 56 Ê "Server herunterfahren" auf Seite 59 Ê "Netzkabel trennen" auf Seite 60 Ê...

  • Seite 280: Frontpanel Am Qrl (Konfiguration 10 X 2,5-Zoll-Hdds)

    Frontpanel 13.4 Frontpanel am QRL (Konfiguration 10 x 2,5- Zoll-HDDs) 13.4.1 Frontpanel am QRL austauschen Field Replaceable Unit Hardware: 10 Minuten (FRU) Software: 5 Minuten Tools: Phillips PH1 / (+) Nr. 1 Schraubendreher Hinweis zum Backup bzw. zur Wiederherstellung der Systeminformationen Das Frontpanel umfasst den Chassis-ID-EPROM, der Systeminformationen wie Servername und -modell, Gehäusetyp,...

  • Seite 281: Frontpanel Am Qrl Entfernen

    Frontpanel 13.4.1.2 Frontpanel am QRL entfernen Der Frontpanel-QRL und das Frontpanel-Kabel sind zu einem Ersatzteil zusammengefasst. Bild 181: Frontpanel-Kabel trennen Ê Ziehen Sie die Verriegelung nach oben (1). Ê Ziehen Sie das Frontpanel-Kabel heraus (2). Bild 182: Frontpanel-Kabel trennen (B) Upgrade und Maintenance Manual RX1330 M3...
  • Seite 282 Frontpanel Ê Führen Sie das Frontpanel-Kabel (Flachbandkabel) durch die Öffnung (siehe Kreis). Bild 183: Frontpanel am QRL entfernen (A) Ê Entfernen Sie die beiden Schrauben (siehe Kreise). Bild 184: Frontpanel am QRL entfernen (B) Ê Entfernen Sie das Frontpanel. Ê Ziehen Sie das Frontpanel-Kabel durch die Öffnung. Upgrade und Maintenance Manual RX1330 M3...

  • Seite 283: Frontpanel Am Qrl Anbringen

    Frontpanel 13.4.1.3 Frontpanel am QRL anbringen Bild 185: Frontpanel einbauen (A) Ê Führen Sie das Frontpanel-Kabel durch die Öffnung. Bild 186: Frontpanel einbauen (B) Ê Setzen Sie das Frontpanel auf den QRL. Ê Befestigen Sie das Frontpanel mit zwei Schrauben (siehe Abbildung 183). Ê...

  • Seite 284: Abschließende Schritte

    Frontpanel Bild 187: Frontpanel-Kabel anschließen (B) Ê Ziehen Sie die Verriegelung nach oben (1). Ê Biegen Sie das Kabel für eine leichtere Führung manuell um 90 Grad. Ê Führen Sie das Frontpanel-Kabel ein (2). Stellen Sie sicher, dass das Frontpanel-Kabel wie dargestellt angebracht ist (blaue Markierung). Ê...

  • Seite 285: System Board Und Komponenten

    System Board und Komponenten Sicherheitshinweise ACHTUNG! Manche Bauelemente und Komponenten innerhalb des Servers sind ● auch nach dem Herunterfahren noch heiß. Warten Sie nach dem Herunterfahren des Servers, bis heiße Komponenten abgekühlt sind, bevor Sie interne Optionen ein- oder ausbauen. Leiterplatten und gelötete Teile der internen Optionen sind ●...

  • Seite 286: Grundlegende Informationen

    System Board und Komponenten 14.1 Grundlegende Informationen In diesem Abschnitt finden Sie Anweisungen zum System Board und folgenden Komponenten: Der CMOS-Speicher (flüchtiger BIOS-Speicher) und die Echtzeituhr werden ● von einer Lithium-Knopfzelle (CMOS-Batterie) betrieben. Diese Knopfzelle ist je nach Umgebungstemperatur und Nutzung bis zu zehn Jahre haltbar. Wenn die CMOS-Batterie aufgebraucht ist oder unter einen Mindestspannungspegel fällt, muss sie unmittelbar ausgetauscht werden.

  • Seite 287: Cmos-Batterie

    System Board und Komponenten 14.2 CMOS-Batterie 14.2.1 CMOS-Batterie austauschen Upgrade und Repair Unit Hardware: 5 Minuten (URU) Tools: ohne Werkzeug; empfohlen: Zahnstocher Sicherheitshinweise ACHTUNG! Die CMOS-Batterie darf nur durch identische oder vom Hersteller ● empfohlene Typen ersetzt werden. Halten Sie Lithium-Batterien fern von Kindern. ●...

  • Seite 288: Fehlerhafte Cmos-Batterie Austauschen

    System Board und Komponenten 14.2.1.2 Fehlerhafte CMOS-Batterie austauschen Bild 188: CMOS-Batterie austauschen Ê Drücken Sie die Entriegelungsfeder in Pfeilrichtung (1), so dass die CMOS- Batterie etwas aus der Halterung springt. Ê Entfernen Sie die CMOS-Batterie (2). ACHTUNG! Scharfkantige Werkzeuge wie Schraubendreher könnten System Board- Komponenten beschädigen, wenn man damit abrutscht.

  • Seite 289: Usb-Flash-Modul (Ufm)

    System Board und Komponenten 14.3 USB-Flash-Modul (UFM) 14.3.1 UFM einbauen Upgrade und Repair Unit Hardware: 5 Minuten (URU) Software: 5 Minuten Tools: ohne Werkzeug 14.3.1.1 Vorbereitende Schritte "BitLocker-Funktionalität anhalten" auf Seite 77 Ê "Server herunterfahren" auf Seite 59 Ê "Netzkabel trennen" auf Seite 60 Ê...

  • Seite 290: Abschließende Schritte

    System Board und Komponenten Bild 190: Position auf dem System Board Bild 191: UFM einbauen Ê Schließen Sie das UFM an das System Board an. Der UFM-Abstandshalter muss in die Öffnung auf dem System Board einrasten. 14.3.1.3 Abschließende Schritte Ê Bauen Sie das Riser-Modul 3 ein, wie in Abschnitt "Riser-Modul einbauen"...

  • Seite 291: Softwarekonfiguration

    Referenzhandbuch "System Board BIOS Setup Utility". Für Japan Ziehen Sie bei der ESXi-Einrichtung die entsprechende Version der "VMware vSphere Software Description" heran, die über den nachfolgend angegebenen URL verfügbar ist, und installieren Sie ESXi neu auf dem USB-Flash-Modul. http://jp.fujitsu.com/platform/server/primergy/software/vmware/manual/ Upgrade und Maintenance Manual RX1330 M3...

  • Seite 292: Ufm Entfernen

    System Board und Komponenten 14.3.2 UFM entfernen Upgrade und Repair Unit Hardware: 5 Minuten (URU) Tools: – Phillips PH1 / (+) Nr. 1 Schraubendreher – Kombizange und Flachzange 14.3.2.1 Vorbereitende Schritte "BitLocker-Funktionalität anhalten" auf Seite 77 Ê "Server herunterfahren" auf Seite 59 Ê...
  • Seite 293 System Board und Komponenten Bild 193: Verbleibender UFM-Abstandshalter ACHTUNG! Das UFM enthält Kundendaten (z.B. IP-Adresse, Lizenz etc.). Nach dem Austausch des UFM, müssen Sie das defekte UFM an den Kunden weitergeben, und ihn um die Entsorgung bitten. Wird die Entsorgung des defekten UFMs vom Kunden gefordert, brechen Sie das UFM nach dem folgenden Verfahren in zwei Teile, und entsorgen Sie es.

  • Seite 294: Abschließende Schritte

    System Board und Komponenten Bild 195: Verfahren zum Brechen des UFM in zwei Teile Ê Verwenden Sie eine Spitzzange und eine Kombizange um das UFM in zwei Teile zu brechen, wie in der Abbildung dargestellt. 14.3.2.3 Abschließende Schritte Ê Bauen Sie das Riser-Modul 3 ein, wie in Abschnitt "Riser-Modul einbauen"...

  • Seite 295: Ufm Austauschen

    System Board und Komponenten 14.3.3 UFM austauschen Upgrade und Repair Unit Hardware: 5 Minuten (URU) Software: 5 Minuten Tools: – Phillips PH1 / (+) Nr. 1 Schraubendreher – Kombizange und Flachzange 14.3.3.1 Vorbereitende Schritte "Defekte Server ermitteln" auf Seite 56 Ê...

  • Seite 296: Neues Ufm Einbauen

    System Board und Komponenten 14.3.3.3 Neues UFM einbauen Bild 196: UFM-Abstandshalter ausbauen Ê Entfernen Sie die Nylonschraube aus dem UFM (1). Ê Entfernen Sie den UFM-Abstandshalter (2). Bild 197: UFM einbauen Ê Schließen Sie das UFM an das System Board und den verbliebenen UFM- Abstandshalter (1) an.

  • Seite 297: Abschließende Schritte

    System Board und Komponenten 14.3.3.4 Abschließende Schritte Ê Bauen Sie das Riser-Modul 3 ein, wie in Abschnitt "Riser-Modul einbauen" auf Seite 74 beschrieben. "Erneute Montage" auf Seite 66 Ê "Netzkabel anschließen" auf Seite 70 Ê "Server einschalten" auf Seite 72 Ê...

  • Seite 298: Tpm (Trusted Platform Module)

    System Board und Komponenten 14.4 TPM (Trusted Platform Module) 14.4.1 TPM einbauen Field Replaceable Unit Hardware: 5 Minuten (FRU) Software: 5 Minuten Tools: – Bit-Schraubendreher – TPM-Biteinsatz Für Japan: – TPM-Befestigungswerkzeug (S26361-F3552-L909) 14.4.1.1 Vorbereitende Schritte "BitLocker-Funktionalität anhalten" auf Seite 77 Ê...

  • Seite 299: Tpm Einbauen

    System Board und Komponenten 14.4.1.2 TPM einbauen Bild 198: TPM-Einbausatz TPM (Trusted Platform Module) TPM-Spezialschraube TPM-Abstandshalter TPM-Biteinsatz für TPM- Spezialschraube Der schwarze TPM- Abstandshalter wird für diesen Server nicht verwendet. Slot2 DIMM2A Riser card (x4) DIMM1A Riser card (x8) DIMM2B Slot1 DIMM1B Standard...
  • Seite 300 System Board und Komponenten Bild 200: TPM-Abstandshalter auf System Board stecken Ê Stecken Sie den TPM-Abstandshalter in die Öffnung im System Board. Bild 201: TPM-Biteinsatz Ê Setzen Sie den TPM-Biteinsatz oder das TPM-Befestigungswerkzeug (für Japan) in einen Bit-Schraubendreher. Bild 202: TPM einbauen Ê...

  • Seite 301: Abschließende Schritte

    System Board und Komponenten Ê Befestigen Sie das TPM mit der TPM-Spezialschraube oder (2) dem TPM- Befestigungswerkzeug (für Japan). ACHTUNG! Ziehen Sie die Schraube nicht zu fest an. Drehen Sie nur solange bis der Schraubenkopf das TPM leicht berührt (Drehmoment von 0,6 Nm).

  • Seite 302: Tpm Ausbauen

    System Board und Komponenten 14.4.2 TPM ausbauen Field Replaceable Unit Hardware: 30 Minuten (FRU) Tools: System Board ausbauen: – Phillips PH2 / (+) No. 2 Schraubendreher TPM ausbauen: – Bit-Schraubendreher – Flachzange – TPM-Biteinsatz Für Japan: – TPM-Befestigungswerkzeug (S26361-F3552-L909) ACHTUNG! Weisen Sie Ihre Ansprechpartner darauf hin, dass sie Ihnen alle Wiederherstellungsschlüssel des Systems zur Verfügung stellen müssen, damit diese später in das TPM zurückgespeichert werden...
  • Seite 303 Computer gespeicherten Informationen entschlüsselt. Weitere Informationen darüber, wie BitLocker Drive Encryption deaktiviert wird, finden Sie in der Microsoft Knowledge Base. Fujitsu-Servicepartner finden zusätzliche Informationen (auch in Japanisch) auf den Fujitsu-Extranet-Webseiten. Ê Deaktivieren Sie das TPM im System Board-BIOS. Gehen Sie wie folgt vor: Ê...

  • Seite 304: Tpm Ausbauen

    System Board und Komponenten 14.4.2.2 TPM ausbauen "Defektes System Board entfernen" auf Seite 320 Ê Ê Legen Sie das System Board mit der Bestückungsseite nach unten auf eine weiche, antistatische Oberfläche. Bild 203: TPM-Schraube entfernen Ê Lokalisieren Sie das eingekerbte untere Ende der TPM-Schraube (1). Ê...

  • Seite 305: Abschließende Schritte

    System Board und Komponenten Bild 204: TPM-Abstandshalter entfernen Ê Drücken Sie mit einer Flachzange die Haken am TPM-Abstandshalter (1, siehe Lupenansicht) zusammen und entfernen Sie ihn vom System Board (2). Wenn das TPM ausgetauscht werden muss, kann der TPM- Abstandshalter auf dem System Board bleiben. 14.4.2.3 Abschließende Schritte "Neues System Board einbauen"...

  • Seite 306: Tpm Austauschen

    System Board und Komponenten 14.4.3 TPM austauschen Field Replaceable Unit Hardware: 30 Minuten (FRU) Tools: System Board ausbauen: – Phillips PH2 / (+) No. 2 Schraubendreher TPM austauschen: – Bit-Schraubendreher – TPM-Biteinsatz – Feiner Schlitzschraubendreher (2 x 0,4 mm) Für Japan: –...

  • Seite 307: Defektes Tpm Entfernen

    System Board und Komponenten 14.4.3.2 Defektes TPM entfernen Ê Entfernen Sie das TPM wie in Abschnitt "TPM ausbauen" auf Seite 302 beschrieben. Ê Lassen Sie den TPM-Abstandshalter auf dem System Board, wenn Sie das defekte TPM entfernen. 14.4.3.3 Neues TPM einbauen Der TPM-Abstandshalter befindet sich bereits auf dem System Board.

  • Seite 308: Sata Dom

    System Board und Komponenten 14.5 SATA DOM 14.5.1 SATA DOM einbauen Upgrade und Repair Unit Hardware: 5 Minuten (URU) Tools: ohne Werkzeug Im RX1330 M3 können zwei SATA DOM installiert werden. Wenn ein zweites SATA DOM installiert wird, kann kein ODD verwendet werden. 14.5.1.1 Vorbereitende Schritte "Server herunterfahren"...

  • Seite 309: Abschließende Schritte

    System Board und Komponenten Bild 207: Erstes SATA DOM einbauen Ê Schließen Sie das erste SATA DOM am Anschluss "SATA6 DOM" auf dem System Board an. Bild 208: Zweites SATA DOM einbauen Ê Wenn vorhanden, trennen Sie das SATA-Kabel für ein ODD vom Anschluss "SATA6 DOM"...

  • Seite 310: Ausbauen Des Sata Dom

    System Board und Komponenten 14.5.2 Ausbauen des SATA DOM Upgrade und Repair Unit Hardware: 5 Minuten (URU) Tools: ohne Werkzeug 14.5.2.1 Vorbereitende Schritte "Server herunterfahren" auf Seite 59 Ê "Netzkabel trennen" auf Seite 60 Ê "Auf die Komponente zugreifen" auf Seite 61 Ê...

  • Seite 311: Sata-Dom-Kabel Austauschen

    System Board und Komponenten 14.5.3 SATA-DOM-Kabel austauschen Upgrade und Repair Unit Hardware: 5 Minuten (URU) Tools: ohne Werkzeug 14.5.3.1 Vorbereitende Schritte "Defekte Server ermitteln" auf Seite 56 Ê "Server herunterfahren" auf Seite 59 Ê "Netzkabel trennen" auf Seite 60 Ê "Auf die Komponente zugreifen"...

  • Seite 312: Irmc Micro-Sd-Karte

    System Board und Komponenten 14.6 iRMC Micro-SD-Karte Die iRMC Micro-SD-Karte ist erforderlich, um die eLCM-Funktion (Embedded Lifecycle Management) des iRMC verwenden zu können. Es wird ein gültiger eLCM-Lizenzschlüssel benötigt, der immer zusammen mit der iRMC Micro-SD-Karte gekauft und über die Web- Schnittstelle des iRMC aktiviert wird.

  • Seite 313: Abschließende Schritte

    System Board und Komponenten Bild 211: iRMC Micro-SD-Karte einbauen Ê Setzen Sie die iRMC Micro-SD-Karte mit der Beschriftung nach oben in den Steckplatz der Micro-SD-Karte (1) und schieben Sie sie bis zum Anschlag ein (2). Die Position des Steckplatzes der Micro-SD-Karte im System ist im Abschnitt "Anschlüsse und Anzeigen am System Board"...

  • Seite 314: Irmc Micro-Sd-Karte Ausbauen

    System Board und Komponenten 14.6.2 iRMC Micro-SD-Karte ausbauen Upgrade und Repair Unit Hardware: 5 Minuten (URU) Tools: Seitenschneider 14.6.2.1 Vorbereitende Schritte "Server herunterfahren" auf Seite 59 Ê "Netzkabel trennen" auf Seite 60 Ê "Auf die Komponente zugreifen" auf Seite 61 Ê...

  • Seite 315: Abschließende Schritte

    System Board und Komponenten Fehlerhafte iRMC Micro-SD-Karte zerstören ACHTUNG! Die iRMC Micro-SD-Karte enthält Kundeninformationen. Übergeben Sie die fehlerhafte iRMC Micro-SD-Karte nach dem Austausch an den Kunden. Wenn der Kunde eine Entsorgung der defekten iRMC Micro- SD-Karte wünscht, gehen Sie folgendermaßen vor: Ê...

  • Seite 316: Irmc Micro-Sd-Karte Austauschen

    System Board und Komponenten 14.6.3.2 iRMC Micro-SD-Karte austauschen Ê Entfernen Sie die defekte iRMC Micro-SD-Karte wie in Abschnitt "iRMC Micro-SD-Karte ausbauen" auf Seite 314 beschrieben. Ê Bauen Sie die neue iRMC Micro-SD-Karte ein wie in Abschnitt "iRMC Micro- SD-Karte einbauen" auf Seite 312 beschrieben.

  • Seite 317: System Board

    System Board und Komponenten 14.7 System Board 14.7.1 System Board austauschen Field Replaceable Unit Hardware: 40 Minuten (FRU) Software: 20 Minuten Tools: System Board austauschen: – Phillips PH2 / (+) No. 2 Schraubendreher – Empfohlen: Lupe (zum Überprüfen der CPU-Sockelfedern) TPM austauschen: –...
  • Seite 318 System Board und Komponenten ACHTUNG! – Fragen Sie den Kunden vor dem Austausch des System Boards, ob die TPM-Funktionalität genutzt wird. – Wenn der Kunde die TPM-Funktionalität verwendet, entfernen Sie das TPM vom alten System Board und installieren Sie es auf dem neuen System Board.

  • Seite 319: Vorbereitende Schritte

    System Board und Komponenten 14.7.1.1 Vorbereitende Schritte "Defekte Server ermitteln" auf Seite 56 Ê "Hinweis zum Wiederherstellen der Netzwerkeinstellungen" auf Seite 318 Ê "BitLocker-Funktionalität anhalten" auf Seite 77 Ê "Server herunterfahren" auf Seite 59 Ê "Netzkabel trennen" auf Seite 60 Ê...

  • Seite 320: Defektes System Board Entfernen

    System Board und Komponenten 14.7.1.2 Defektes System Board entfernen Ê Trennen Sie alle Kabel vom System Board. Bild 213: Position der Schrauben Ê Entfernen Sie die acht Schrauben vom System Board. Upgrade und Maintenance Manual RX1330 M3...
  • Seite 321 System Board und Komponenten Bild 214: System Board ausbauen Ê Heben Sie das System Board vorsichtig aus dem Chassis und kippen Sie es dabei leicht. So ziehen Sie die Anschlüsse aus dem Anschlussfeld. ACHTUNG! Fassen Sie das System Board immer mit beiden Händen an! Heben Sie das System Board auf keinen Fall nur an einer Seite oder am Kühlkörper an, da es so zu einer Spannung der Lötverbindungen zwischen den Sockeln und dem System Board...

  • Seite 322: Neues System Board Einbauen

    System Board und Komponenten 14.7.1.3 Neues System Board einbauen Ê Überprüfen Sie die Einstellungen auf dem neuen System Board (siehe Abschnitt "Onboard-Einstellungen" auf Seite 357). Ê Setzen Sie das System Board ein, indem Sie es leicht schräg halten. Schieben Sie die Anschlüsse in das Anschlussfeld (siehe Abbildung 214 auf Seite 321).

  • Seite 323: Abschließende Schritte

    System Board und Komponenten Den Verkabelungsplan finden Sie in Abschnitt "Verkabelungspläne" auf Seite 326. 14.7.1.4 Abschließende Schritte "iRMC Micro-SD-Karte einbauen" auf Seite 312 (falls vorhanden) Ê "SATA DOM einbauen" auf Seite 308 (falls vorhanden) Ê "TPM einbauen" auf Seite 298 (falls vorhanden) Ê...
  • Seite 324 System Board und Komponenten Am Bildschirm wird das Menü Main des BIOS-Setup angezeigt. Ê Wählen Sie im Menü "Save & Exit" die Option "Save Changes and Exit" oder "Save Changes and Reset". Ê Vergewissern Sie sich, dass die LED "Global Error" nicht leuchtet. Dies ist nur eine Information in Bezug auf die Änderung der CPU- Konfiguration.

  • Seite 325: Kabel

    Kabel 15.1 Überblick zu Kabeln Die Nummern in der Kabelliste entsprechen den Nummern in den Verkabelungsplänen. Teilenummer Beschreibung Von - bis T26139-Y4015-V301 CBL FRONT_PANEL System Board an Frontblende T26139-Y3959-V301 CBL_HDD_2.5_POWER System Board an HDD- Backplane 1 T26139-Y3990-V301 CBL_ODD_Power System Board an ODD- Stromversorgung T26139-Y4028-V103 CBL SATA 530...

  • Seite 326: Verkabelungspläne

    Kabel Teilenummer Beschreibung Von - bis T26139-Y4040-V9 CBL HOST-BP 540 RAID-Controller an 8x 2,5- Zoll-HDD-Backplane, L-Form T26139-Y4040-V15 CBL_4HDD_DATA3.5 RAID-Controller an 3,5-Zoll- HDD-Backplane T26139-Y4040-V20 CBL_SAS3.0_385 RAID-Controller an 4 x 2,5- Zoll-HDD-Backplane, Rechteck, Expander T26139-Y4031-V103 CBL FBU03 700 RAID-Controller an FBU T26139-Y4031-V108 CBL_TFM_EP540_750 EP540i / EP580i an FBU T26139-Y2361-V103...
  • Seite 327 Kabel – "Laufwerks-/HDD-Verkabelung: 4x 2,5-Zoll-HDD - Onboard-Controller" auf Seite 331 – "Laufwerks-/HDD-Verkabelung: 4x 2,5-Zoll-HDD - PRAID-Controller" auf Seite 332 – "Laufwerks-/HDD-Verkabelung: 8x 2,5-Zoll-HDD - PRAID-Controller" auf Seite 332 – "Laufwerks-/HDD-Verkabelung: 10x 2,5-Zoll-HDD - PRAID-Controller" auf Seite 333 System Board Front Panel D3375 Front USB 3.0...
  • Seite 328 Kabel System Board Front Panel D3375 Front USB 3.0 Panel FRONTPANEL1 Front VGA FRONTPANEL2 USB 3.0 FRONT Data Drive Bay 1 SATA ODD FRONT VGA PWR 1 4x 2.5" HDD PWR 2 SAS Backplane L-Shape PWR 3 A3C40196780 SMBUS PWR 4 SATA5 DOM 4x 2.5"...
  • Seite 329 Kabel From PSU Power Data Standard SATA ODD Control From PSU System Board D3375 PC98 4x 3.5" HDD PWR 1 SAS Backplane A3C40157818 PWR 2 PWR 3 SMBUS PWR 4 SGPIO Bild 218: Stromverkabelung 4x 3,5-Zoll-HDD, Standard-Netzteil Data Redundant PSU Backplane SATA ODD A3C40157835 System Board...
  • Seite 330 Kabel Redundant PSU Backplane A3C40157835 System Board D3375 10x 2.5" HDD SAS Backplane PC98 A3C40197295 PWR 1 MLC1 SAS Expander A3C40167225 PWR 2 MLC2 PWR 3 PWR 4 Bild 220: Stromverkabelung 10x 2,5-Zoll-HDD, redundantes Netzteil System Board D3375 4x 3.5" HDD SATA1-4 SAS Backplane A3C40157818...
  • Seite 331 Kabel System Board D3375 SATA1-4 HDD Led 4x 3.5" HDD SAS Backplane A3C40157818 C17 / C22 MLC1 Controller MLC2 SMBUS C19 / C20 SGPIO Bild 222: Laufwerks-/HDD-Verkabelung: 4x 3,5-Zoll-HDD - PRAID-Controller System Board D3375 SATA1-4 SATA5 DOM 4x 2.5" HDD SATA6 DOM SAS Backplane A3C40196777...
  • Seite 332 Kabel System Board D3375 SATA1-4 HDD Led MLC1 4x 2.5" HDD Controller MLC2 SAS Backplane A3C40196777 C19 / C20 SMBUS Bild 224: Laufwerks-/HDD-Verkabelung: 4x 2,5-Zoll-HDD - PRAID-Controller System Board D3375 4x 2.5" HDD SATA1-4 SAS Backplane L-Shape A3C40196780 HDD Led SMBUS MLC1 4x 2.5"...
  • Seite 333 Kabel System Board D3375 SATA1-4 10x 2.5" HDD HDD Led SAS Backplane A3C40197295 MLC1 MLC1 SAS Expander Controller A3C40167225 MLC2 MLC2 C19 / C20 Bild 226: Laufwerks-/HDD-Verkabelung: 10x 2,5-Zoll-HDD - PRAID-Controller Upgrade und Maintenance Manual RX1330 M3...
  • Seite 334 Kabel Upgrade und Maintenance Manual RX1330 M3...

  • Seite 335: Anhang

    Anhang 16.1 Mechanischer Überblick 16.1.1 Frontansicht Bild 227: Frontseite 2,5-Zoll-HDDs (bis zu 4 HDDs) Bild 228: Frontseite 2,5-Zoll-HDDs (bis zu 8 HDDs) Bild 229: Frontseite 2,5-Zoll-HDDs (bis zu 10 HDDs) Pos. Bauteil ID-Karte Front-VGA (optional)/Leerblende Frontpanel und Anzeigen ODD (Option) / Leerblende 4 x/8 x/10 x 2,5-Zoll-HDD/-Leermodule Upgrade und Maintenance Manual RX1330 M3...
  • Seite 336 Anhang Bild 230: Frontseite 3,5-Zoll-HDDs (bis zu 4 HDDs) Pos. Bauteil ODD (Option) / Leerblende ID-Karte Front-VGA (optional)/Leerblende Frontpanel und Anzeigen 4x 3,5-Zoll-HDD/-Leermodule Upgrade und Maintenance Manual RX1330 M3...

  • Seite 337: Serverrückseite

    Anhang 16.1.2 Serverrückseite Bild 231: Rückseite (Standard-Netzteil) Bild 232: Rückseite ( redundantes Netzteil) Bild 233: Rückseite (redundantes Netzteil und Riser-Modul in voller Höhe) Pos. Bauteil Standard-Netzteil: ein Netzteil Redundantes Netzteil: bis zu zwei 2 Hot-Plug-Netzteile / Leerblende PCI-Steckplatz 3/Riser-Modul 3 PCI-Steckplatz 2/Riser-Modul 2 PCI-Steckplatz 1/Riser-Modul 1 E/A-Bedienfeld...

  • Seite 338: Serverinnenansicht

    Anhang 16.1.3 Serverinnenansicht Bild 234: Innenseite (Beispiel: 3,5-Zoll-HDDs und Standard-Netzteil) Pos. Bauteil Standard-Netzteil: ein Netzteil Frontpanel-Modul/Front-VGA (optional)/Leerblende Bis zu 4x 3,5-Zoll-HDD/-Leermodule ODD (Option) / Leerblende 4 x Lüftermodule Arbeitsspeicher SATA DOM (Option) Riser-Modul 1 Riser-Modul 2 Riser-Modul 3 Upgrade und Maintenance Manual RX1330 M3...
  • Seite 339 Anhang Bild 235: Innenseite (Beispiel: 2,5-Zoll-HDDs und redundantes Netzteil Pos. Bauteil Redundantes Netzteil: bis zu zwei 2 Hot-Plug-Netzteile / Leerblende Frontpanel-Modul/Front-VGA (optional)/Leerblende ODD (Option) / Leerblende Bis zu 8x 2,5-Zoll-HDD/-Leermodule 5 x Lüftermodule Arbeitsspeicher SATA DOM (Option) Riser-Modul 1 Riser-Modul 2 Riser-Modul 3 Upgrade und Maintenance Manual RX1330 M3...

  • Seite 340: Anschlüsse Und Anzeigen

    Anhang 16.2 Anschlüsse und Anzeigen 16.2.1 Anschlüsse und Anzeigen am System Board 16.2.1.1 Onboard-Anschlüsse FRONTPANEL1 PC98 Riser card (x8) USB 3.0 Slot3 PWR1 Battery USB 3.0 USB3.0 FRONT USB 3.0 USB 3.0 Intel C236 COM1 HDD LED Slot2 DIMM2A Riser card (x4) DIMM1A Riser card (x8) DIMM2B...

  • Seite 341: Beschreibung

    Anhang Print Beschreibung Anschluss für optionales USB-Flash-Modul (UFM) FRONTPANEL2 Frontpanel-Anschluss (Frontpanel am QRL) Netzteil-Anschluss (nur bei redundantem Netzteil) FRONTPANEL1 Frontpanel-Anschluss (Frontpanel-Modul) PWR3 Netzteil-Anschluss für ODD (2,5-Zoll-HDD- Konfiguration) PC98 Netzteil-Anschluss (nur bei Standard-Netzteil) PWR2 Stromversorgungsanschluss für HDD-Backplane PWR1 Netzteil-Anschluss 12V FAN5 SYS Anschluss für Systemlüfter 5 USB 3.0 FRONT Front-USB-Anschluss FAN4 SYS...

  • Seite 342: Onboard-Anzeigen Und -Bedienelemente

    Anhang 16.2.1.2 Onboard-Anzeigen und -Bedienelemente FRONTPANEL1 PC98 Riser card (x8) USB 3.0 Slot3 PWR1 Battery USB 3.0 USB3.0 FRONT USB 3.0 USB 3.0 Intel C236 COM1 HDD LED Slot2 DIMM2A Riser card (x4) DIMM1A Riser card (x8) DIMM2B Slot1 DIMM1B Standard Intel i210...

  • Seite 343: Bedeutung

    Anhang Die LEDs haben folgende Bedeutung: Anzeige Bedeutung A - Identifikation blau an Der Server wurde mittels der iRMC- Weboberfläche, des ServerView Operations Manager oder der ID-Taste am Frontpanel gekennzeichnet, um eine mühelose Identifizierung zu erlauben. Blinkt blau Der Server wurde für eine mühelose Identifizierung mittels iRMC (AVR) bei ausgeschalteter lokaler VGA-Ausgabe gekennzeichnet.

  • Seite 344: Frontansicht

    Anhang Anzeige Bedeutung G - PCI- PCI-Baugruppe okay Baugruppe orange an PCI-Baugruppenfehler (PCI-Baugruppe auf Riser-Karte installiert) H - iRMC iRMC S4 inaktiv blinkt grün iRMC S4 okay 16.2.2 Frontansicht 16.2.2.1 Anzeigen am Frontpanel Bild 238: Anzeigen am Frontpanel-Modul Bild 239: Anzeigen am Frontpanel am QRL Upgrade und Maintenance Manual RX1330 M3...
  • Seite 345 Anhang Beschrif- Pos. Anzeige Status Beschreibung tung Der Server wurde mittels ServerView Operations Manager, der iRMC-Weboberfläche oder Anzeige, blau an der ID-Taste am Frontpanel siehe auch gekennzeichnet, um eine "iRMC- mühelose Identifizierung zu bezogene erlauben. Status- Der Server wurde für eine Anzeigen"...
  • Seite 346 Anhang Beschrif- Pos. Anzeige Status Beschreibung tung HDD- blinkt Betriebsan Datenzugriff läuft. grün zeige Der Server wird ausgeschaltet. – Der Server wurde eingeschaltet, aber das Einschalten wird aufgrund der Einstellungen unter "Power grün an Cycle Delay" für eine Betriebsan bestimmte Zeit verzögert. zeige –...
  • Seite 347 Anhang Beschrif- Pos. Anzeige Status Beschreibung tung – Der Server ist ausgeschaltet und an das Stromnetz angeschlossen (Standby- Modus). – Der Server wurde eingeschaltet, aber das Einschalten wird aufgrund der Einstellungen unter "Power Cycle Delay" für eine grün an bestimmte Zeit verzögert. Anzeige für Nachdem der Server an Netzkabel...
  • Seite 348 Anhang iRMC-bezogene Status-Anzeigen Global-Error- ID-Anzeige Beschreibung Anzeige Eine Remote-Verbindung wurde aufgebaut. Die lokale VGA-Bildschirmausgabe wurde blau blinkend während der Dauer der Remote-Sitzung deaktiviert. Ein Emergency-Flash der iRMC-Firmware blau blinkend orange blinkend wird durchgeführt. Weitere Informationen finden Sie in Abschnitt "iRMC aktualisieren oder wiederherstellen"...

  • Seite 349: Anzeigen An Den Bedienbaren Laufwerken/Komponenten

    Anhang 16.2.2.2 Anzeigen an den bedienbaren Laufwerken/Komponenten Aktivitätsanzeige des optischen Laufwerks Bild 240: Anzeige des optischen Laufwerks Pos. Anzeige Status Beschreibung Das optische Laufwerk inaktiv. Aktivitäts- Auf das Speichermedium wird anzeige grün an zugegriffen. Je nach Systemkonfiguration ist die Aktivitätsanzeige unter Umständen nicht installiert.
  • Seite 350 Anhang Anzeigen am Hot-Plug-HDD-Modul Bild 241: Anzeigen am Hot-Plug-HDD-Modul Beschrif- Pos. Anzeige Status Beschreibung tung Das HDD ist inaktiv. Zugriffs- anzeige grün an Auf das HDD wird zugegriffen. Kein HDD-Fehler erkannt. Ein HDD-Fehler wurde erkannt. Mögliche Ursachen: – Das Laufwerk ist defekt und muss ausgetauscht werden.

  • Seite 351: Serverrückseite

    Anhang 16.2.3 Serverrückseite 16.2.3.1 Anschlüsse am Anschlussfeld Bild 242: Anschlussfeld Nr. Beschreibung 4x USB3.0-Anschlüsse Serielle Schnittstelle COM1 (kann als Standardschnittstelle oder zur Kommunikation mit dem iRMC S4 verwendet werden) Bildschirmanschluss (VGA) Standard-LAN-Anschluss (wird im BIOS-Setup-Utility und auf dem MAC- Adressen-Etikett als LAN1 angegeben) Shared-LAN-Anschluss (für WOL/PXE/iSCSI-Funktion;...

  • Seite 352: Anzeigen Am Anschlussfeld

    Anhang 16.2.3.2 Anzeigen am Anschlussfeld ID-, CSS- und Global-Error-Anzeigen Bild 243: ID-, CSS- und Global-Error-Anzeigen Beschrif- Pos. Anzeige Status Beschreibung tung Der Server wurde mittels ServerView Operations Manager, der iRMC-Weboberfläche oder Anzeige, blau an der ID-Taste am Frontpanel siehe auch gekennzeichnet, um eine "iRMC- mühelose Identifizierung zu...
  • Seite 353 Anhang Beschrif- Pos. Anzeige Status Beschreibung tung Kein kritisches Ereignis erkannt (Nicht-CSS-Komponente). orange Prefailure-Ereignis erkannt (Nicht- Global- CSS-Komponente). Error- Fehler einer Nicht-CSS- Anzeige, Komponente erkannt. siehe auch Mögliche Ursachen: "iRMC- bezogene – System befindet sich Status- außerhalb des festgelegten Blinkt Anzeigen"...
  • Seite 354 Anhang iRMC-bezogene Status-Anzeigen Global-Error- ID-Anzeige Beschreibung Anzeige Eine Remote-Verbindung wurde aufgebaut. Die lokale VGA-Bildschirmausgabe wurde blau blinkend während der Dauer der Remote-Sitzung deaktiviert. Ein Emergency-Flash der iRMC-Firmware blau blinkend orange blinkend wird durchgeführt. LAN-Anzeigen Bild 244: LAN-Anzeigen Pos. Anzeige Status Beschreibung Es wurde eine LAN-Verbindung Anzeige der...

  • Seite 355: Anzeige An Hot-Plug-Netzteilen (Einschub)

    Anhang 16.2.3.3 Anzeige an Hot-Plug-Netzteilen (Einschub) Bild 245: Anzeige an den Hot-Plug-Netzteilen Pos. Anzeige Status Beschreibung Der Server ist ausgeschaltet, aber blinkt grün Netzspannung liegt an (Standby- Modus). Der Server ist eingeschaltet und grün an ordnungsgemäß in Betrieb. Eine Überlastung wurde erkannt. Das Blinkt Netzteil ist weiterhin in Betrieb, aber ein Netzteil-...

  • Seite 356: Anzeige An Der Fujitsu-Batterieeinheit (Fjbu)

    Anhang 16.2.3.4 Anzeige an der Fujitsu-Batterieeinheit (FJBU) Bild 246: Anzeige an der FJBU Pos. Anzeige Status Beschreibung blinkt grün Die Batterieeinheit wird geladen. blinkt langsam Die Batterieeinheit wird entladen. grün Die Batterieeinheit ist vollständig grün an geladen. FJBU- Statusanzeige Ein Ausfall der Batterieeinheit wurde erkannt.

  • Seite 357: Onboard-Einstellungen

    Anhang 16.3 Onboard-Einstellungen Slot2 DIMM2A Riser card (x4) DIMM1A Riser card (x8) DIMM2B Slot1 DIMM1B Standard Intel i210 SATA5 SATA1-4 Shared Jumper iRMC Intel Indicate SATA6 i210 Front Micro Managem. I2C5 PWR4 Service Jumper Setting Default RCVR PWD-CLR Password Clear Recovery Password Description...

  • Seite 358: Grundkonfiguration Für Den Start

    Anhang 16.4 Grundkonfiguration für den Start FRU-Komponenten (Field Replaceable Units) Wenn der Server nicht gestartet wird oder andere Probleme auftreten, müssen Sie den Server u. U. auf die Grundkonfiguration setzen, um die defekte Komponente zu isolieren. Die Mindestkonfiguration für den Start besteht aus den folgenden Komponenten und Kabeln: Bauteil Hinweise...
  • Seite 359 Anhang ACHTUNG! Da das Lüftermodul kein Bestandteil der Grundkonfiguration für den Start ist, muss der Server unmittelbar nach dem Diagnoseprozess (POST-Phase ist abgeschlossen) heruntergefahren werden. Die Grundkonfiguration für den Start darf nur vom Wartungspersonal und zu Diagnosezwecken verwendet werden, niemals während des täglichen Betriebs.
