System Board und Komponenten
14.5

SATA DOM

14.5.1 SATA DOM einbauen

Upgrade und Repair Unit
(URU)
Tools: ohne Werkzeug
I
Im RX1330 M3 können zwei SATA DOM installiert werden. Wenn ein
zweites SATA DOM installiert wird, kann kein ODD verwendet werden.

14.5.1.1 Vorbereitende Schritte

"Server herunterfahren" auf Seite 59
Ê
"Netzkabel trennen" auf Seite 60
Ê
"Auf die Komponente zugreifen" auf Seite 61
Ê
14.5.1.2 SATA DOM einbauen

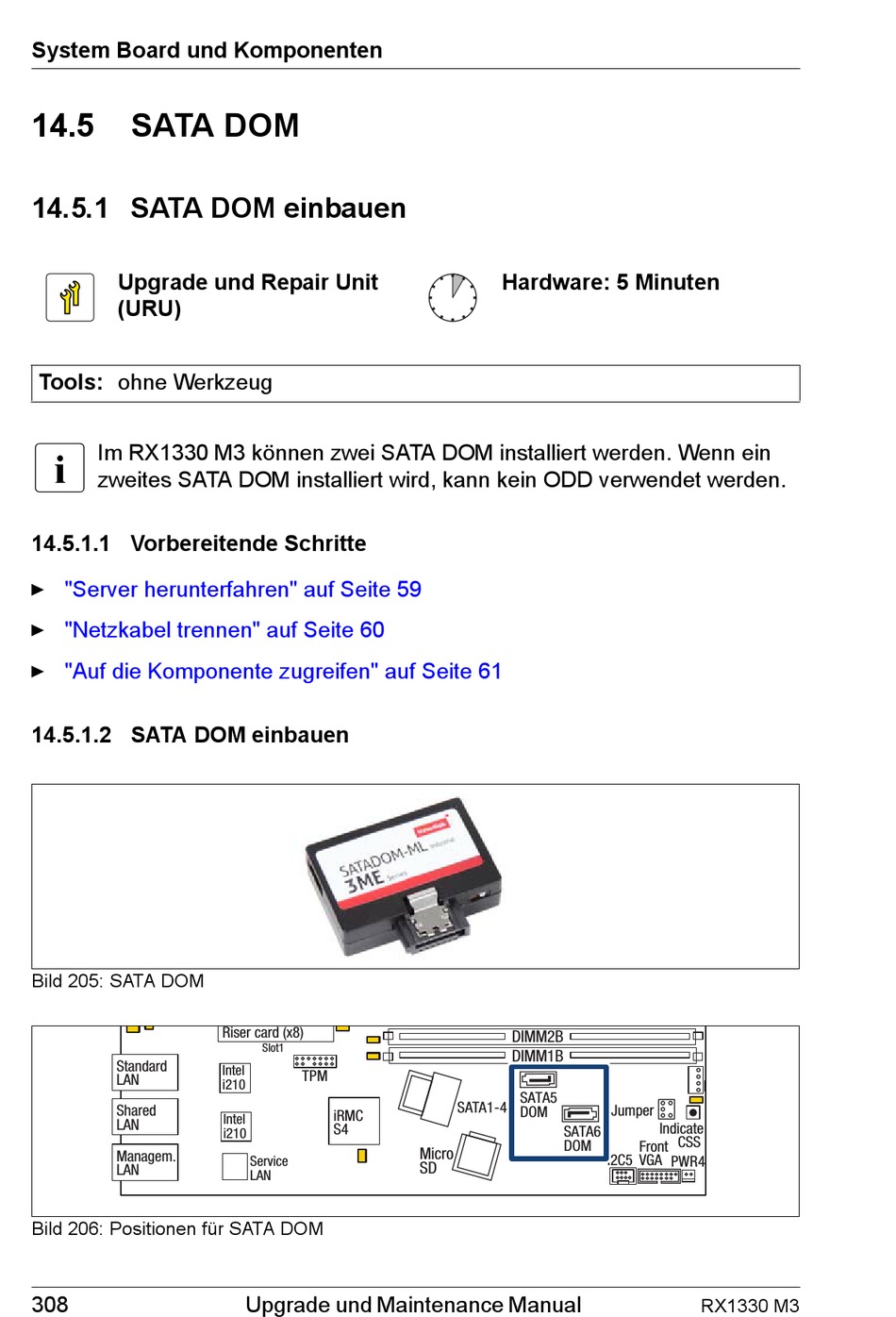

Bild 205: SATA DOM
Standard
LAN
Shared
LAN
Managem.
LAN
Bild 206: Positionen für SATA DOM
308
Riser card (x8)
Slot1
Intel
TPM
i210
iRMC
Intel
S4
i210
Service
LAN
Upgrade und Maintenance Manual
Hardware: 5 Minuten
DIMM2B
DIMM1B
SATA5
SATA1-4
DOM
SATA6
DOM
Micro
SD
Jumper
Indicate
CSS
Front
I2C5 VGA
PWR4
RX1330 M3
