Neue 4 X 2,5-Zoll-Hdd-Backplane Einbauen - Fujitsu PRIMERGY RX1330 M3 Handbuch

Rechtsseitige 4 x 2,5-Zoll-HDD-Backplane (A3C40196777)

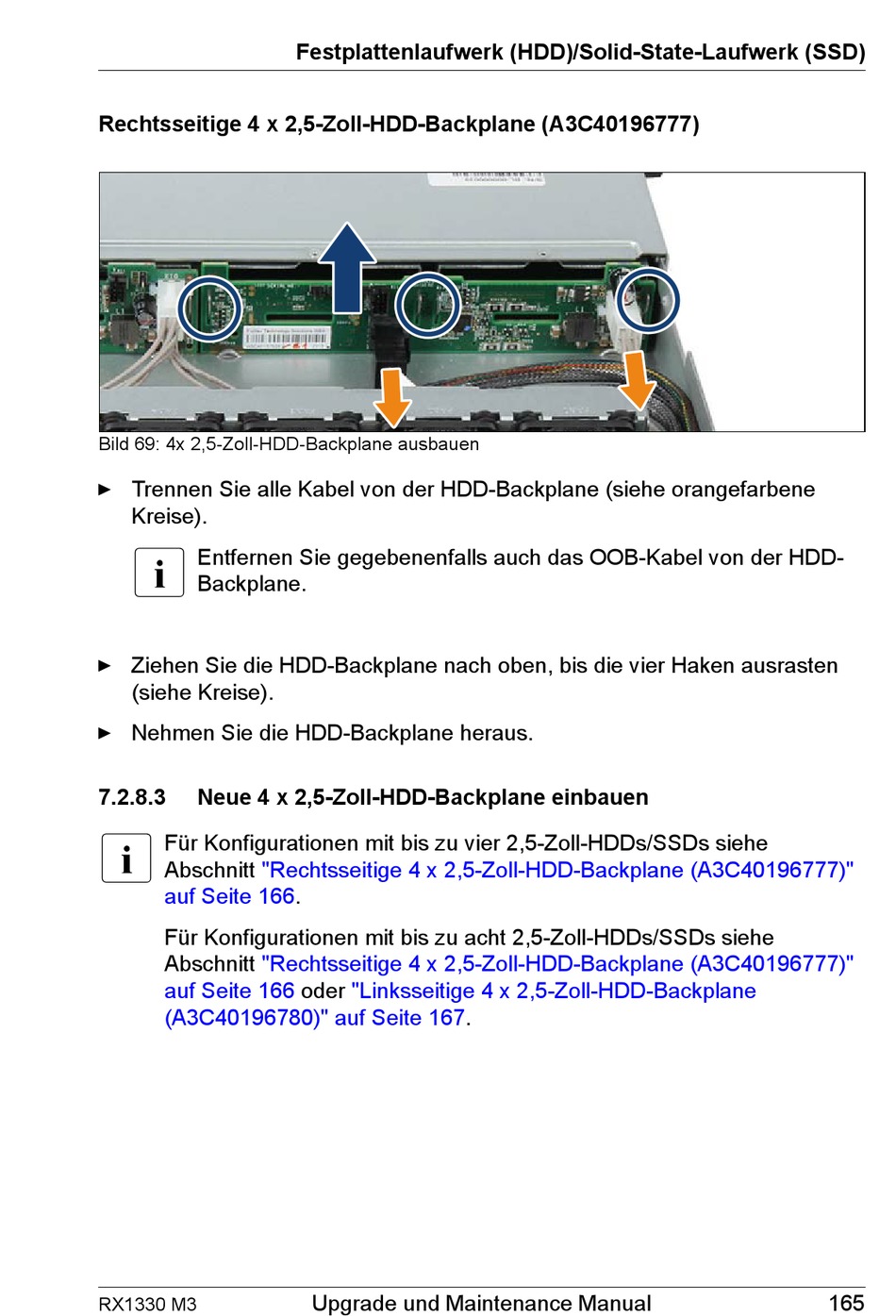

Bild 69: 4x 2,5-Zoll-HDD-Backplane ausbauen
Ê Trennen Sie alle Kabel von der HDD-Backplane (siehe orangefarbene
Kreise).
I
Entfernen Sie gegebenenfalls auch das OOB-Kabel von der HDD-
Backplane.
Ê Ziehen Sie die HDD-Backplane nach oben, bis die vier Haken ausrasten
(siehe Kreise).
Ê Nehmen Sie die HDD-Backplane heraus.
7.2.8.3

Neue 4 x 2,5-Zoll-HDD-Backplane einbauen

I
Für Konfigurationen mit bis zu vier 2,5-Zoll-HDDs/SSDs siehe
Abschnitt "Rechtsseitige 4 x 2,5-Zoll-HDD-Backplane (A3C40196777)"
auf Seite 166.
Für Konfigurationen mit bis zu acht 2,5-Zoll-HDDs/SSDs siehe
Abschnitt "Rechtsseitige 4 x 2,5-Zoll-HDD-Backplane (A3C40196777)"
auf Seite 166
(A3C40196780)" auf Seite
RX1330 M3
Festplattenlaufwerk (HDD)/Solid-State-Laufwerk (SSD)
oder "Linksseitige 4 x 2,5-Zoll-HDD-Backplane
167.
Upgrade und Maintenance Manual 165
