Grundlegende Hardwareverfahren

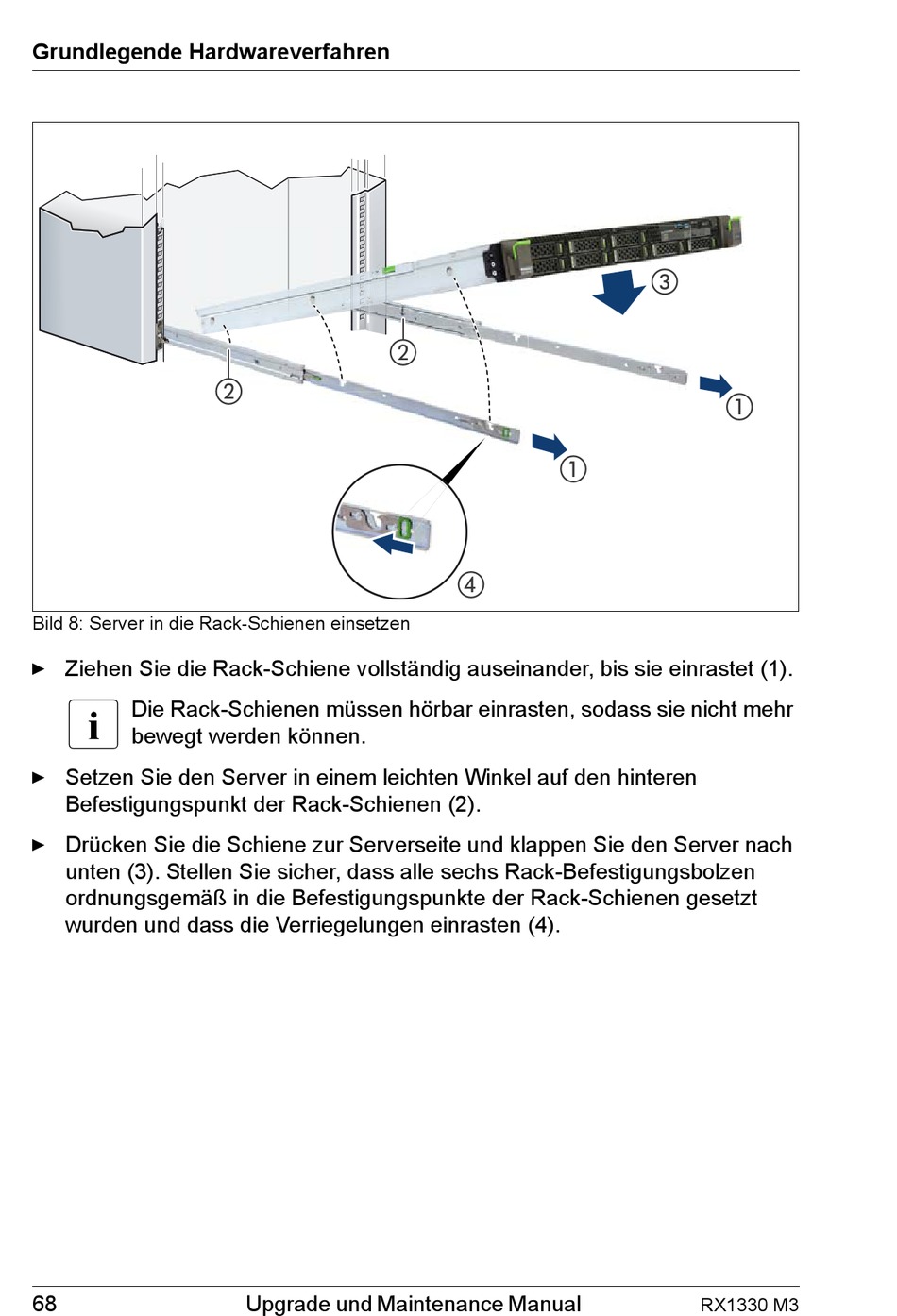

Bild 8: Server in die Rack-Schienen einsetzen
Ê Ziehen Sie die Rack-Schiene vollständig auseinander, bis sie einrastet (1).
I
Die Rack-Schienen müssen hörbar einrasten, sodass sie nicht mehr
bewegt werden können.
Ê Setzen Sie den Server in einem leichten Winkel auf den hinteren
Befestigungspunkt der Rack-Schienen (2).
Ê Drücken Sie die Schiene zur Serverseite und klappen Sie den Server nach
unten (3). Stellen Sie sicher, dass alle sechs Rack-Befestigungsbolzen
ordnungsgemäß in die Befestigungspunkte der Rack-Schienen gesetzt
wurden und dass die Verriegelungen einrasten (4).
