Den Kühlkörper Entfernen - Fujitsu PRIMERGY RX1330 M3 Handbuch

"Netzkabel trennen" auf Seite 60
Ê
"Auf die Komponente zugreifen" auf Seite 61
Ê
"Riser-Modul ausbauen" auf Seite 72
Ê
11.2.2 Den Kühlkörper entfernen

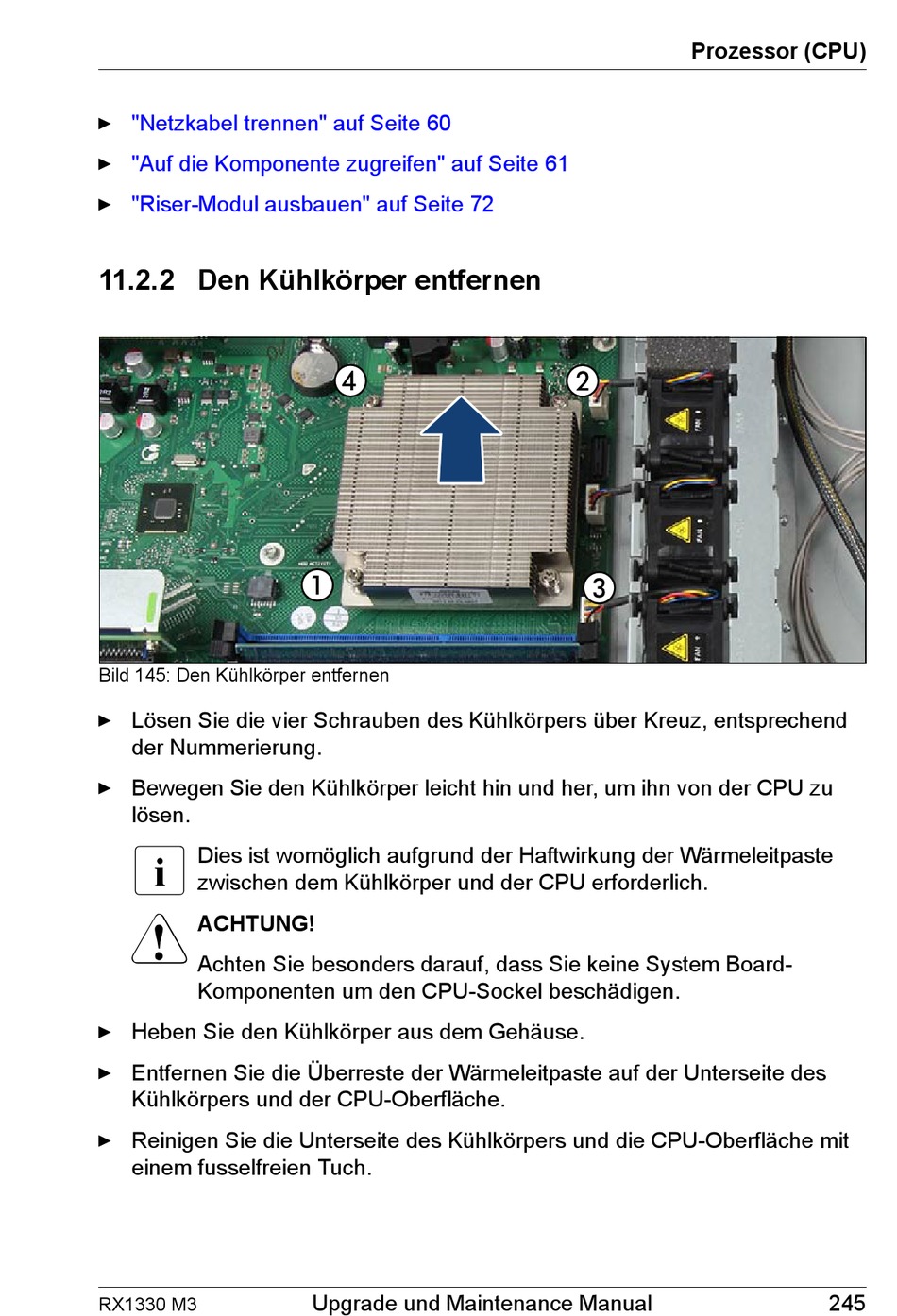

Bild 145: Den Kühlkörper entfernen
Ê Lösen Sie die vier Schrauben des Kühlkörpers über Kreuz, entsprechend
der Nummerierung.
Ê Bewegen Sie den Kühlkörper leicht hin und her, um ihn von der CPU zu
lösen.
I
Dies ist womöglich aufgrund der Haftwirkung der Wärmeleitpaste
zwischen dem Kühlkörper und der CPU erforderlich.
V
ACHTUNG!
Achten Sie besonders darauf, dass Sie keine System Board-
Komponenten um den CPU-Sockel beschädigen.
Ê Heben Sie den Kühlkörper aus dem Gehäuse.
Ê Entfernen Sie die Überreste der Wärmeleitpaste auf der Unterseite des
Kühlkörpers und der CPU-Oberfläche.
Ê Reinigen Sie die Unterseite des Kühlkörpers und die CPU-Oberfläche mit
einem fusselfreien Tuch.
RX1330 M3
Upgrade und Maintenance Manual
Prozessor (CPU)
245
