Festplattenlaufwerk (HDD)/Solid-State-Laufwerk (SSD)
Rechtsseitige 4 x 2,5-Zoll-HDD-Backplane (A3C40196777)

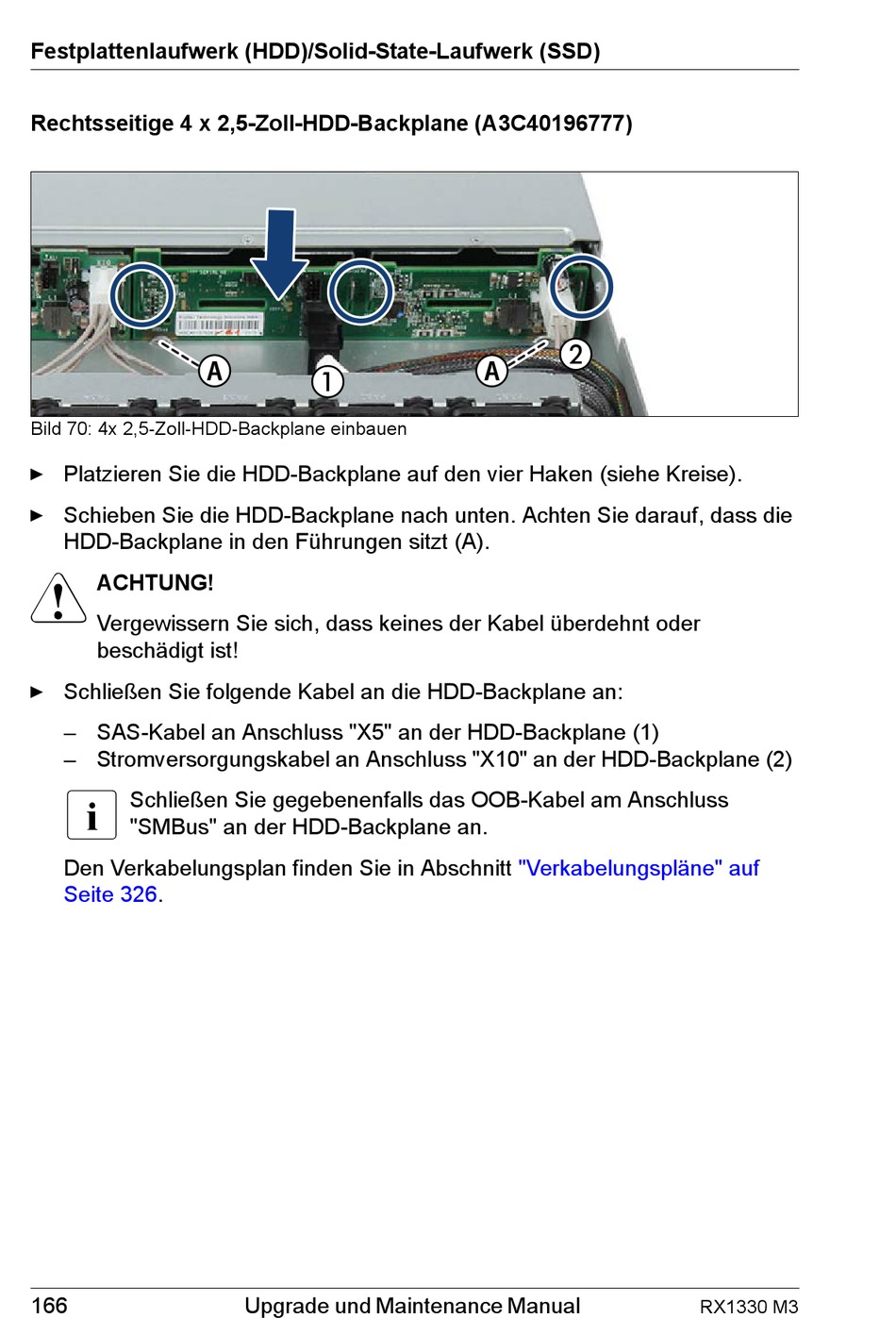

Bild 70: 4x 2,5-Zoll-HDD-Backplane einbauen
Ê Platzieren Sie die HDD-Backplane auf den vier Haken (siehe Kreise).
Ê Schieben Sie die HDD-Backplane nach unten. Achten Sie darauf, dass die
HDD-Backplane in den Führungen sitzt (A).
V
ACHTUNG!
Vergewissern Sie sich, dass keines der Kabel überdehnt oder
beschädigt ist!
Ê Schließen Sie folgende Kabel an die HDD-Backplane an:
– SAS-Kabel an Anschluss "X5" an der HDD-Backplane (1)
– Stromversorgungskabel an Anschluss "X10" an der HDD-Backplane (2)
I
Schließen Sie gegebenenfalls das OOB-Kabel am Anschluss
"SMBus" an der HDD-Backplane an.
Den Verkabelungsplan finden Sie in Abschnitt
Seite 326.
166 Upgrade und Maintenance Manual
"Verkabelungspläne" auf
RX1330 M3
