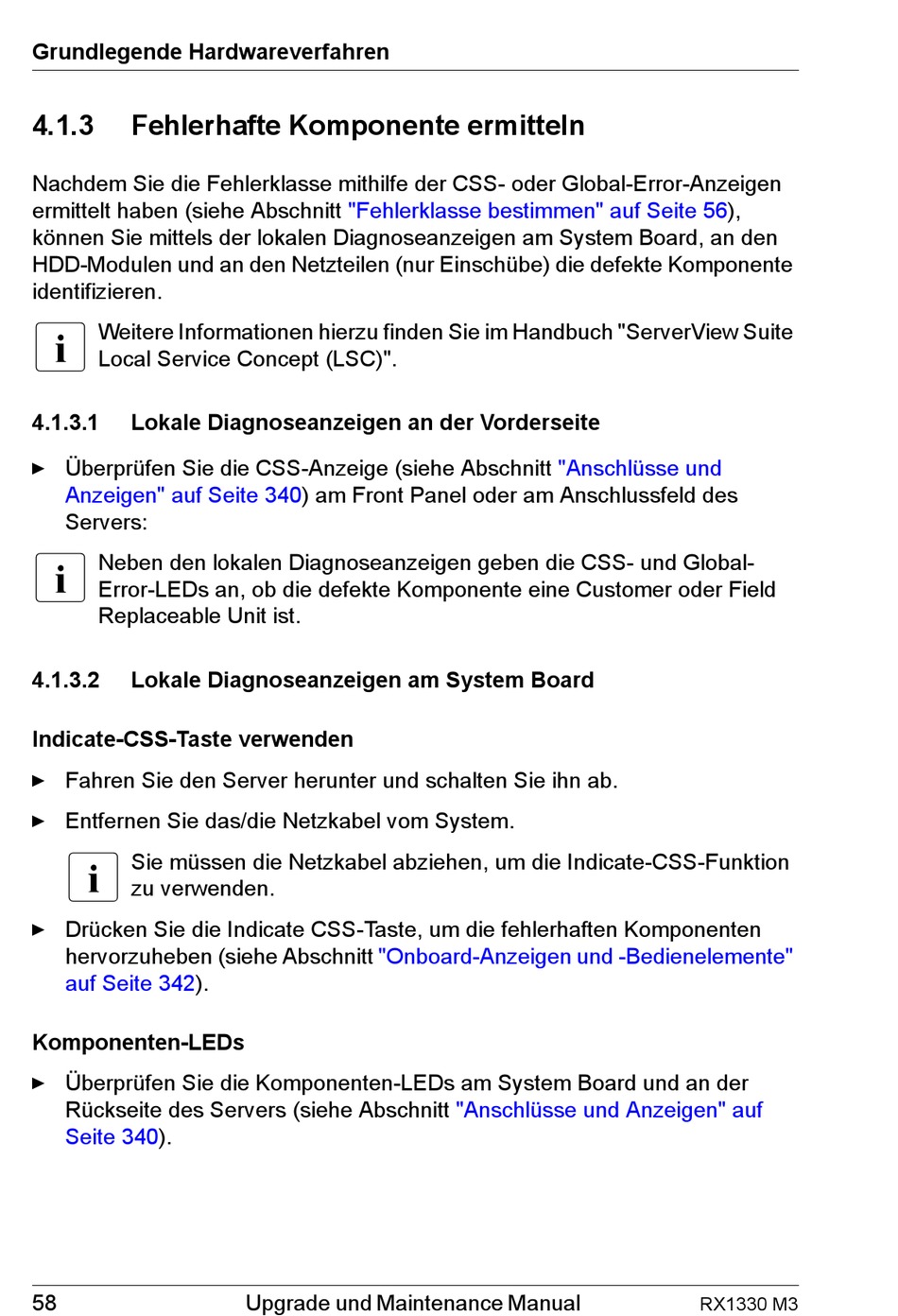

Fehlerhafte Komponente ermitteln

Nachdem Sie die Fehlerklasse mithilfe der CSS- oder Global-Error-Anzeigen
ermittelt haben (siehe Abschnitt
können Sie mittels der lokalen Diagnoseanzeigen am System Board, an den
HDD-Modulen und an den Netzteilen (nur Einschübe) die defekte Komponente
identifizieren.
I
Weitere Informationen hierzu finden Sie im Handbuch "ServerView Suite
Local Service Concept (LSC)".
4.1.3.1

Lokale Diagnoseanzeigen an der Vorderseite

Ê Überprüfen Sie die CSS-Anzeige (siehe Abschnitt
Anzeigen" auf Seite
Servers:
I
Neben den lokalen Diagnoseanzeigen geben die CSS- und Global-
Error-LEDs an, ob die defekte Komponente eine Customer oder Field
Replaceable Unit ist.
4.1.3.2

Lokale Diagnoseanzeigen am System Board

Indicate-CSS-Taste verwenden
Ê Fahren Sie den Server herunter und schalten Sie ihn ab.
Ê Entfernen Sie das/die Netzkabel vom System.
I
Sie müssen die Netzkabel abziehen, um die Indicate-CSS-Funktion
zu verwenden.
Ê Drücken Sie die Indicate CSS-Taste, um die fehlerhaften Komponenten
hervorzuheben (siehe Abschnitt
auf Seite 342).
Komponenten-LEDs
Ê Überprüfen Sie die Komponenten-LEDs am System Board und an der
Rückseite des Servers (siehe Abschnitt
Seite 340).
