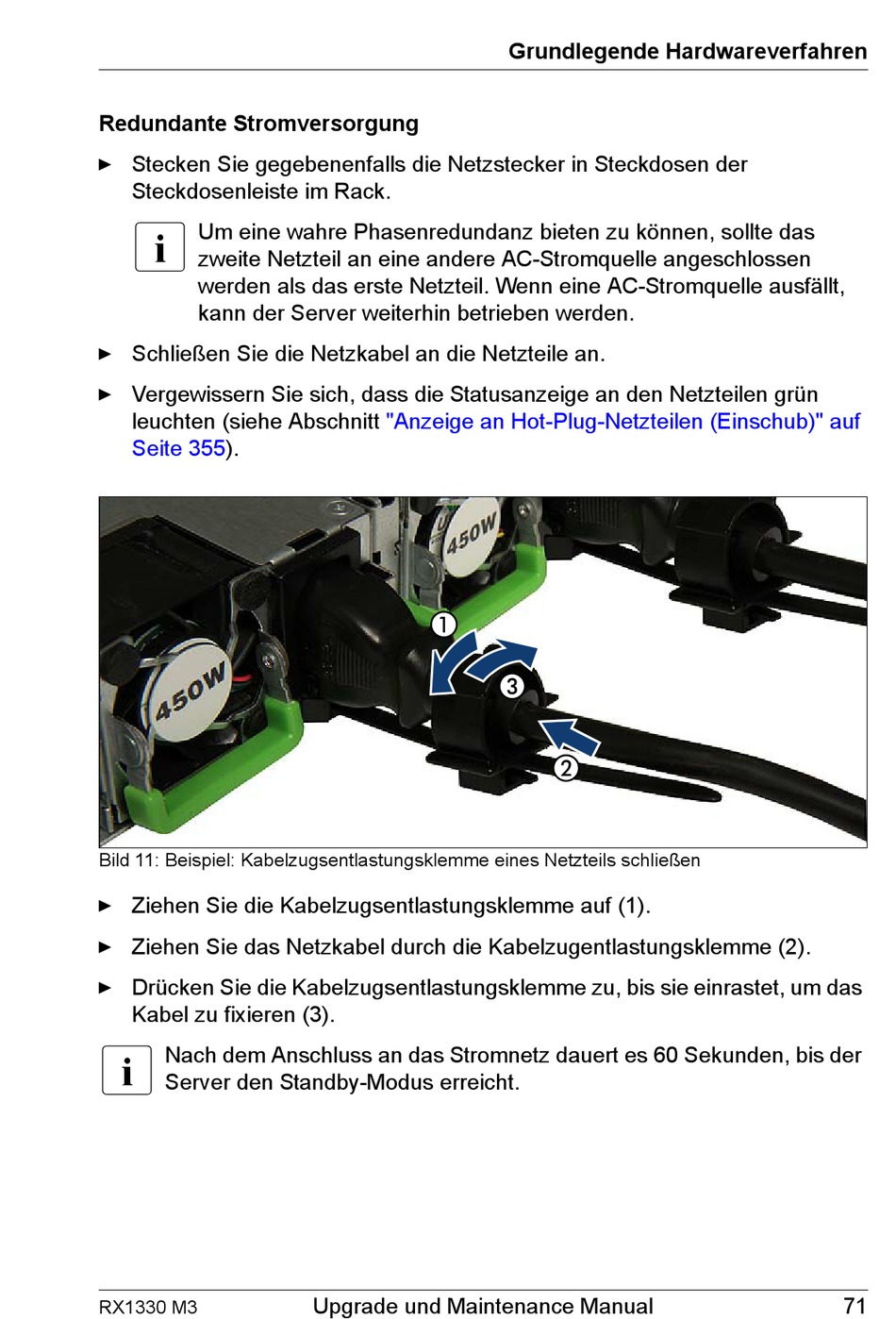

Fujitsu PRIMERGY RX1330 M3 Handbuch Seite 71

Redundante Stromversorgung
Ê Stecken Sie gegebenenfalls die Netzstecker in Steckdosen der
Steckdosenleiste im Rack.
I
Um eine wahre Phasenredundanz bieten zu können, sollte das
zweite Netzteil an eine andere AC-Stromquelle angeschlossen
werden als das erste Netzteil. Wenn eine AC-Stromquelle ausfällt,
kann der Server weiterhin betrieben werden.
Ê Schließen Sie die Netzkabel an die Netzteile an.
Ê Vergewissern Sie sich, dass die Statusanzeige an den Netzteilen grün
leuchten (siehe Abschnitt
Seite 355).
Bild 11: Beispiel: Kabelzugsentlastungsklemme eines Netzteils schließen
Ê Ziehen Sie die Kabelzugsentlastungsklemme auf (1).
Ê Ziehen Sie das Netzkabel durch die Kabelzugentlastungsklemme (2).
Ê Drücken Sie die Kabelzugsentlastungsklemme zu, bis sie einrastet, um das
Kabel zu fixieren (3).
I
Nach dem Anschluss an das Stromnetz dauert es 60 Sekunden, bis der
Server den Standby-Modus erreicht.
