6.3.4.3

Neues Power-Distribution-Board einbauen

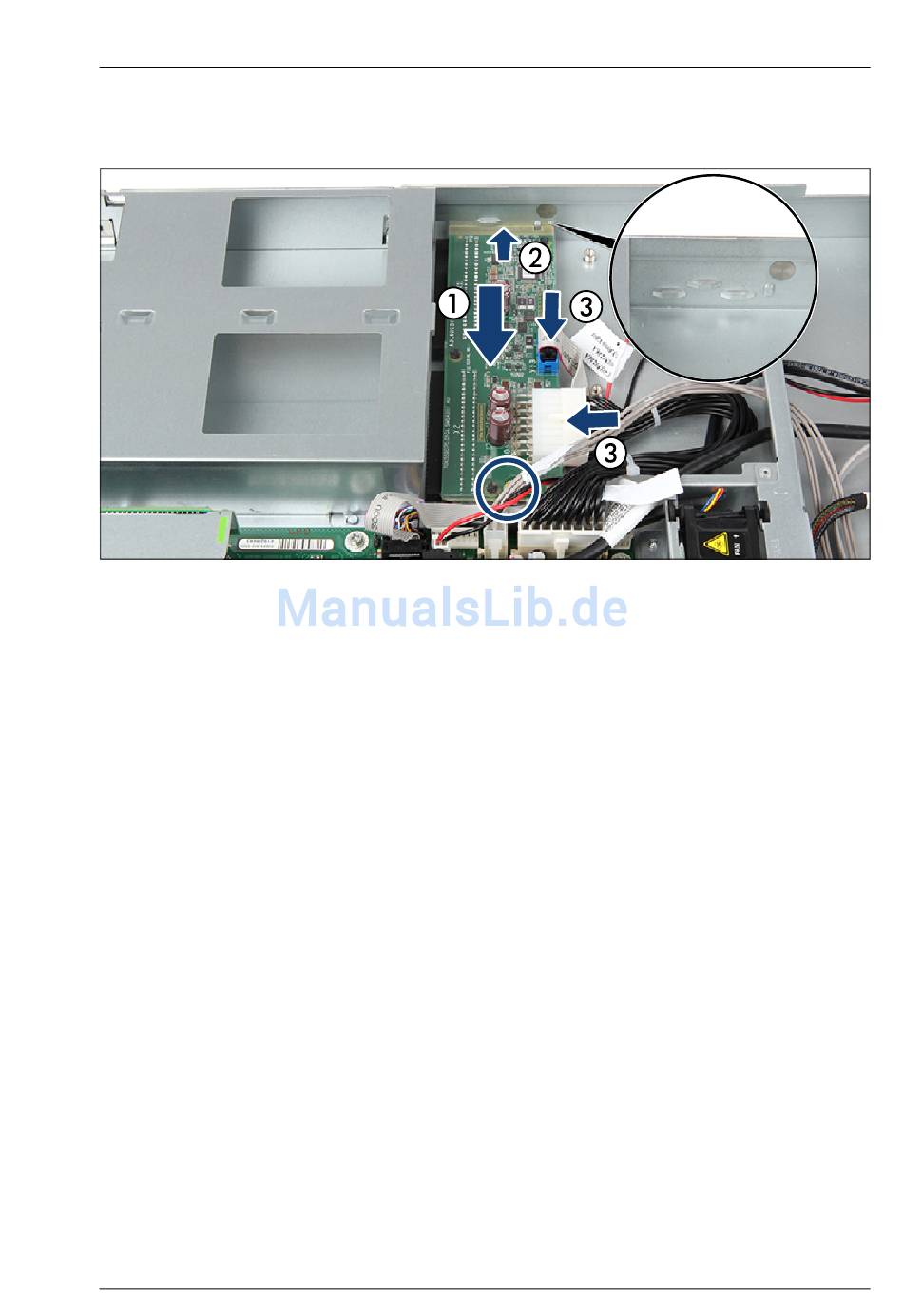

Bild 37: Power-Distribution-Board einbauen
Ê Führen Sie das Power-Distribution-Board ein (1) und schieben Sie es auf die
Führungen des Gehäuses (2).
Ê Befestigen Sie das Power-Distribution-Board mit einer Schraube (siehe
Kreis).
Ê Schließen Sie folgende zwei Stromversorgungskabel am Power-
Distribution-Board an (3)
Prüfen Sie, ob das Flachbandkabel korrekt unter dem Rand des Power-
Distribution-Boards verlegt ist:
RX1330 M3
Upgrade und Maintenance Manual
Netzteil
129
