Steckplatzabdeckung einbauen
Ê Platzieren Sie den Controller auf den Befestigungslaschen der
Steckplatzabdeckung.
Ê Befestigen Sie die Steckplatzabdeckung mit zwei Schrauben am Controller.
Beispiel für Netzwerkadapter

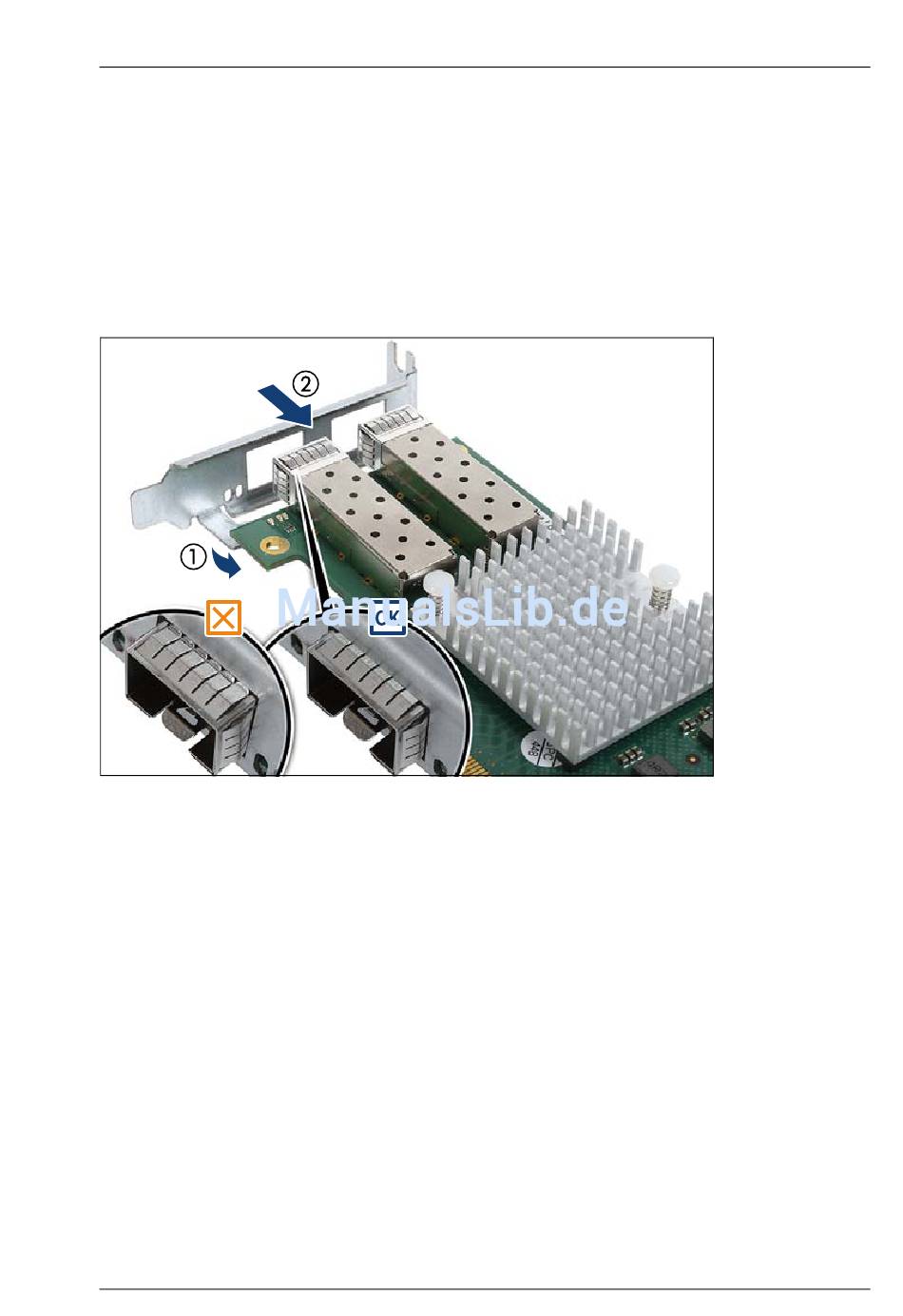

Bild 103: Steckplatzabdeckung einsetzen
Ê Platzieren Sie den Controller auf den Befestigungslaschen der
Steckplatzabdeckung (1).
Ê Schieben Sie die Steckplatzabdeckung vorsichtig auf den Controller, bis die
Steckergehäuse in die Öffnungen des Anschlussfelds auf der
Steckplatzabdeckung ragen (2).
Ê Vergewissern Sie sich, dass die EMV-Federn auf dem Steckergehäuse wie
dargestellt an der Steckplatzabdeckung anliegen (siehe Kreise).
