Ê Öffnen Sie gegebenenfalls den Kabelbinder und trennen Sie das Front-
VGA-Kabel (3).
I
Schneiden Sie den Kabelbinder nicht durch.
Ê Bauen Sie gegebenenfalls das vordere VGA-Board mit dem Front-VGA-
Anschluss aus, wie in Abschnitt
beschrieben

13.2.1.3 Frontpanel-Modul einbauen

Ê Bauen Sie gegebenenfalls das vordere VGA-Board mit dem Front-VGA-
Anschluss ein, wie in Abschnitt
beschrieben

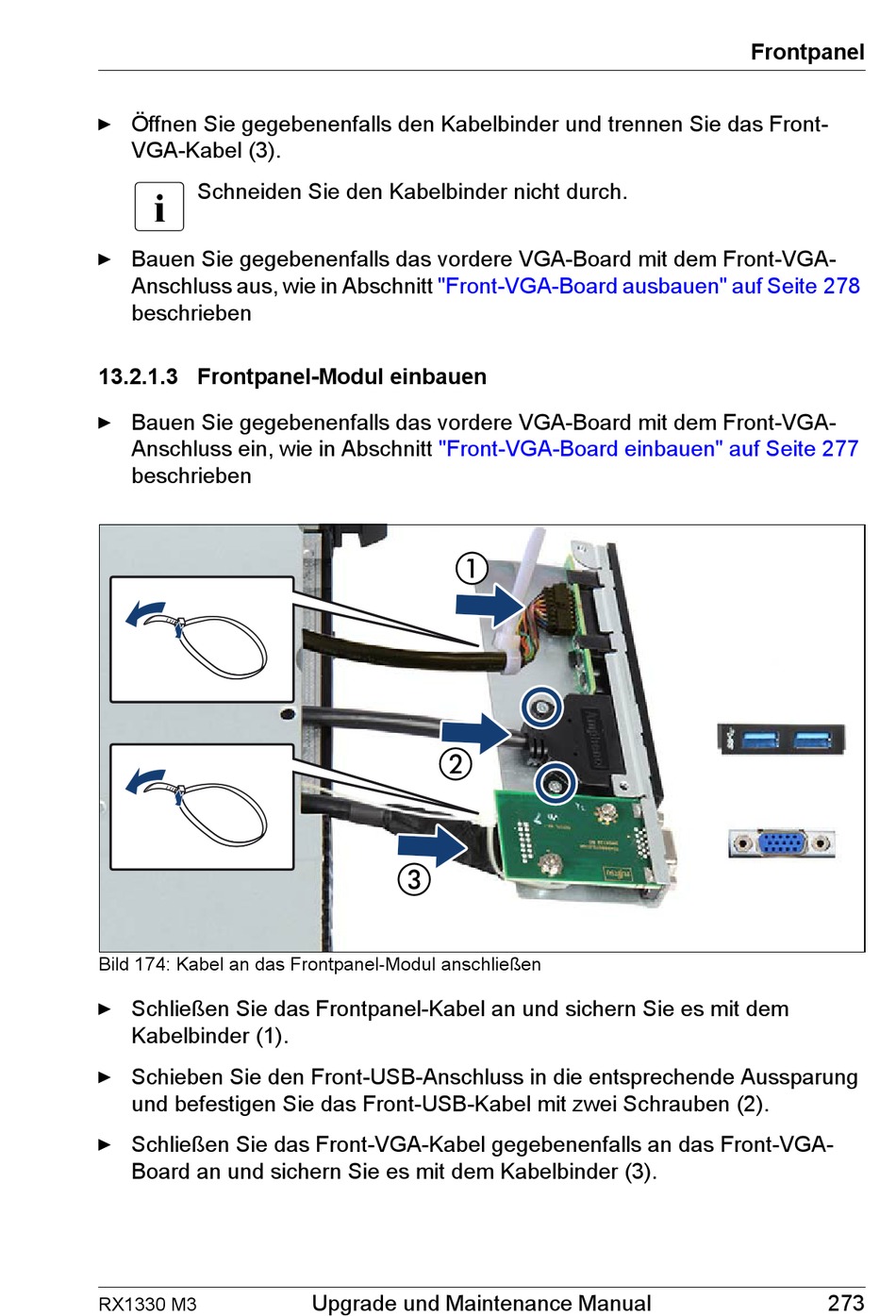

Bild 174: Kabel an das Frontpanel-Modul anschließen
Ê Schließen Sie das Frontpanel-Kabel an und sichern Sie es mit dem
Kabelbinder (1).
Ê Schieben Sie den Front-USB-Anschluss in die entsprechende Aussparung
und befestigen Sie das Front-USB-Kabel mit zwei Schrauben (2).
Ê Schließen Sie das Front-VGA-Kabel gegebenenfalls an das Front-VGA-
Board an und sichern Sie es mit dem Kabelbinder (3).
RX1330 M3
"Front-VGA-Board ausbauen" auf Seite 278
"Front-VGA-Board einbauen" auf Seite 277
