Erweiterungskarten und Backup Units
9.4.6.2 Hochrüstsatz einbauen

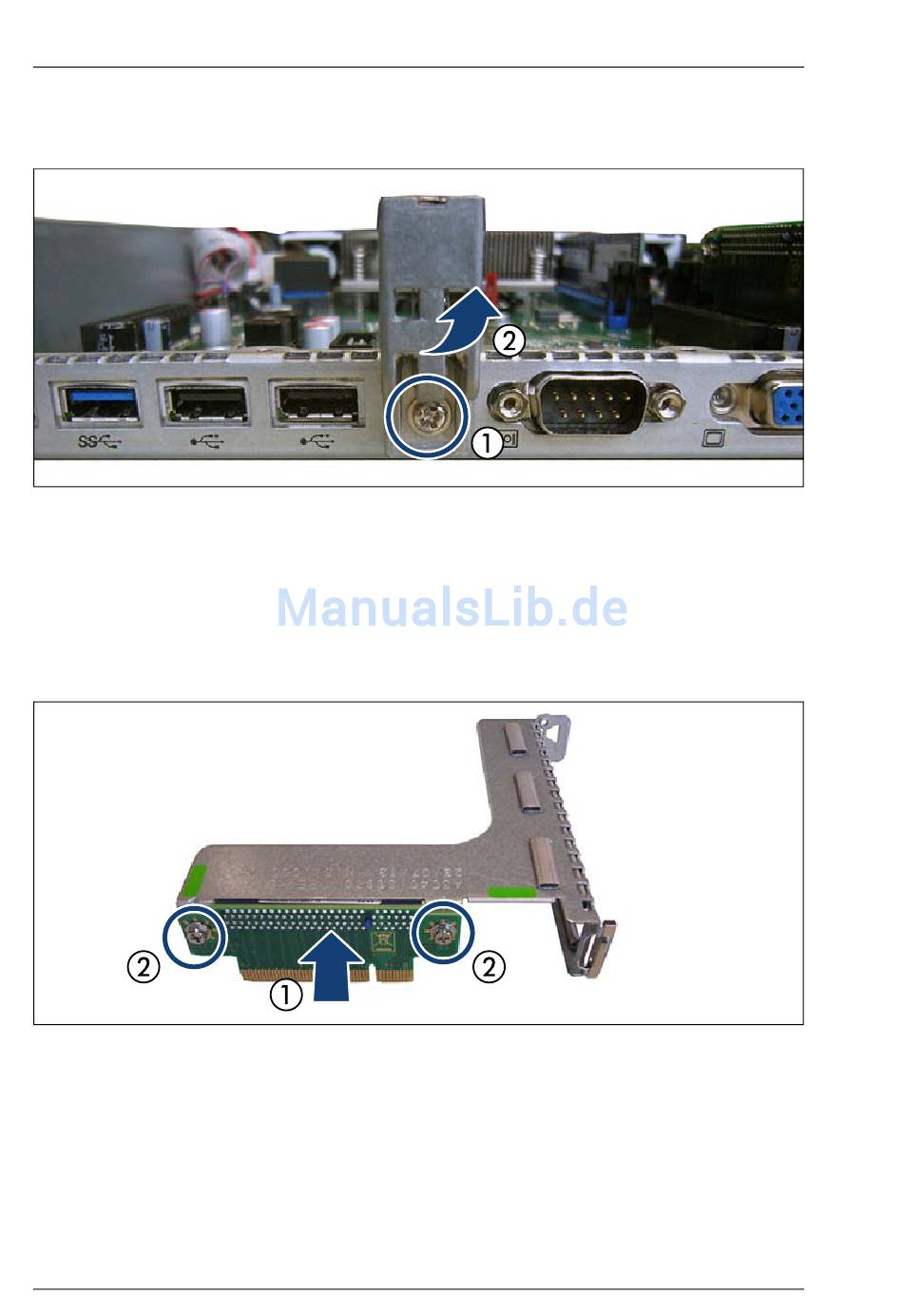

Bild 126: Riser-Modul-Halterung entfernen
Ê Entfernen Sie die Schraube (1).
Ê Entfernen Sie die Riser-Modul-Halterung (2).
Ê Entfernen Sie die Riser-Karte aus dem Riser-Modul 3, wie in Abschnitt
"Riser-Karte entfernen" auf Seite 216
Bild 127: Riser-Karte einbauen – Beispiel Riser-Modul in voller Höhe
Ê Setzen Sie die Riser-Karte ein (1).
Ê Befestigen Sie die Riser-Karte mit zwei Schrauben (2).
Ê Bauen Sie, falls erforderlich, eine Steckplatzabdeckung in voller Höhe für
die Erweiterungskarte ein, wie in Abschnitt
einbauen" auf Seite 200
222
beschrieben.
Upgrade und Maintenance Manual
beschrieben.
"Steckplatzabdeckung
RX1330 M3
