Fujitsu PRIMERGY RX1330 M3 Handbuch Seite 75

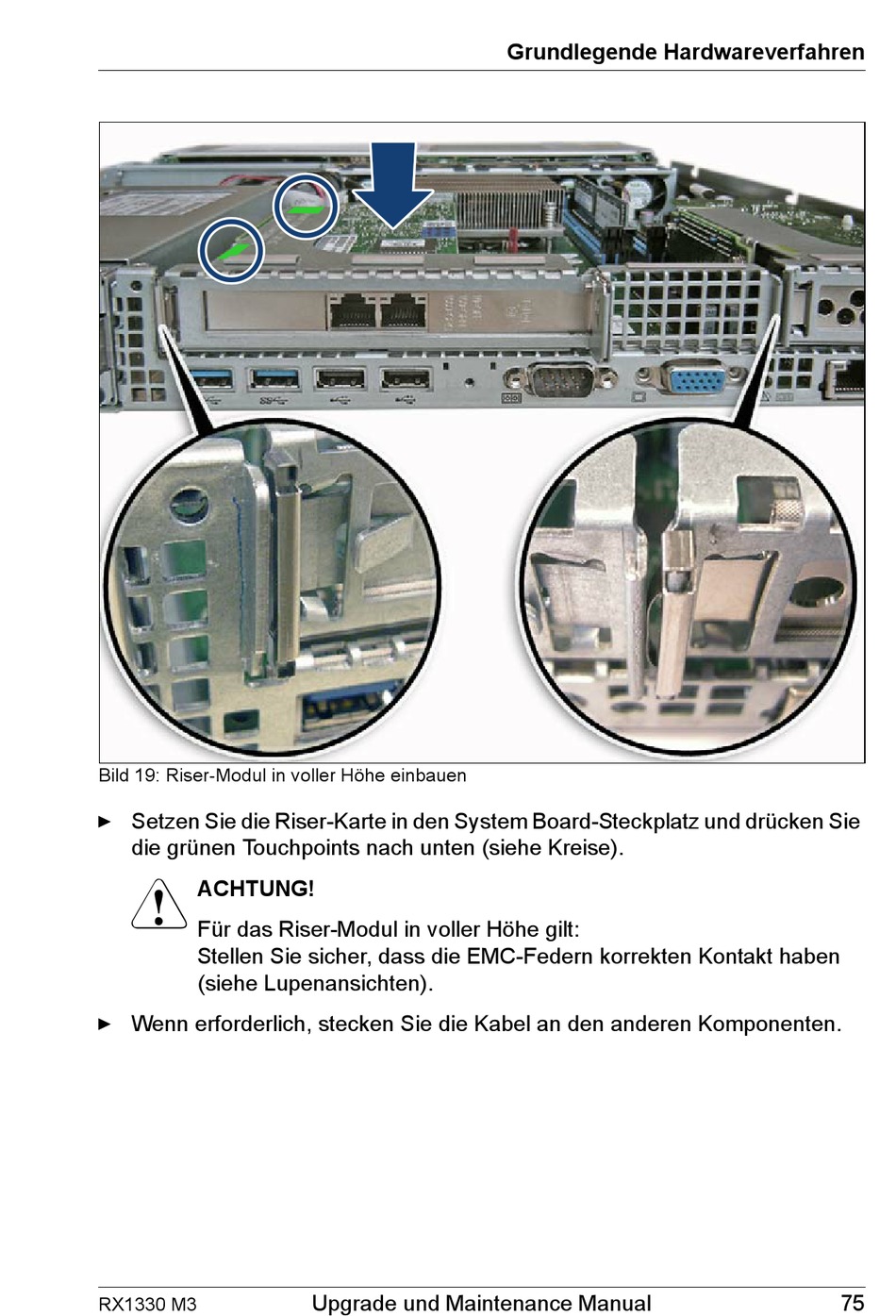

Bild 19: Riser-Modul in voller Höhe einbauen
Ê Setzen Sie die Riser-Karte in den System Board-Steckplatz und drücken Sie
die grünen Touchpoints nach unten (siehe Kreise).
V
ACHTUNG!
Für das Riser-Modul in voller Höhe gilt:
Stellen Sie sicher, dass die EMC-Federn korrekten Kontakt haben
(siehe Lupenansichten).
Ê Wenn erforderlich, stecken Sie die Kabel an den anderen Komponenten.
RX1330 M3
Upgrade und Maintenance Manual
Grundlegende Hardwareverfahren
75
