System Board und Komponenten

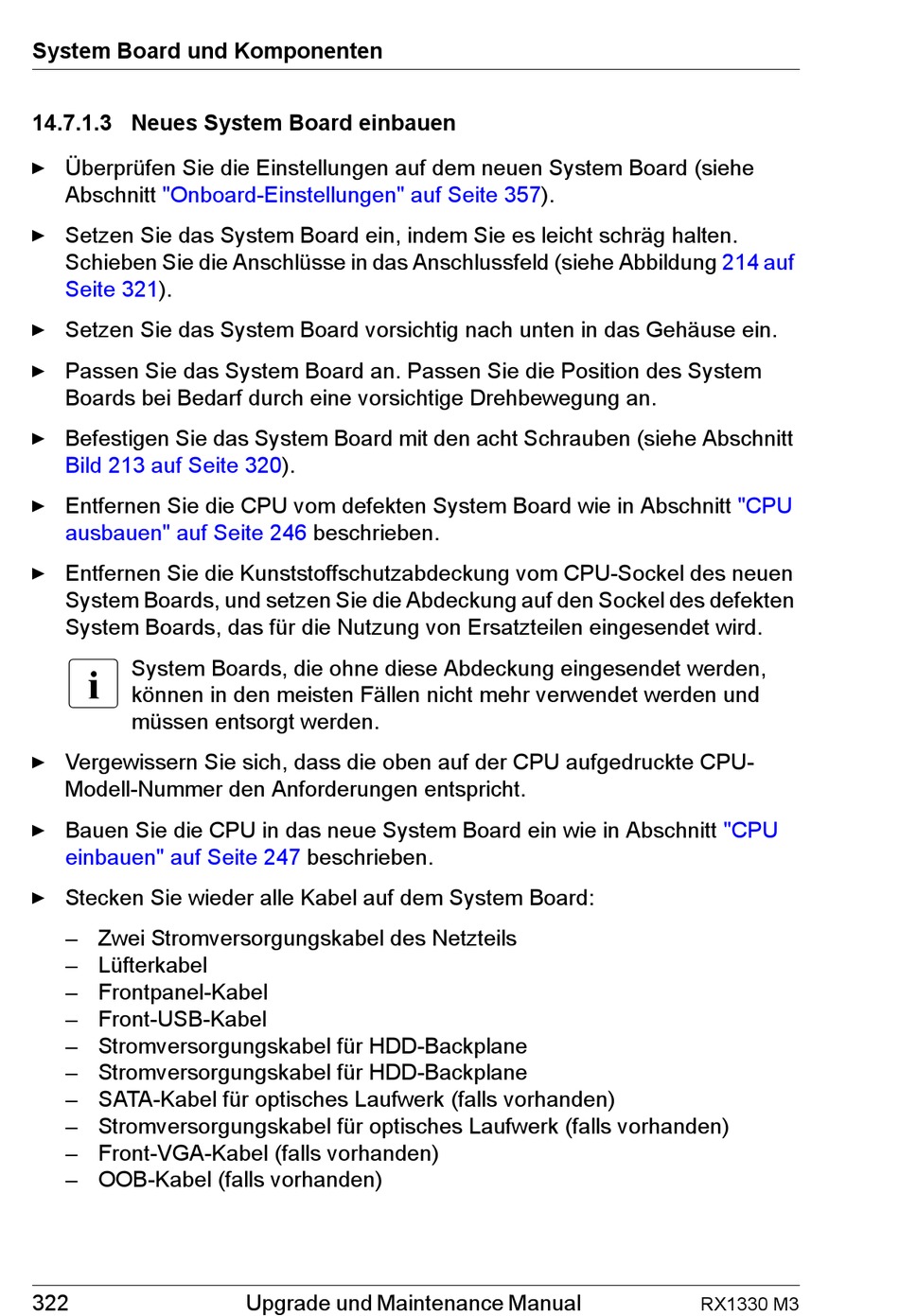

14.7.1.3 Neues System Board einbauen

Ê Überprüfen Sie die Einstellungen auf dem neuen System Board (siehe
Abschnitt "Onboard-Einstellungen" auf Seite
Ê Setzen Sie das System Board ein, indem Sie es leicht schräg halten.
Schieben Sie die Anschlüsse in das Anschlussfeld (siehe Abbildung
Seite 321).
Ê Setzen Sie das System Board vorsichtig nach unten in das Gehäuse ein.
Ê Passen Sie das System Board an. Passen Sie die Position des System
Boards bei Bedarf durch eine vorsichtige Drehbewegung an.
Ê Befestigen Sie das System Board mit den acht Schrauben (siehe Abschnitt
Bild 213 auf Seite
Ê Entfernen Sie die CPU vom defekten System Board wie in Abschnitt
ausbauen" auf Seite 246
Ê Entfernen Sie die Kunststoffschutzabdeckung vom CPU-Sockel des neuen
System Boards, und setzen Sie die Abdeckung auf den Sockel des defekten
System Boards, das für die Nutzung von Ersatzteilen eingesendet wird.
I
System Boards, die ohne diese Abdeckung eingesendet werden,
können in den meisten Fällen nicht mehr verwendet werden und
müssen entsorgt werden.
Ê Vergewissern Sie sich, dass die oben auf der CPU aufgedruckte CPU-
Modell-Nummer den Anforderungen entspricht.
Ê Bauen Sie die CPU in das neue System Board ein wie in Abschnitt
einbauen" auf Seite 247
Ê Stecken Sie wieder alle Kabel auf dem System Board:
– Zwei Stromversorgungskabel des Netzteils
– Lüfterkabel
– Frontpanel-Kabel
– Front-USB-Kabel
– Stromversorgungskabel für HDD-Backplane
– Stromversorgungskabel für HDD-Backplane
– SATA-Kabel für optisches Laufwerk (falls vorhanden)
– Stromversorgungskabel für optisches Laufwerk (falls vorhanden)
– Front-VGA-Kabel (falls vorhanden)
– OOB-Kabel (falls vorhanden)
322
320).
beschrieben.
beschrieben.
Upgrade und Maintenance Manual
357).
214 auf
"CPU
"CPU
RX1330 M3
