Festplattenlaufwerk (HDD)/Solid-State-Laufwerk (SSD)

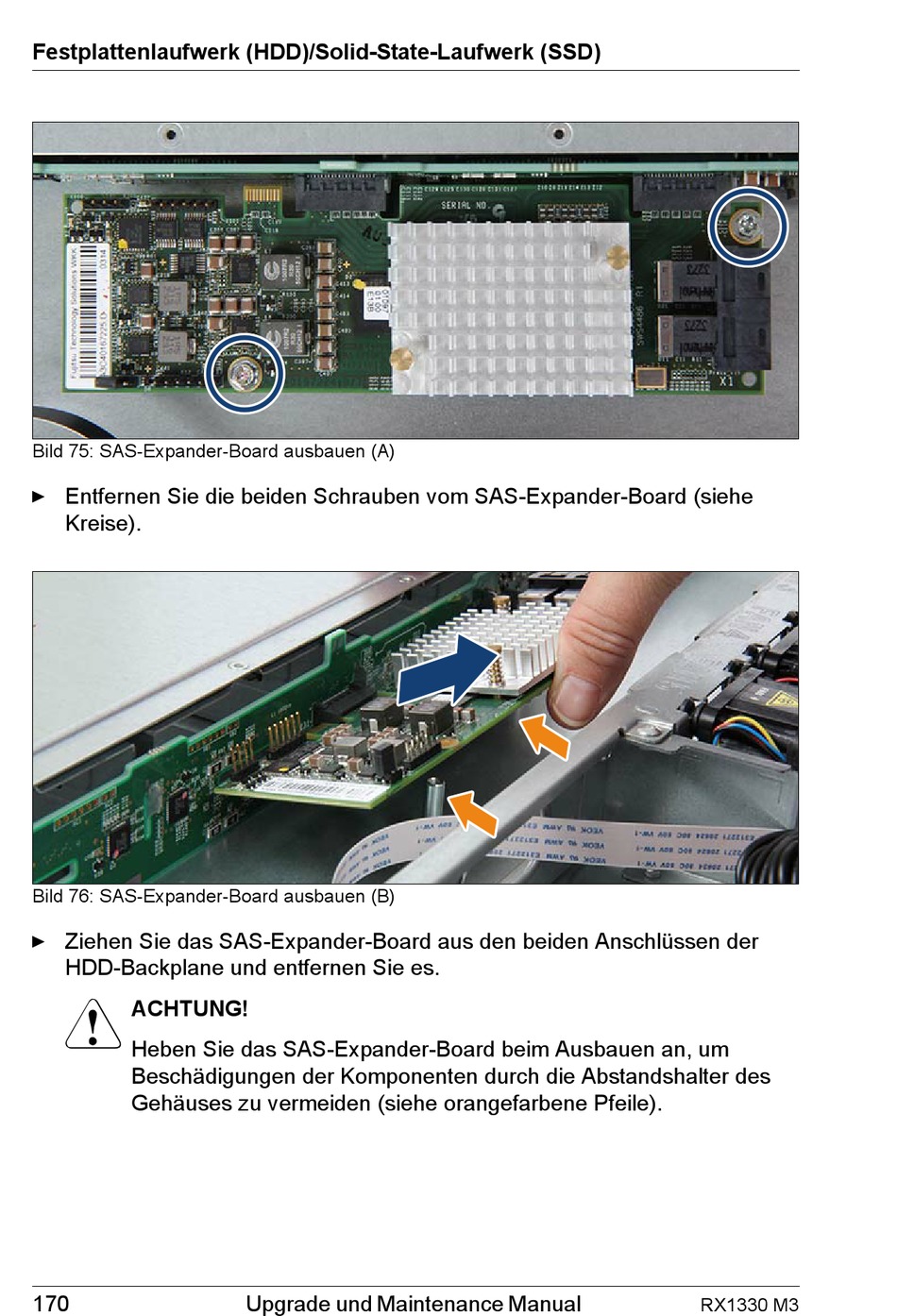

Bild 75: SAS-Expander-Board ausbauen (A)
Ê Entfernen Sie die beiden Schrauben vom SAS-Expander-Board (siehe
Kreise).
Bild 76: SAS-Expander-Board ausbauen (B)
Ê Ziehen Sie das SAS-Expander-Board aus den beiden Anschlüssen der
HDD-Backplane und entfernen Sie es.
V
ACHTUNG!
Heben Sie das SAS-Expander-Board beim Ausbauen an, um
Beschädigungen der Komponenten durch die Abstandshalter des
Gehäuses zu vermeiden (siehe orangefarbene Pfeile).
