14.4.1.2 TPM einbauen

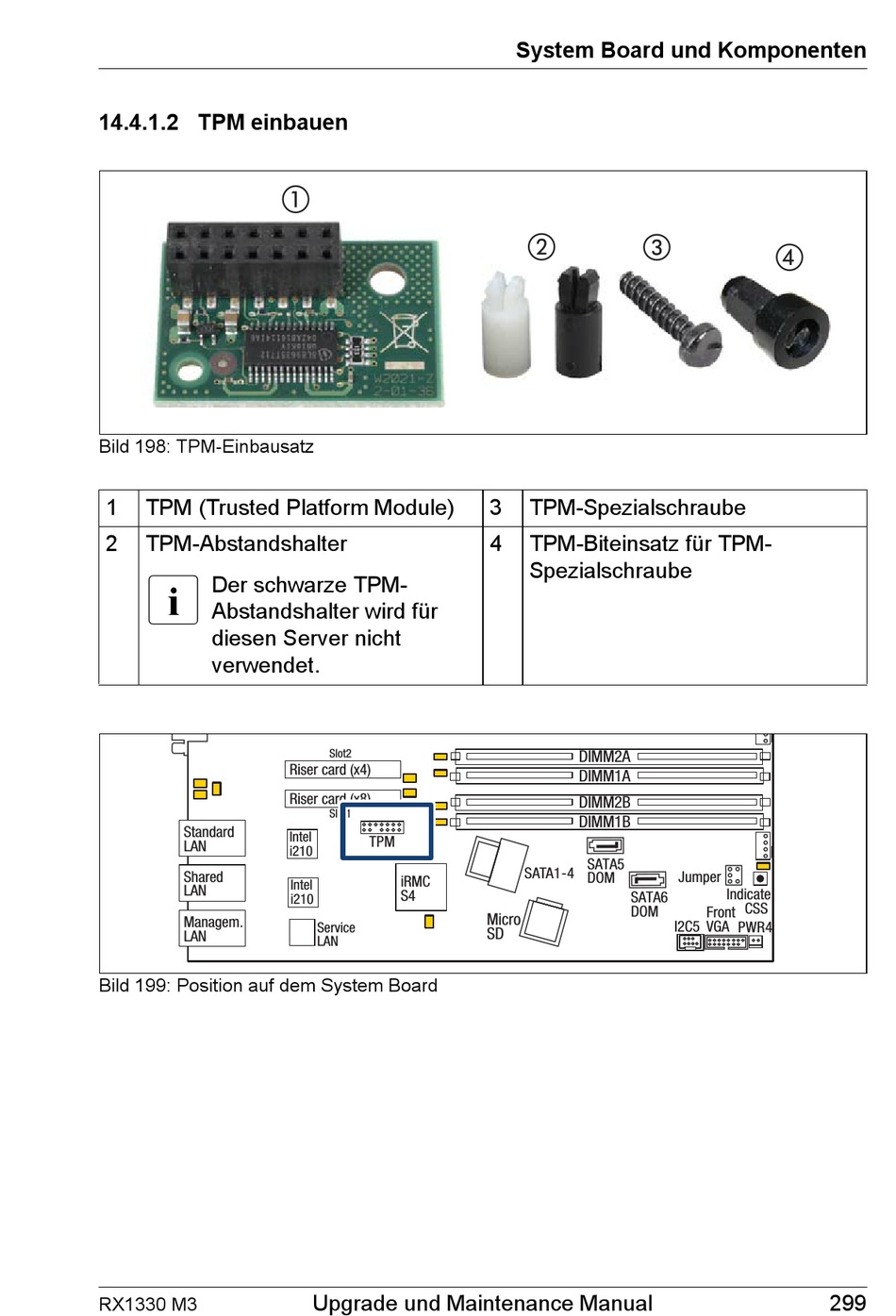

Bild 198: TPM-Einbausatz
1 TPM (Trusted Platform Module)
2 TPM-Abstandshalter
I
Der schwarze TPM-
Abstandshalter wird für
diesen Server nicht
verwendet.
Standard
LAN
Shared
LAN
Managem.
LAN
Bild 199: Position auf dem System Board
RX1330 M3
Slot2
Riser card (x4)
Riser card (x8)
Slot1
Intel
TPM
i210
iRMC
Intel
S4
i210
Service
LAN
Upgrade und Maintenance Manual
System Board und Komponenten
3 TPM-Spezialschraube
4 TPM-Biteinsatz für TPM-
Spezialschraube
DIMM2A
DIMM1A
DIMM2B
DIMM1B
SATA5
SATA1-4
DOM
SATA6
DOM
Micro
SD
Jumper
Indicate
CSS
Front
I2C5 VGA
PWR4
