Grundlegende Hardwareverfahren
4.4.3
Gehäusedeckel entfernen

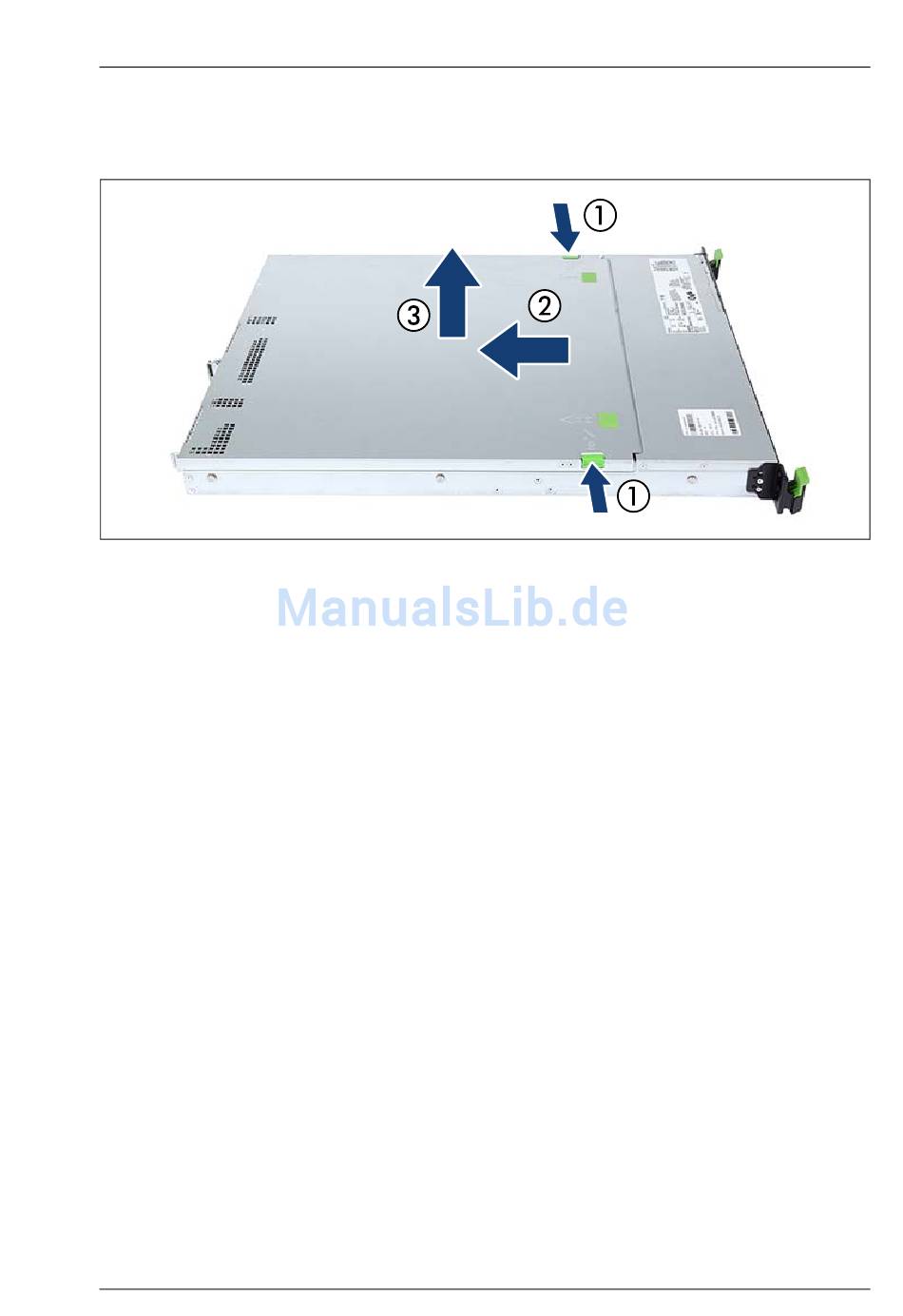

Bild 6: Gehäusedeckel entfernen
Ê Drücken Sie die grünen Touchpoints nach innen (1).
Ê Schieben Sie den Gehäusedeckel bis zum Anschlag in Pfeilrichtung (2).
Ê Nehmen Sie den Gehäusedeckel nach oben ab (3).
Upgrade und Maintenance Manual
65
RX1330 M3
