Frontpanel
13.3

Front VGA-Board

13.3.1 Front-VGA-Board einbauen

Upgrade und Repair Unit
(URU)
Tools: Phillips PH1 / (+) Nr. 1 Schraubendreher

13.3.1.1 Vorbereitende Schritte

"Server herunterfahren" auf Seite 59
Ê
"Netzkabel trennen" auf Seite 60
Ê
"Auf die Komponente zugreifen" auf Seite 61
Ê
"Frontpanel-Modul entfernen" auf Seite 271
Ê

13.3.1.2 Leerblende abnehmen

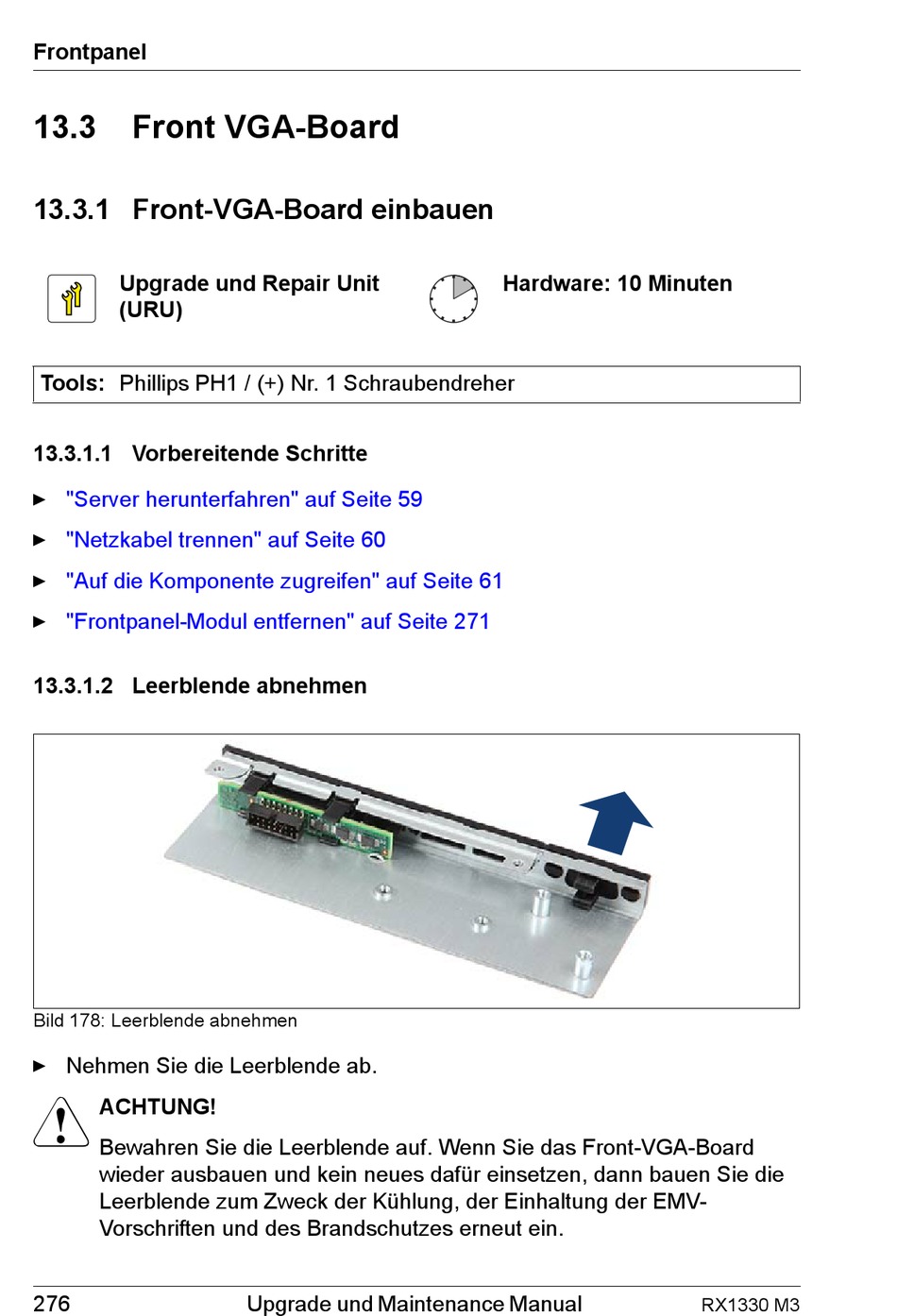

Bild 178: Leerblende abnehmen
Ê Nehmen Sie die Leerblende ab.
V
ACHTUNG!
Bewahren Sie die Leerblende auf. Wenn Sie das Front-VGA-Board
wieder ausbauen und kein neues dafür einsetzen, dann bauen Sie die
Leerblende zum Zweck der Kühlung, der Einhaltung der EMV-
Vorschriften und des Brandschutzes erneut ein.
276 Upgrade und Maintenance Manual
Hardware: 10 Minuten
RX1330 M3
