Erweiterungskarten und Backup Units

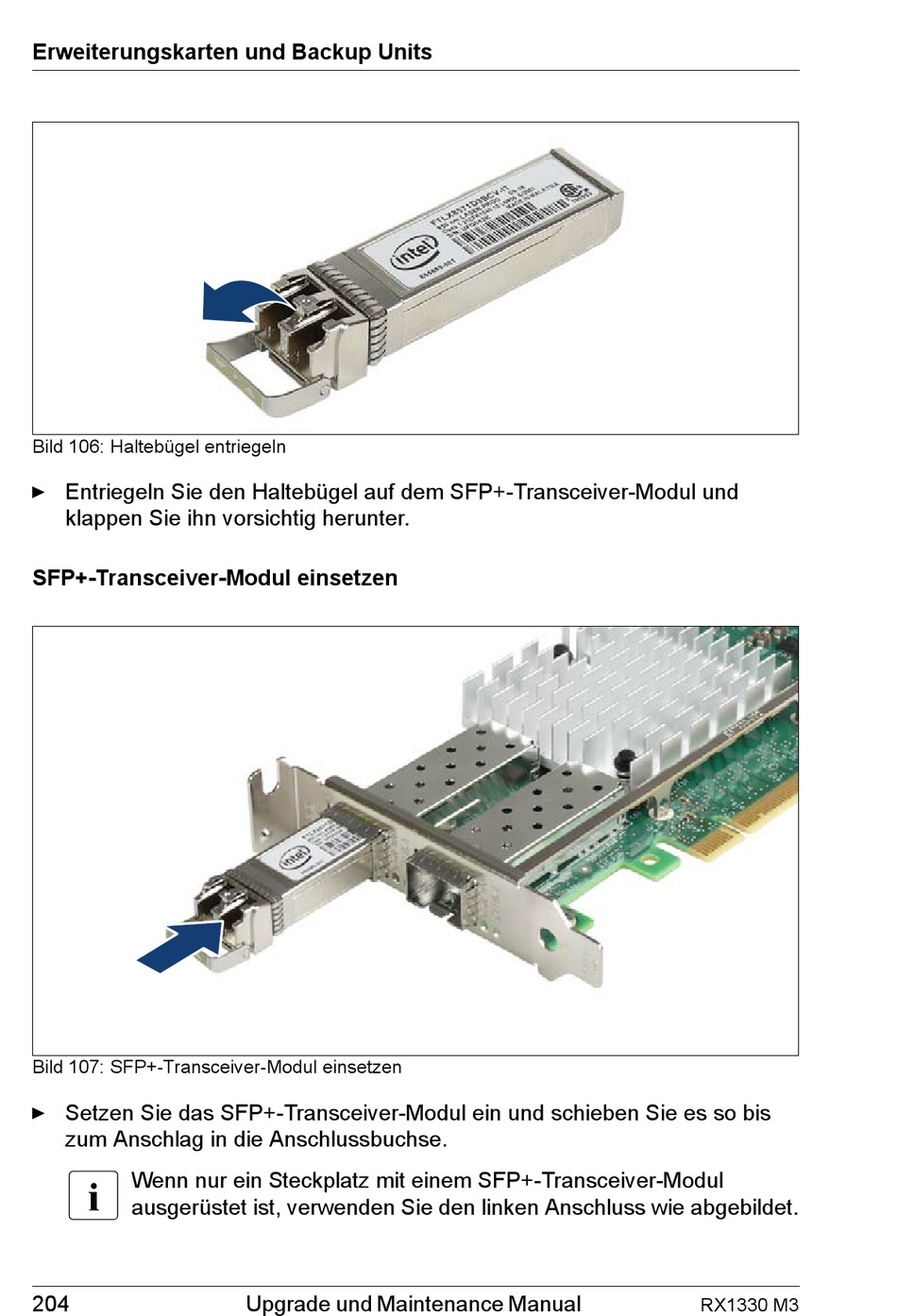

Bild 106: Haltebügel entriegeln
Ê Entriegeln Sie den Haltebügel auf dem SFP+-Transceiver-Modul und
klappen Sie ihn vorsichtig herunter.
SFP+-Transceiver-Modul einsetzen
Bild 107: SFP+-Transceiver-Modul einsetzen
Ê Setzen Sie das SFP+-Transceiver-Modul ein und schieben Sie es so bis
zum Anschlag in die Anschlussbuchse.
I
Wenn nur ein Steckplatz mit einem SFP+-Transceiver-Modul
ausgerüstet ist, verwenden Sie den linken Anschluss wie abgebildet.
