Die Fjbu Ausbauen; Vorbereitende Schritte - Fujitsu PRIMERGY RX1330 M3 Handbuch

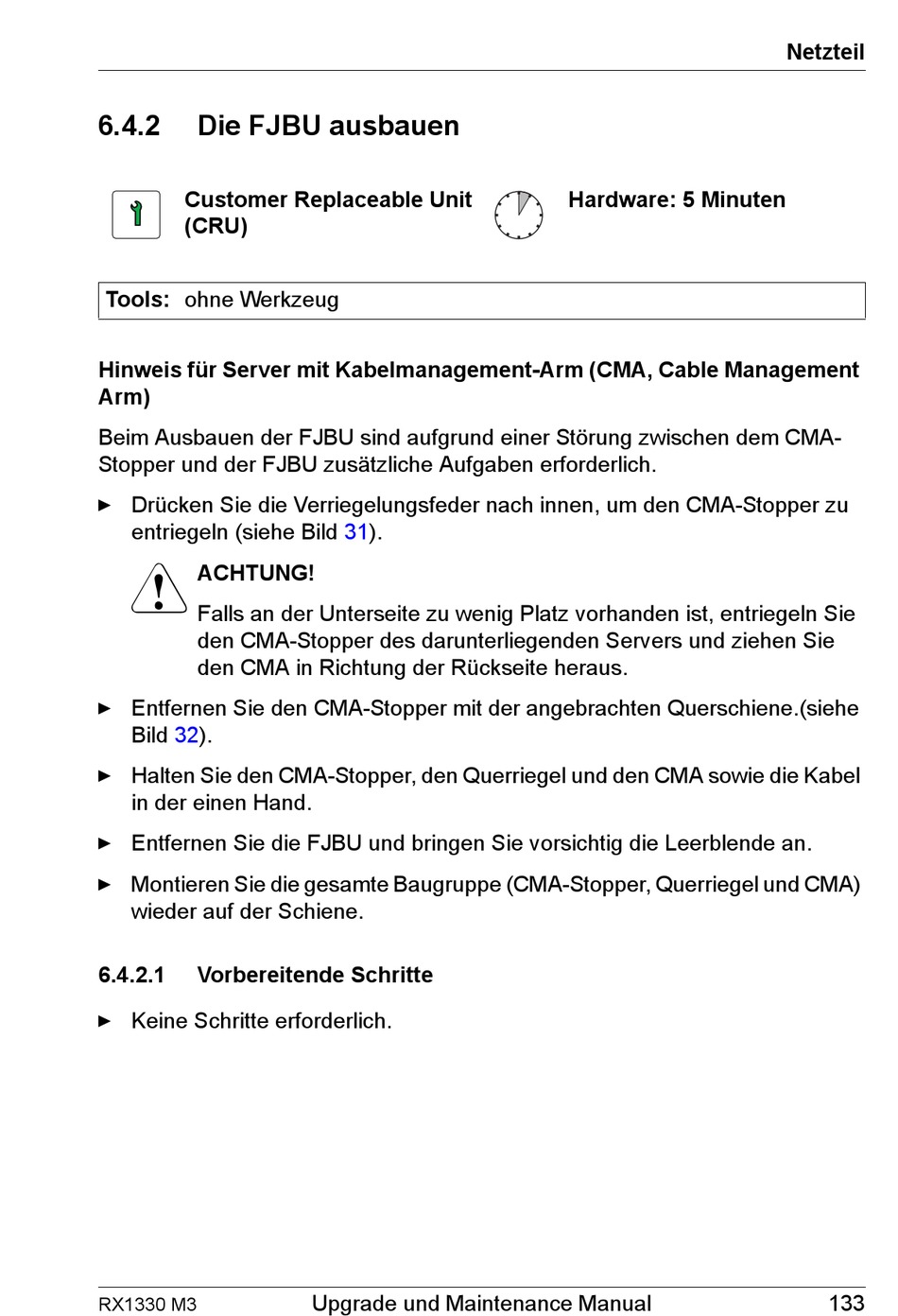

6.4.2

Die FJBU ausbauen

Customer Replaceable Unit
(CRU)
Tools: ohne Werkzeug
Hinweis für Server mit Kabelmanagement-Arm (CMA, Cable Management
Arm)
Beim Ausbauen der FJBU sind aufgrund einer Störung zwischen dem CMA-
Stopper und der FJBU zusätzliche Aufgaben erforderlich.
Ê Drücken Sie die Verriegelungsfeder nach innen, um den CMA-Stopper zu
entriegeln (siehe Bild 31).
V
ACHTUNG!
Falls an der Unterseite zu wenig Platz vorhanden ist, entriegeln Sie
den CMA-Stopper des darunterliegenden Servers und ziehen Sie
den CMA in Richtung der Rückseite heraus.
Ê Entfernen Sie den CMA-Stopper mit der angebrachten Querschiene.(siehe
Bild 32).
Ê Halten Sie den CMA-Stopper, den Querriegel und den CMA sowie die Kabel
in der einen Hand.
Ê Entfernen Sie die FJBU und bringen Sie vorsichtig die Leerblende an.
Ê Montieren Sie die gesamte Baugruppe (CMA-Stopper, Querriegel und CMA)
wieder auf der Schiene.
6.4.2.1

Vorbereitende Schritte

Ê Keine Schritte erforderlich.
RX1330 M3
Upgrade und Maintenance Manual
Hardware: 5 Minuten
Netzteil
133
