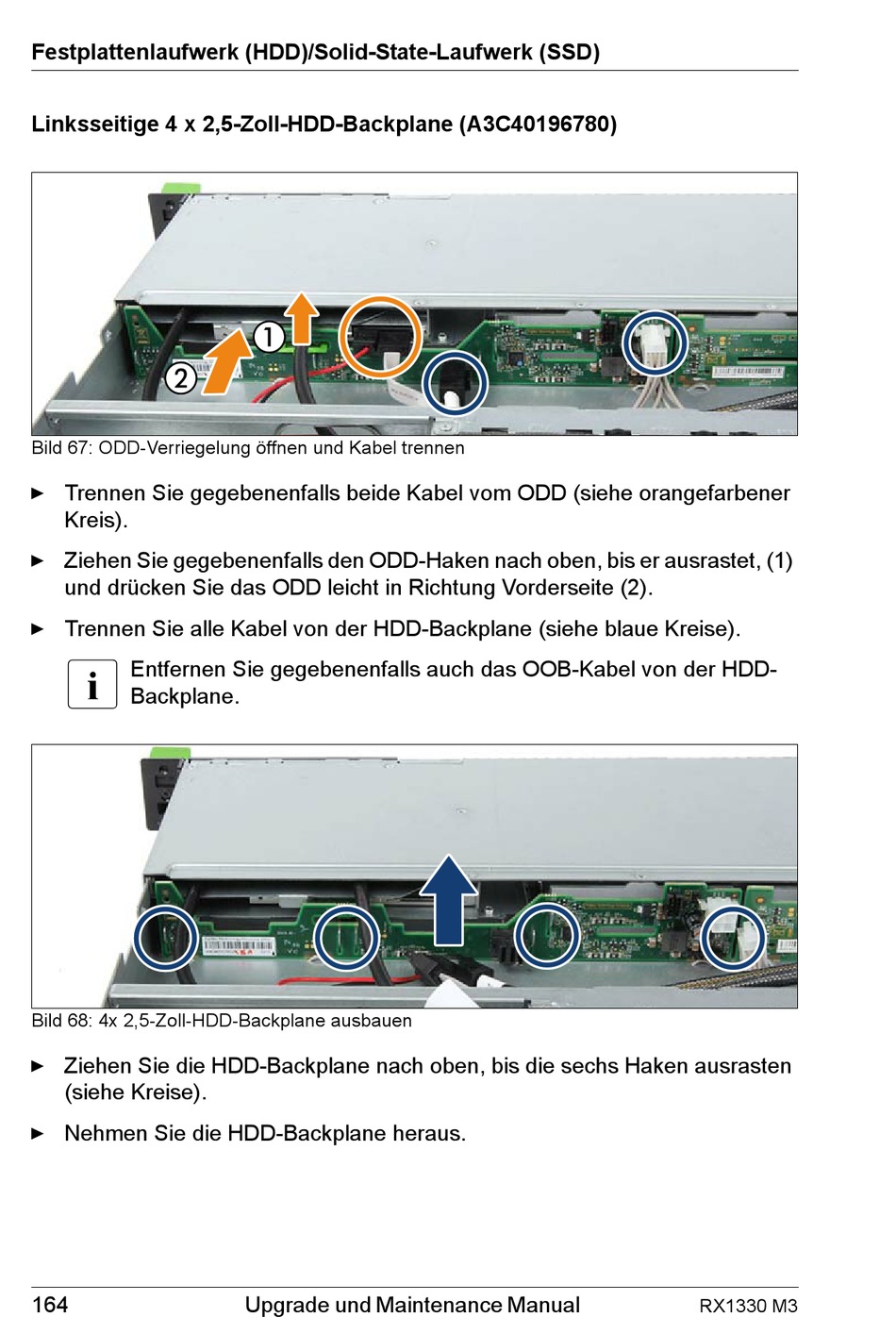

Festplattenlaufwerk (HDD)/Solid-State-Laufwerk (SSD)
Linksseitige 4 x 2,5-Zoll-HDD-Backplane (A3C40196780)
Bild 67: ODD-Verriegelung öffnen und Kabel trennen
Ê Trennen Sie gegebenenfalls beide Kabel vom ODD (siehe orangefarbener
Kreis).
Ê Ziehen Sie gegebenenfalls den ODD-Haken nach oben, bis er ausrastet, (1)
und drücken Sie das ODD leicht in Richtung Vorderseite (2).
Ê Trennen Sie alle Kabel von der HDD-Backplane (siehe blaue Kreise).
I
Entfernen Sie gegebenenfalls auch das OOB-Kabel von der HDD-
Backplane.
Bild 68: 4x 2,5-Zoll-HDD-Backplane ausbauen
Ê Ziehen Sie die HDD-Backplane nach oben, bis die sechs Haken ausrasten
(siehe Kreise).
Ê Nehmen Sie die HDD-Backplane heraus.
