Erweiterungskarten und Backup Units

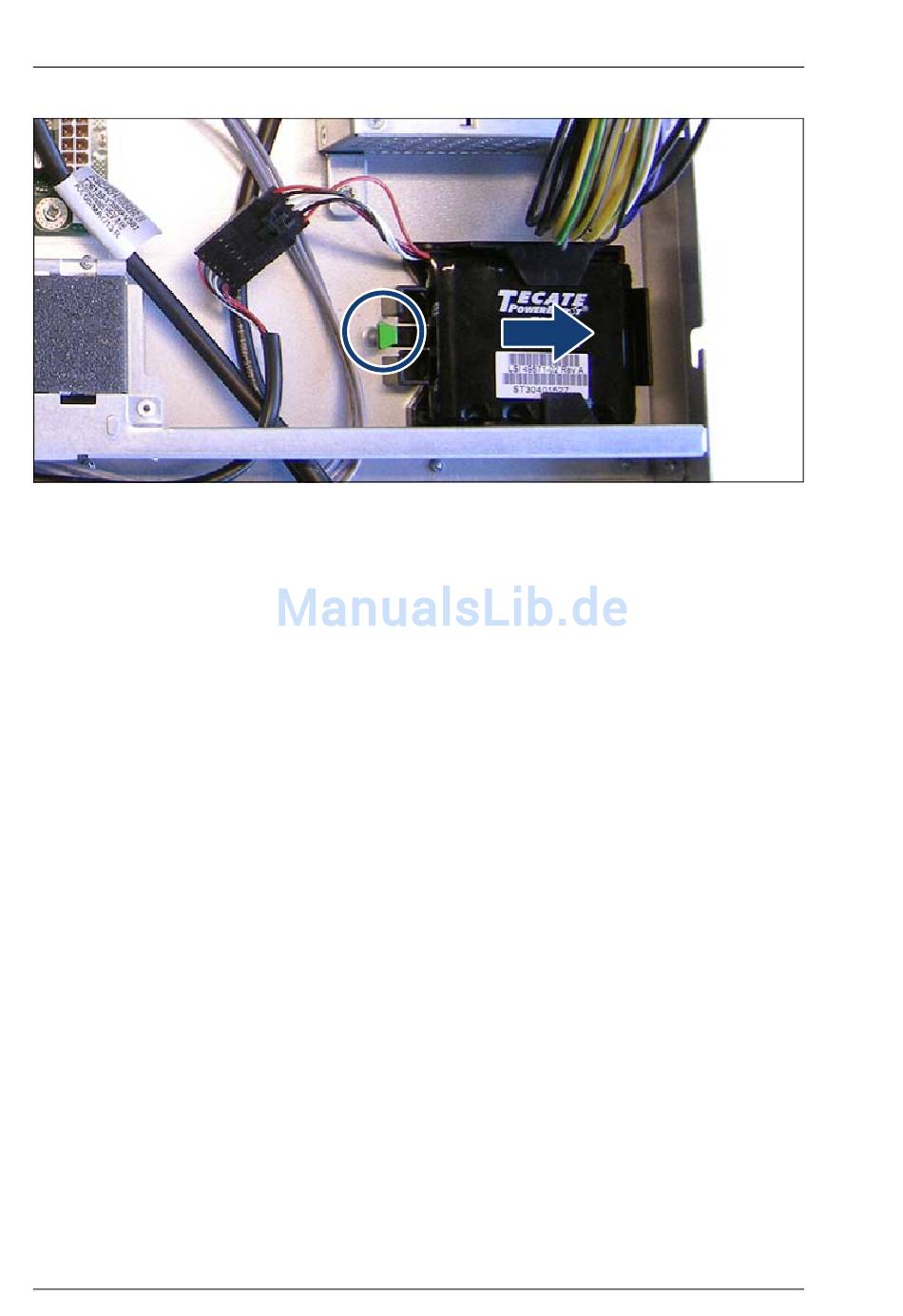

Bild 135: FBU mit der Halterung einbauen
Ê Setzen Sie die Halterung in das Gehäuse ein, sodass die drei Köpfe der
Haltebolzen am Gehäuseboden in die offenen Enden der Schlüsselloch-
Riegel an der Halterung reichen.
Ê Schieben Sie die Halterung in Pfeilrichtung.
Die Köpfe der Haltebolzen am Gehäuseboden rasten in die offenen Enden
der Schlüsselloch-Riegel an der Halterung ein.
Ê Stellen Sie sicher, dass der Verriegelungshebel an der Halterung richtig
einrastet (siehe Kreis).
Ê Bauen Sie (falls vorhanden) das TFM ein, wie in Abschnitt
einbauen" auf Seite 219
Ê Schließen Sie das FBU-Adapterkabel an das TFM an, wie in Abschnitt
"Neues TFM einbauen" auf Seite 219
Ê Bauen Sie den RAID-Controller mit dem TFM ein, wie in Abschnitt
"Erweiterungskarte einbauen" auf Seite 209
228
beschrieben.
Upgrade und Maintenance Manual
beschrieben.
beschrieben.
"Neues TFM
