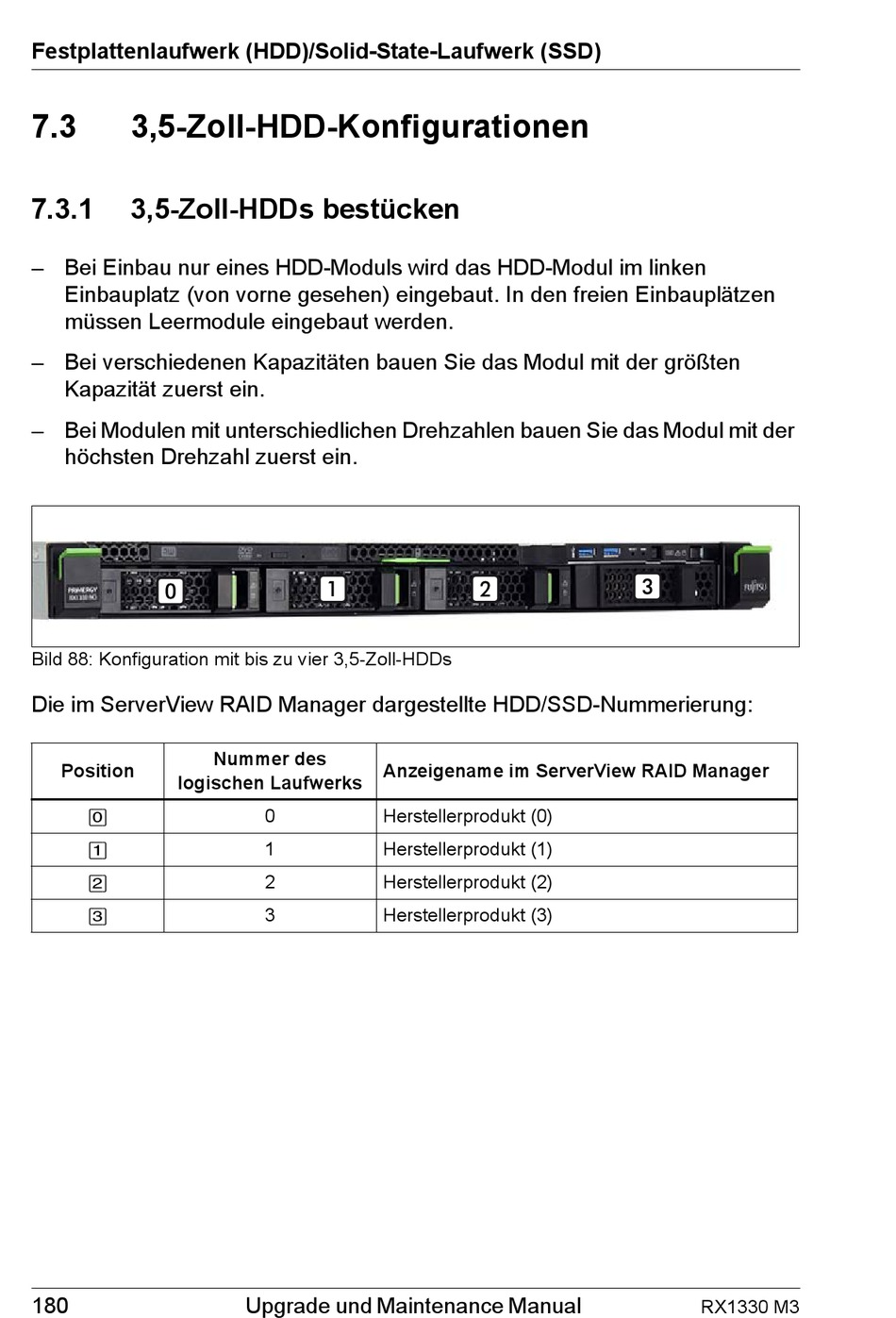

3,5-Zoll-Hdd-Konfigurationen; 3,5-Zoll-Hdds Bestücken - Fujitsu PRIMERGY RX1330 M3 Handbuch

Festplattenlaufwerk (HDD)/Solid-State-Laufwerk (SSD)
7.3

3,5-Zoll-HDD-Konfigurationen

7.3.1 3,5-Zoll-HDDs bestücken
– Bei Einbau nur eines HDD-Moduls wird das HDD-Modul im linken
Einbauplatz (von vorne gesehen) eingebaut. In den freien Einbauplätzen
müssen Leermodule eingebaut werden.
– Bei verschiedenen Kapazitäten bauen Sie das Modul mit der größten
Kapazität zuerst ein.
– Bei Modulen mit unterschiedlichen Drehzahlen bauen Sie das Modul mit der
höchsten Drehzahl zuerst ein.
Bild 88: Konfiguration mit bis zu vier 3,5-Zoll-HDDs
Die im ServerView RAID Manager dargestellte HDD/SSD-Nummerierung:
Position
logischen Laufwerks
[0]
[1]
[2]
[3]
180
Nummer des
Anzeigename im ServerView RAID Manager
0 Herstellerprodukt (0)
1 Herstellerprodukt (1)
2 Herstellerprodukt (2)
3 Herstellerprodukt (3)
Upgrade und Maintenance Manual
RX1330 M3
