14. Lastarm-Komponenten
14-1
1.
Lastarm auf einen von Terex zugelassenen Stützbock
absenken, um Freiraum für den Ausbau des Hebezylinders

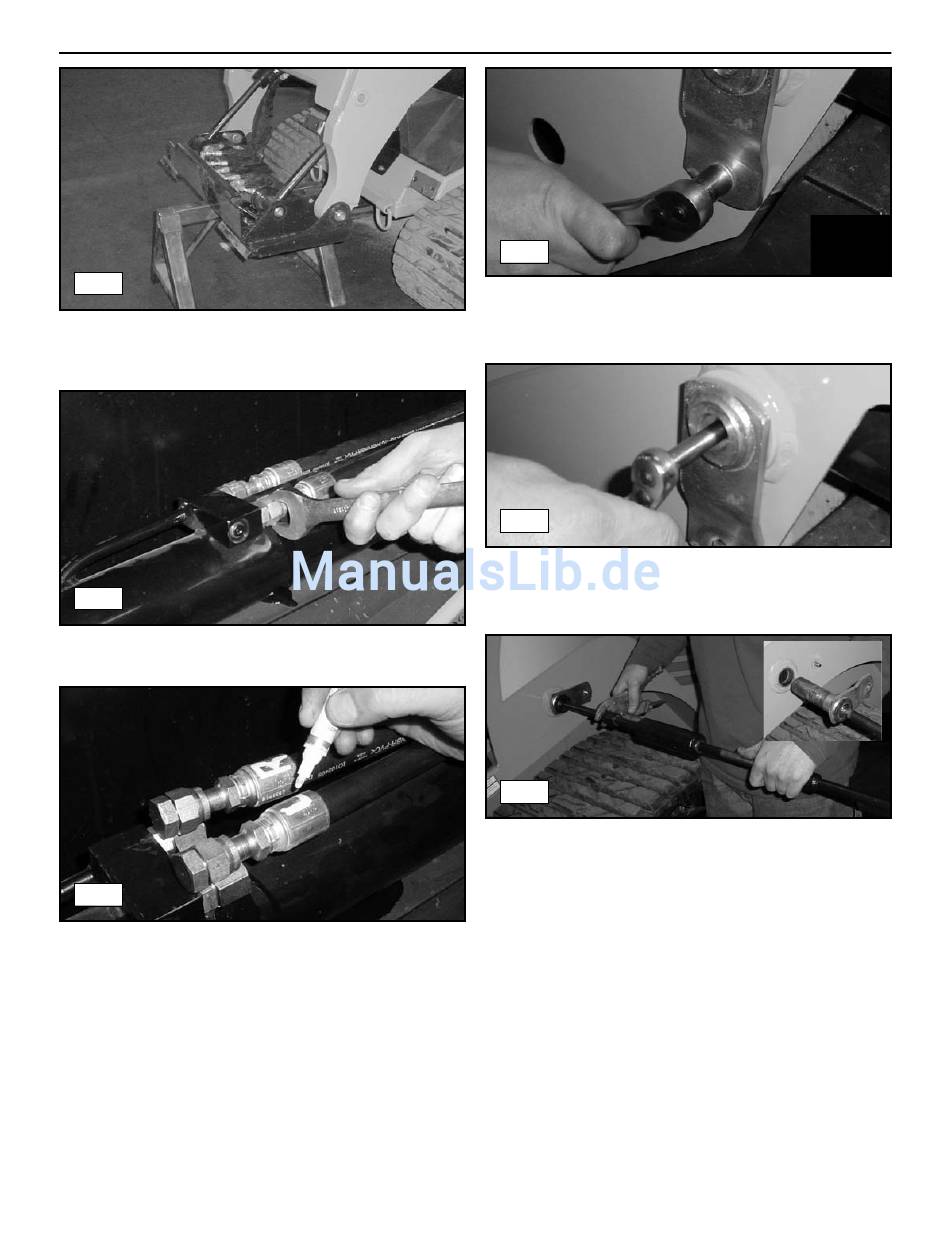

zu schaffen. (Abb. 14-1)
14-2
2.
Einlass- und Auslassschläuche vom Zylinder trennen.
(Abb. 14-2)
14-3
3.
Schläuche entsprechend der Ausrichtung nach rechts und
links beschriften, um den Zusammenbau zu vereinfachen.
Danach die Schläuche und Armaturen mit Kappen und
Stopfen verschließen, um einen Verlust Flüssigkeiten oder
eine Verunreinigung des Systems zu vermeiden. (Abb. 14-3)
14-4
4.
Die Schrauben entfernen, mit denen die Gelenkzapfen der
vorderen und hinteren Lastarmzylinder am Lastarm und
Lastarmturm befestigt sind. (Abb. 14-4)
14-5
5.
Den Schmiernippel von den Gelenkzapfen abnehmen,
um das Werkzeug zum Entfernen der Zapfen ansetzen
zu können. (Abb. 14-5)
14-6
6.
Das Ausbauwerkzeug in jeden Zapfen schrauben, danach
die Zapfen danach mit dem Gleithammer herausnehmen.
(Abb. 14-6)
