Kettenlader mit Gummiketten
10. Lastarm-/Antriebssteuerungen
Lastarm-Regelventil
Ausbau
Erforderliches Werkzeug
Steckschlüssel
Ringmaul-/Gabelschlüssel
Schraubendreher (Schlauchschellen)
1.
Das auf Seite 7-4 in diesem Handbuch beschriebene
Verfahren zum Ausbau des Fußraums durchführen.
2.
Das Hydrauliksystem wie auf Seite 4-16 in diesem
Handbuch beschrieben entleeren.
10-12
3.

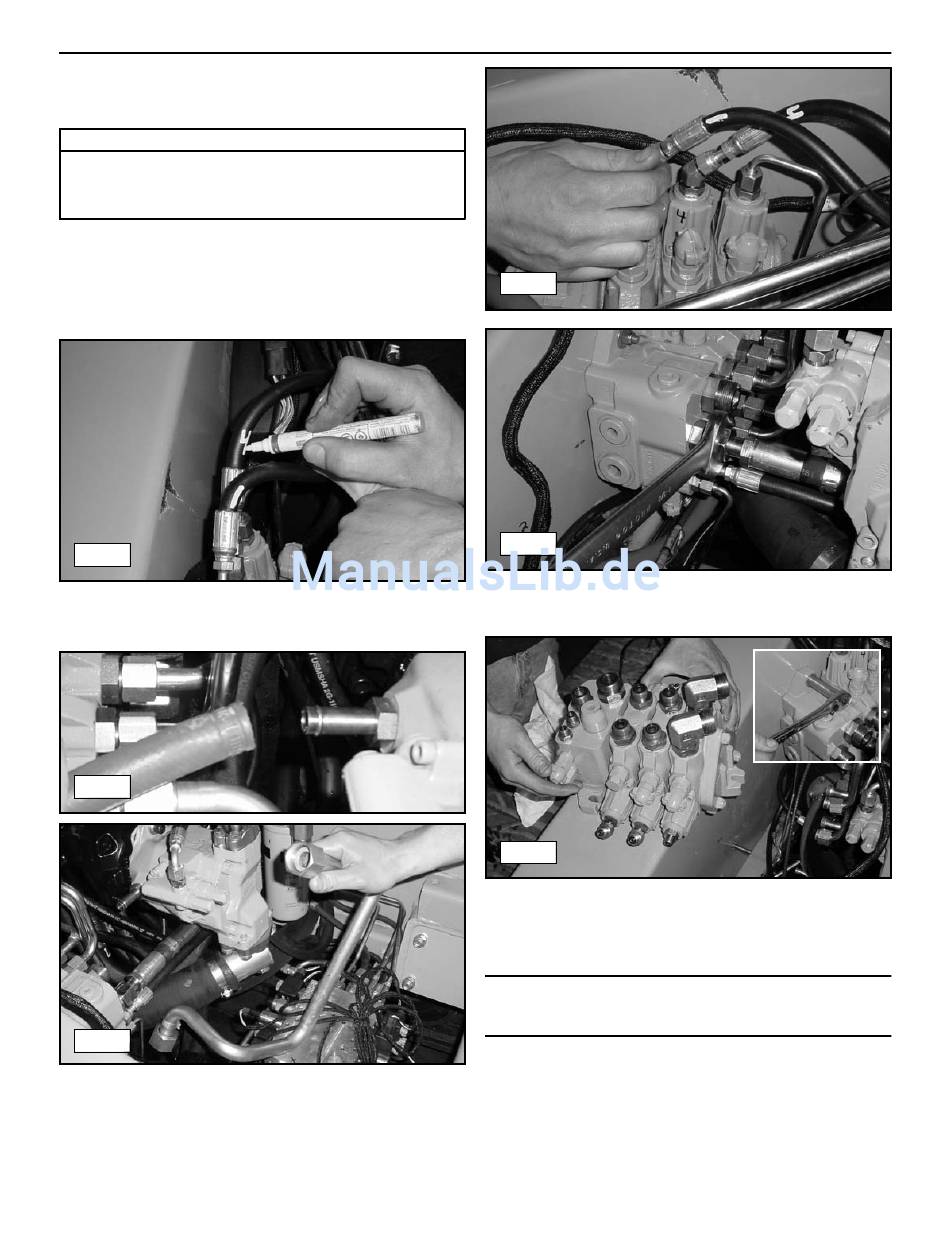

Alle Leitungen und Schläuche wie erforderlich beschriften,
um den Zusammenbau zu erleichtern. (Abb. 10-12)
10-13
10-14
4.
Den Schlauch von der Tülle der Armatur an der Zusatzpumpe
und die große starre Leitung entfernen, die vor den Pumpen
zum Filterkopf verläuft, um zusätzlichen Freiraum zum
Entfernen der Leitung zu schaffen. (Abb. 10-13, 10-14)
10-15
10-16
5.
Zum Ausbau alle Leitungen und Schläuche vom Ventil
trennen. (Abbildung 10-15, 10-16)
10-17
6.
Die Flachrundschrauben (3) entfernen, mit denen das
Laderventil am Chassis befestigt ist. Dann das Ventil
ausbauen.
Hinweis: Die Schrauben sind mit einem Vierkantansatz versehen,
der in einer Vierkantöffnung im Chassis sitzt, um ein Drehen beim
Ausbau zu verhindern.
Einbau
1.
Zum Einbau des Lastarm-Regelventils das Ausbauverfahren
in umgekehrter Reihenfolge durchführen.
