Kapitelübersicht
Dieses Kapitel enthält Diagramme für die folgenden PT-80-Kreise:
Hydraulikladekreis, Hydraulikzusatzkreis, Hydraulikantriebskreis,
Laderventil, Hydraulik-Vorsteuerblock (Magnetventilblock) und
Anschluss des elektrischen Zubehörs. Es enthält außerdem
Informationen zur Schlauchverlegung für die Bedienkonfigurationen
der Vorsteuerungen für den Antriebs- und Lastarm.

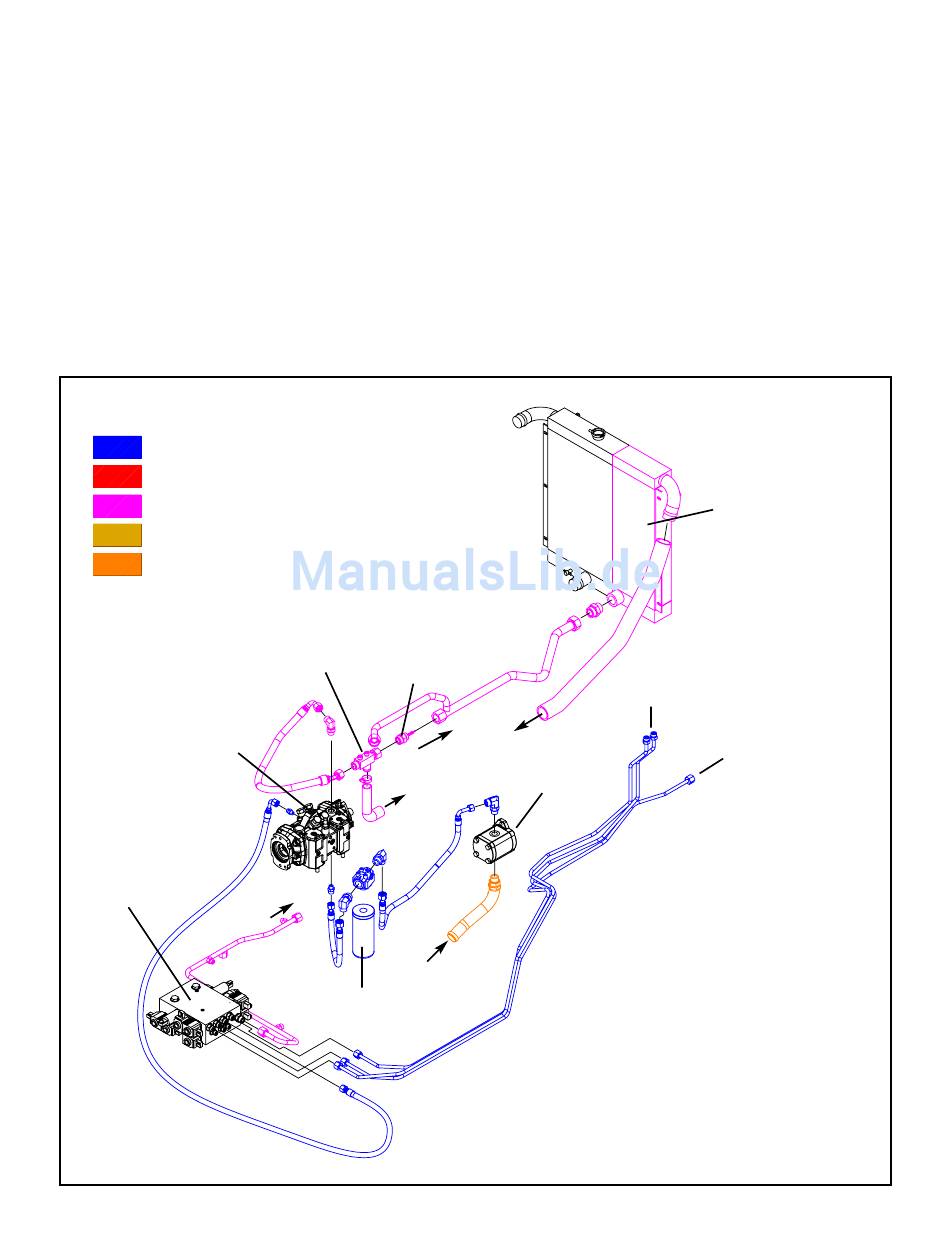

Abbildung 3-1 PT-80 Hydraulikladekreis
FARBSCHLÜSSEL
LADEDRUCK
HOCHDRUCK
RÜCKLAUF
POSI-POWER
EINLASS
LADEDRUCKVENTIL
(475 +/- 30 psi /
3275 kPa)
VORSTEUERBLOCK
RÜCKSCHLAGVENTIL
RÜCKSCHLAGVENTIL
(15 psi / 103 kPa)
(0 psi / 0 kPa)
FLUSSRICHTUNG
TANK
TANK
EINLASS
5-MIKRON-FILTER
3. Anschlussdiagramme
Hydraulikladekreis
AN HYDRAULIK-SCHNELLANSCHLUSS
TANK
LADEPUMPE
3-1
ÖLKÜHLER
(OPTIONAL PT-70)
LADEDRUCK-
PRÜFANSCHLUSS
(475 +/- 30 psi /
3275 kPa)
