Kettenlader mit Gummiketten
7. Chassis und Kraftstofftank
Fußraum
Ausbau
Erforderliches Werkzeug
Schraubendreher
Ringmaul-/Steckschlüssel
1.
Die Lastarme wie auf Seite 4-1 in diesem Handbuch
beschrieben anheben und abstützen. (optional)
2.
Die Fahrerkabine wie auf Seite 4-2 in diesem Handbuch
beschrieben nach oben kippen und sichern.
7-14
3.

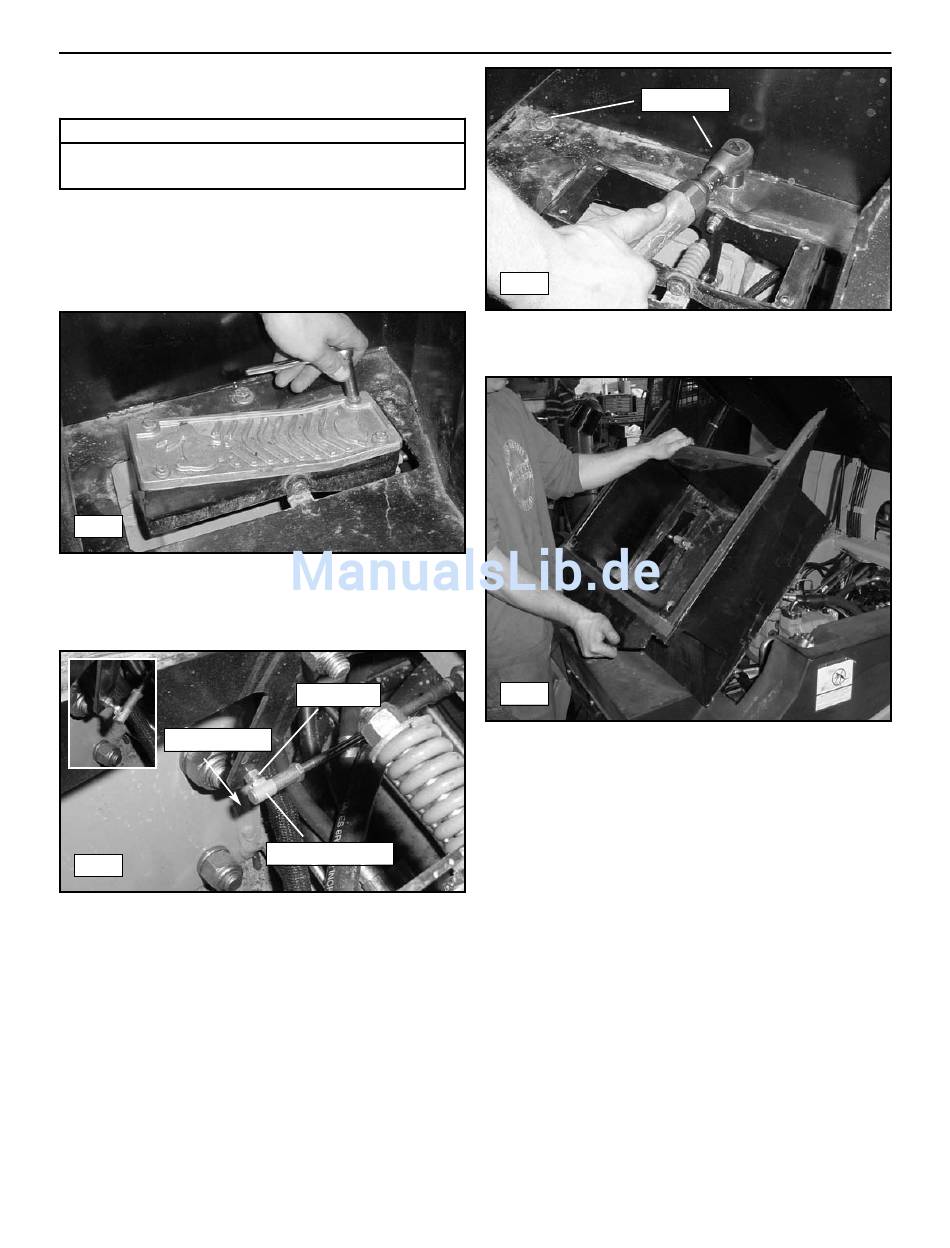

Die Schrauben (4) entfernen, mit denen die Pedalabdeckung
am Pedal befestigt ist. Danach die Abdeckung abnehmen.
(Abb. 7-14)
Heraushebeln
7-15
4.
Den Gaszug aus dem Kugelbolzen auf dem Pedal hebeln.
(Abb. 7-15)
Kugelbolzen
Gaszug
7-4
Schrauben
7-16
5.
Die Schrauben (4) entfernen, mit denen die Fußraum-
Baugruppe am Chassis befestigt ist. (Abb. 7-16)
7-17
6.
Den Fußraum wie abgebildet aus dem Chassis
herausnehmen. (Abb. 7-17)
Einbau
1.
Zum Einbau des Fußraums das Ausbauverfahren in
umgekehrter Reihenfolge durchführen.
