Kapitelübersicht
Dieses Kapitel beschreibt die Verfahren zum Zusammenbau
und Zerlegen der Fahrerkabinen-Baugruppe. Wenn Probleme
auftreten, die eine Fehlerbehebung erfordern, siehe Kapitel 18,
„Fehlersuche".
Persönliche Sicherheit
Die unsachgemäße oder unvollständige Wartung/Reparatur
eines Kettenladers mit Gummiketten kann gefährlich sein und
Maschinenschäden sowie Verletzungen verursachen oder zum
Tode führen.
Wartungs- oder Reparaturarbeiten an einem Kettenlader mit
Gummiketten dürfen erst durchgeführt werden, wenn Sie die
Informationen in diesem Handbuch gelesen und vollständig
verstanden haben. Lesen Sie das Bedienungs- und
Wartungshandbuch bezüglich der korrekten Wartungsverfahren,
bevor Sie einen Kettenlader mit Gummiketten in Betrieb nehmen.
Wartungsarbeiten dürfen an einem Kettenlader mit Gummiketten
erst durchgeführt werden, wenn Sie zur persönlichen Sicherheit
Kapitel 1 (Produktsicherheit) gelesen und verstanden haben.
Vorbereitung der Maschine
Ein ungewolltes Anlassen der Maschine kann zu Verletzungen
oder zum Tod des Personals führen, das an dem Kettenlader mit
Gummiketten arbeitet.
Vor dem Durchführen von Wartungsarbeiten an einem Kettenlader
mit Gummiketten als Vorsichtsmaßnahme die Batteriekabel von
den Batterieklemmen trennen, die Batterieklemmen abkleben und
den Zündschlüssel abziehen.
Ein Schild mit der Aufschrift „Nicht in Betrieb nehmen" gut
sichtbar als Hinweis für das Personal auf laufende Arbeiten
an der Maschine anbringen.
Aus- und Einbau
Nachstehend werden die Verfahren zum Aus- und Einbau für
die folgenden Komponenten der Fahrerkabine beschrieben:
•
Kabinentür-Gasdruckfeder
•
Säulenschalter für Vorwärtsfahrt
•
Seitenverkleidungen/Anzeigen
•
Sitz
•
Innenverkleidungen seitlich/hinten
Hinweis: Es werden nur die Verfahren für die oben aufgeführten
Komponenten der Fahrerkabine beschrieben. Der Teilekatalog für
den PT-80 enthält Explosionszeichnungen, die als optische Hilfen
beim Ausbau und bei der Montage anderer Komponenten der
Fahrerkabine dienen.
Kabinentür-Gasdruckfeder
Ausbau
Erforderliches Werkzeug
Schlitzschraubendreher
Halteclip
6-1

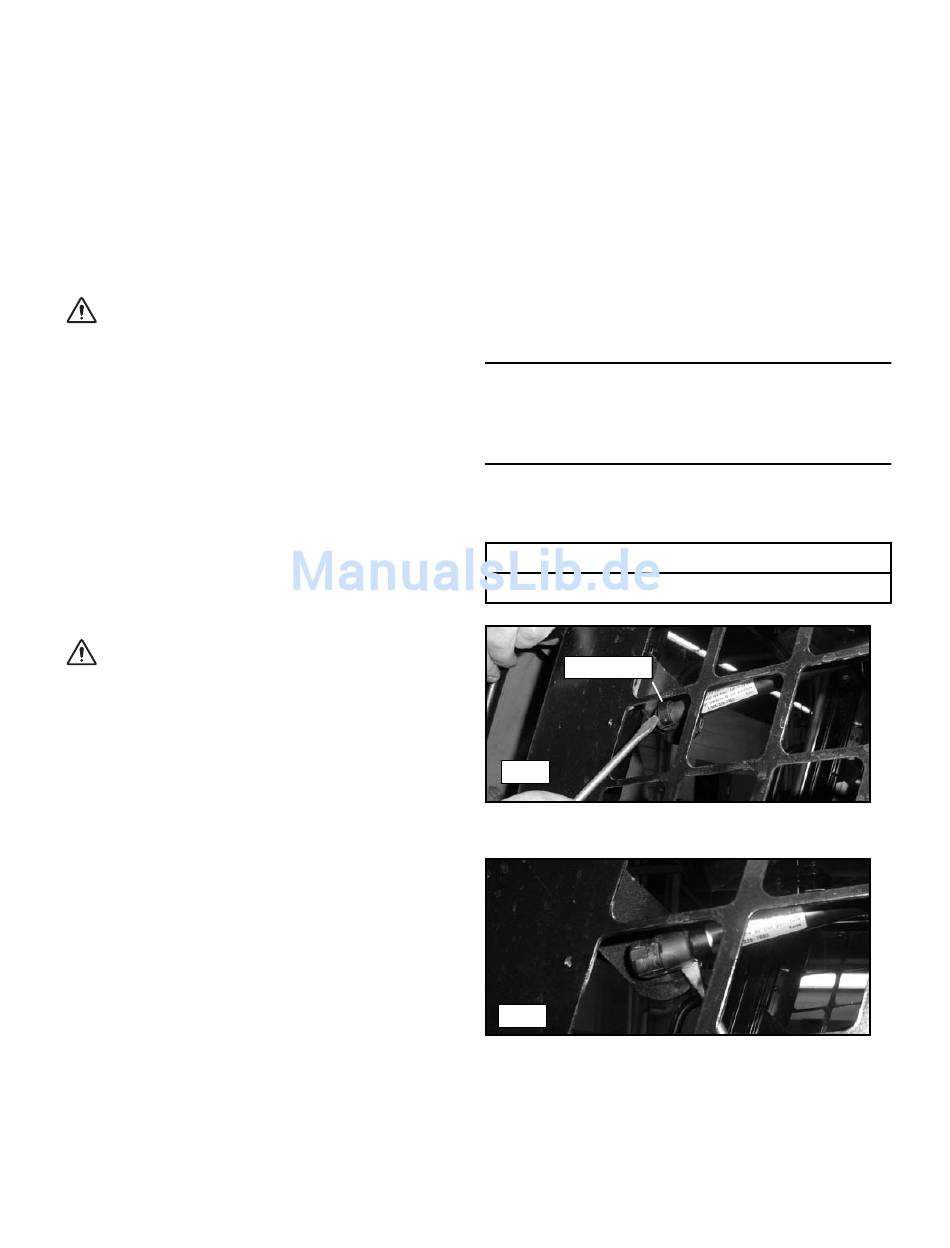

1. Den Halteclip, mit dem das vordere Ende der Gasdruckfeder
am Kugelbolzen befestigt ist, nach außen hebeln. (Abb. 6-1)
6-2
2. Die Gasdruckfeder aus dem Kugelbolzen hebeln. (Abb. 6-2)
3. Dieses Verfahren an der Rückseite der Gasdruckfeder
wiederholen, um die Feder vollständig zu entfernen.
Einbau
1. Zum Einbau das Ausbauverfahren in umgekehrter
Reihenfolge durchführen.
6-1
6. Fahrerkabine
