Kettenlader mit Gummiketten
13. Unterwagen
13-26

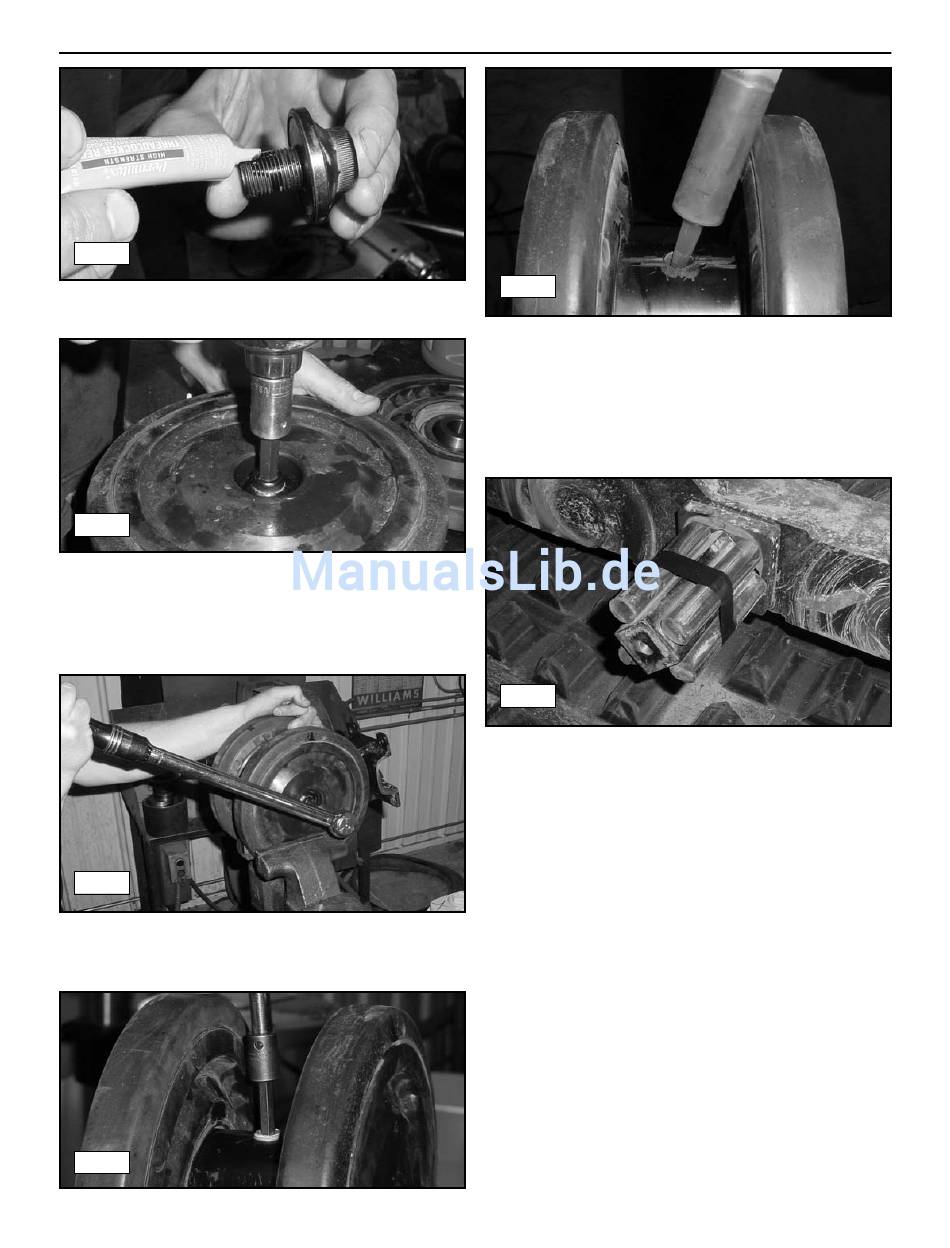

17. Rote (hochfeste) Schraubensicherung wie abgebildet auf die
Radbolzen auftragen. (Abb. 13-26)
13-27
18. Den Bolzen anbringen und festziehen. (Abb. 13-27)
19. Falls nicht bereits erledigt, Schritte 10-18 dieses Verfahrens
auf der anderen Seite der Naben-/Rad-Baugruppe
wiederholen, um das zweite Rad zu fixieren.
13-28
20. Wenn die Naben-/Rad-Baugruppe wie abgebildet
zusammengesetzt ist, die Radbolzen mit 244 Nm / 180 ft.
lbs festziehen. (Abb. 13-28)
13-29
13-30
21. Den Inbusstopfen aus der Mitte der Naben-Baugruppe
entfernen und mit 60 g Terex 10W-30 Heavy Duty Engine Oil
füllen. Dann den Stopfen wieder einsetzen. (Abb. 13-29, 13-30)
22. Dieses Verfahren an der anderen Hälfte der Laufrad-
Baugruppe nach Bedarf wiederholen, bevor die beiden
Hälften wieder auf den Unterwagen montiert werden.
13-31
23. Die Gummistangen wieder auf der Vierkantwelle platzieren
und mit Klebeband befestigen, um sie für die Montage
der Laufrad-Baugruppen zu fixieren. (Abb. 13-31)
24. Die Schritte 1-3 dieses Verfahrens in umgekehrter
Reihenfolge ausführen, um die Laufrad-Baugruppe wieder
auf den Unterwagen zu montieren und das Verfahren
abzuschließen.
25. Dieses Verfahren so oft wie erforderlich über den gesamten
Unterwagen des PT-80 hinweg wiederholen, um die
ordnungsgemäße Funktion wiederherzustellen.
13-6
