Kettenlader mit Gummiketten
15. Schnellanschluss
Obere Abdeckung
15-2
2.

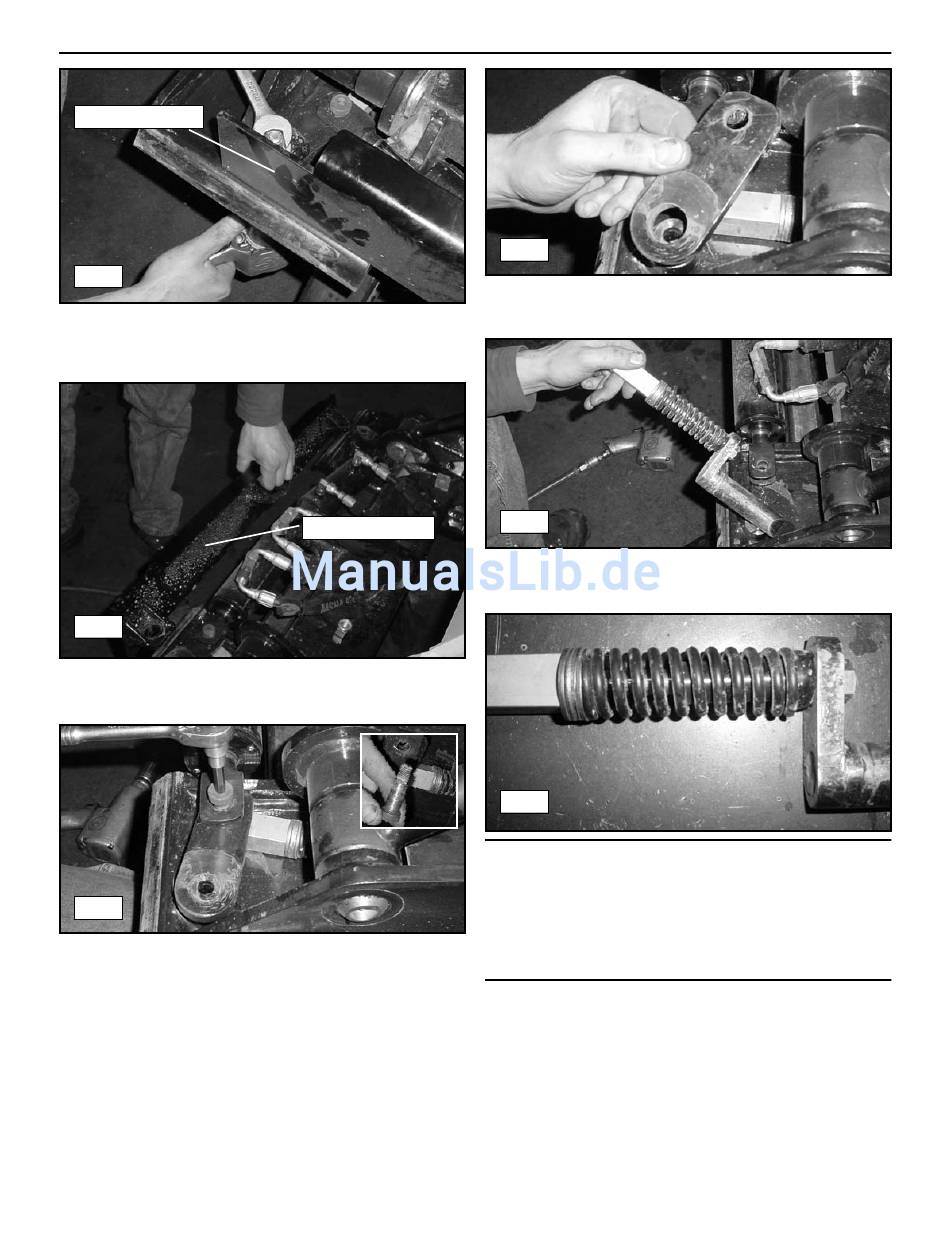

Die Schrauben (3) entfernen, mit denen die obere
Abdeckung an der Schweißung des Schnellanschlusses
befestigt sind. (Abb. 15-2)
15-3
3.
Die obere Abdeckung vom Schnellanschluss abnehmen.
(Abb. 15-3)
15-4
4.
Die Schraube entfernen, mit der die Befestigungsbolzen-
Baugruppe am Riegelzylinder oder Verschlusshebel befestigt
ist. (Abb. 15-4)
5.
Obere Abdeckung
6.
Hinweis: Zu diesem Zeitpunkt können die Komponenten der
Befestigungsbolzen-Baugruppe leicht ausgetauscht werden.
Die Teile auf sichtbare Abnutzung und Beschädigungen prüfen
und gegebenenfalls ersetzen.
Die Menge und Positionen jeder Komponente notieren, um den
Zusammenbau zu vereinfachen. (Abb. 15-7)
Einbau
1.
15-2
15-5
Das Drehgelenk aus dem Schnellanschluss entfernen.
(Abb. 15-5)
15-6
Die Befestigungsbolzen-Baugruppe aus dem
Schnellanschluss schieben. (Abb. 15-6)
15-7
Zum Einbau des der Befestigungsbolzen-Baugruppe des
Schnellanschlusses das Ausbauverfahren in umgekehrter
Reihenfolge durchführen.
