Aus- und Einbau des Lüfterriemens
So bauen Sie den Lüfterriemen aus:
1. Schritte 1 und 2 des Verfahrens zur Riemeneinstellung
ausführen.
2. Nach dem Lockern die Lichtmaschine in Richtung des
Motors schwenken, um den Durchhang zu erhöhen.
3. Dann die drei Schrauben abnehmen, mit denen eine Hälfte
des Lüfterkäfigs an der Lüfterverkleidung befestigt ist.

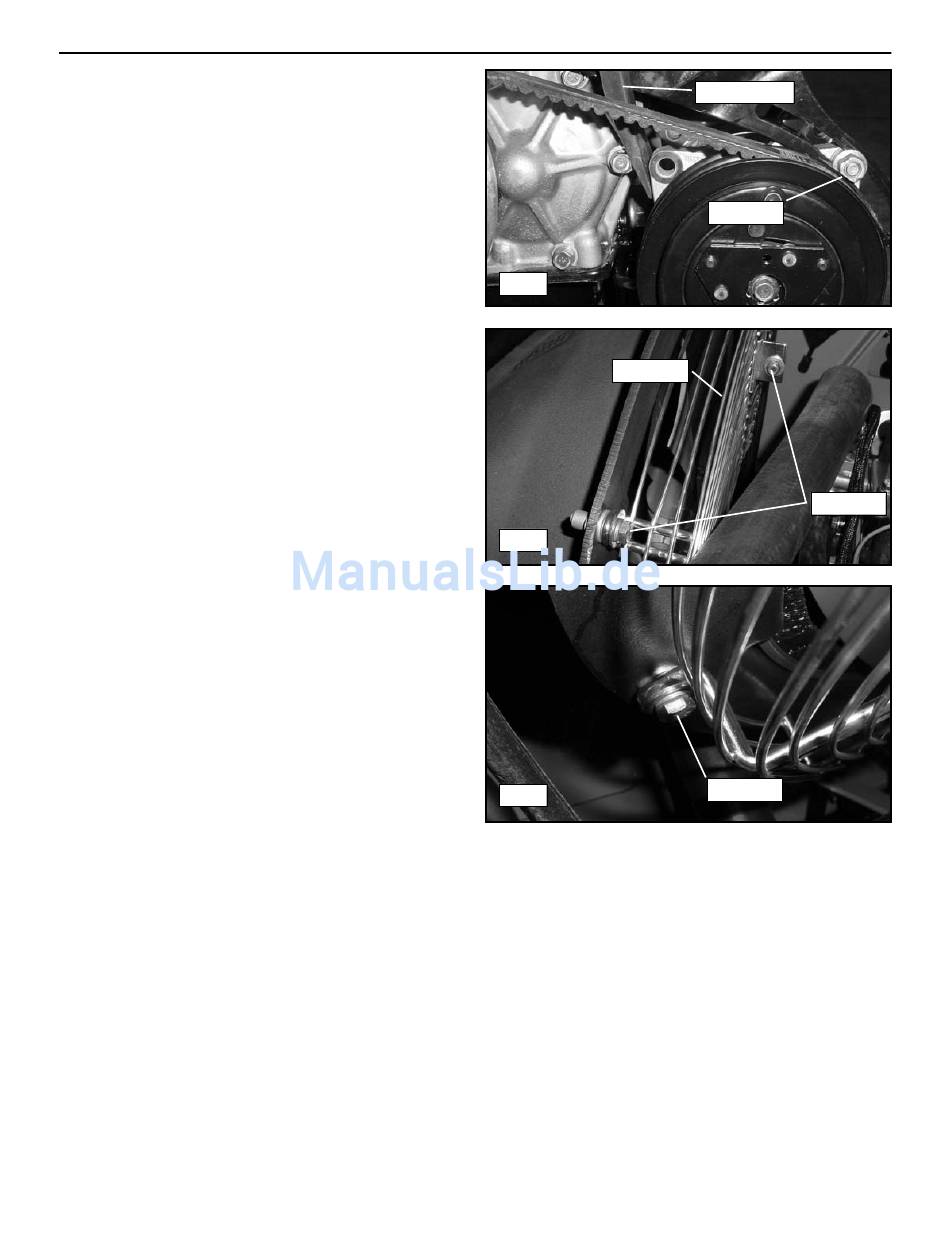

Diesen Teil des Käfigs abnehmen. (Abb. 4-45, 4-46)
4. Den Riemen von den Motorscheiben abstreifen und um den
Lüfter herum wickeln, bis er von den Flügeln entfernt ist.
So bauen Sie den Lüfterriemen ein:
1. Die Schritte zum Ausbau des Riemens in umgekehrter
Reihenfolge ausführen.
2. Das Verfahren zur Prüfung und Einstellung der
Riemenspannung auf Seite 4-12 durchführen, um den
Vorgang abzuschließen.

Aus- und Einbau des Klimaanlagenriemens

So bauen Sie den Klimaanlagenriemen aus:
1. Schritte 1 und 2 des Verfahrens zur Riemeneinstellung
ausführen.
2. Nach dem Lockern die Klimaanlagenpumpe in Richtung
des Motors schwenken, um den Durchhang zu erhöhen.
3. Den Riemen von den Riemenscheiben abziehen und von
der Maschine abnehmen.
So bauen Sie den Klimaanlagenriemen ein:
1. Die Schritte zum Ausbau des Riemens in umgekehrter
Reihenfolge ausführen.
2. Das Verfahren zur Prüfung und Einstellung der
Riemenspannung auf Seite 4-12 durchführen, um den
Vorgang abzuschließen.
