Kettenlader mit Gummiketten
17. Hydraulikdruck und Durchfluss
6.
Wenn der Messwert zu niedrig ist, die Kappe abnehmen,
die Kontermutter an der Posi-Power-Einstellschraube lösen
und diese entgegen dem Uhrzeigersinn bis zum Anschlag
drehen, dann die Kontermutter wieder festziehen
(Abbildung 17-11)
a) Wenn die Schraube bereits vollständig herausgedreht
ist und der Druckmesswert niedriger als angegeben ist,
dann ist das Posi-Power-Sicherheitsventil defekt und
muss ersetzt werden.
b) Wenn die Schraube herausgedreht werden kann, den
Posi-Power-Druck erneut prüfen, um festzustellen, ob
der Messwert jetzt der Spezifikation entspricht. Das
System sollte ordnungsgemäß funktionieren, wenn das
der Fall ist. Wenn kein besserer Messwert erzielt wird,
ist das Posi-Power-Sicherheitsventil defekt und muss
ersetzt werden.
Zum Einstellen des Posi-Power:
1.
Die Kontermutter lösen und die Schraube drehen, um die
Posi-Power-Funktion zu erhöhen oder zu verringern.
(Abbildung 17-11)
a) Die Schraube im Uhrzeigersinn drehen, um die
Funktion zu erhöhen und den Pumpendurchfluss bei
Hochlastbedingungen (geringere Wahrscheinlichkeit
des Abwürgens) zu beschränken.
b) Die Schraube entgegen dem Uhrzeigersinn drehen, um
die Funktion zu verringern und den Pumpendurchfluss
bei Hochlastbedingungen (höhere Wahrscheinlichkeit
des Abwürgens) zu maximieren.
2.
Die Kontermutter festziehen. Dabei den Gewindestift
festhalten, um die gewünschte Einstellung beizubehalten.
Prüfung des Zusatzfluss-Kreises
Der PT-80 ist mit High-Flow- und Low-Flow-Zusatzhydraulikkreisen
ausgestattet. Wenn ein Problem in einem Zusatzfluss-Kreis vermutet
wird, sollten die folgenden Verfahren durchgeführt werden.
Hinweis: Wenn ein Problem in einem Zusatzfluss-Kreis vermutet
wird, all erforderlichen Druckprüfungen und Einstellungsverfahren
durchführen, bevor das Verfahren für die Durchflussprüfung
ausgeführt wird. Die meisten Probleme lassen sich mit den
Druckprüfungen und Einstellungsverfahren beheben. Wenn ein
Problem fortbesteht, nachdem alle Drücke richtig eingestellt
wurden, zur Durchflussprüfung übergehen.
Erforderliches Werkzeug
Flussmesser (mit variablem Lastventil)

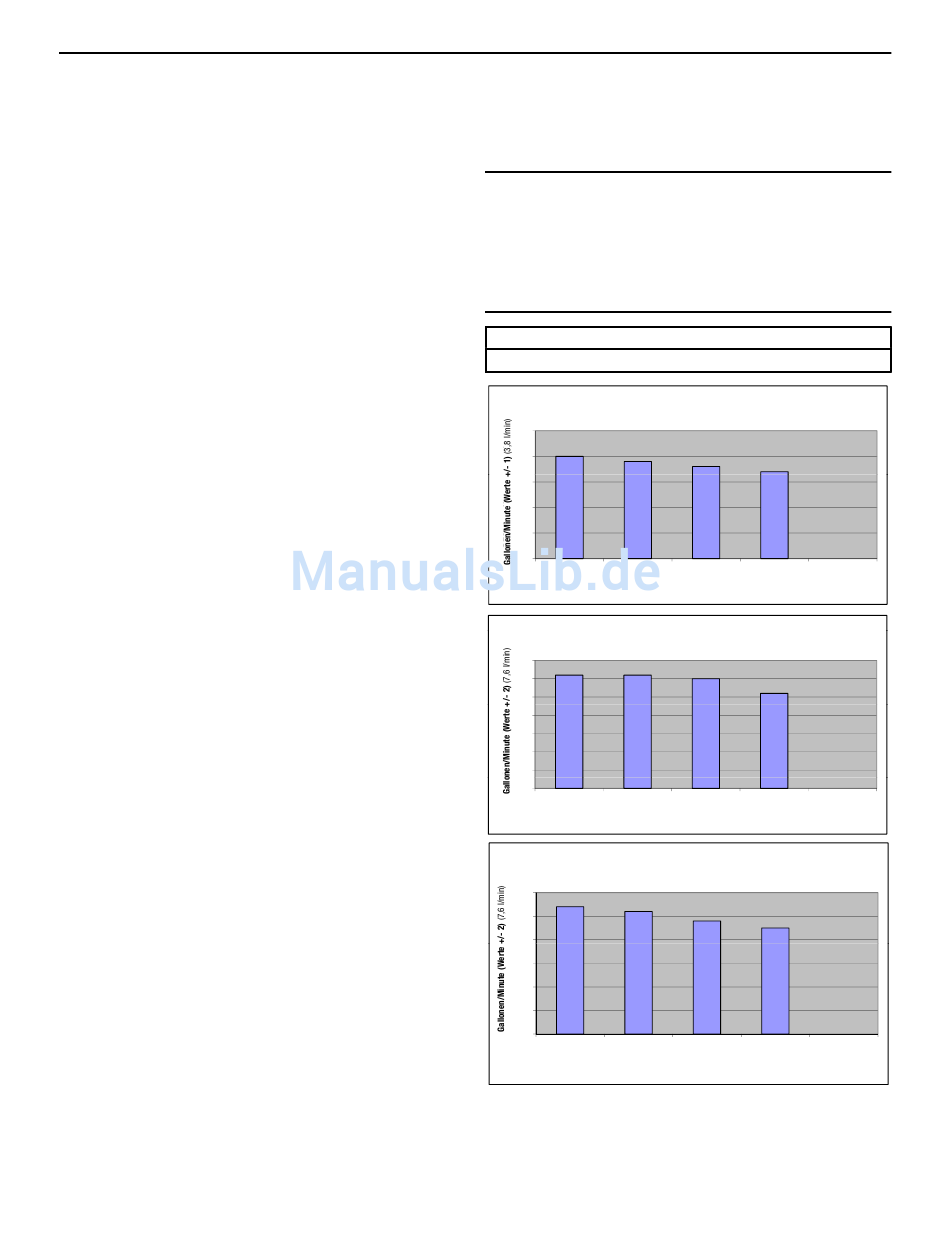

CE/ROW PT-80 Low-Flow-Zusatzkreis
CE/ROW PT-80 Low Flow Auxiliary
25
20
(76 l/min)
19
20
15
10
5
0
0 psi
1000 psi
Systemdruck
0 kPa
6895 kPa
ROW PT-80 High-Flow-Zusatzkreis
ROW PT-80 High Flow Auxiliary
ROW PT-80 High Flow Auxiliary
35
31
31
(117 l/min)
30
25
20
15
10
5
0
0 psi
1000 psi
Systemdruck
0 kPa
6895 kPa
CE PT-80 High Flow Auxiliary
CE PT-80 High-Flow-Zusatzkreis
30
27
(102 l/min)
26
25
20
15
10
5
0
0 psi
1000 psi
Systemdruck
0 kPa
6895 kPa
17-6
(72 l/min)
18
(68 l/min)
17
(64 l/min)
2000 psi
2500 psi
System Load
13790 kPa
17240 kPa
(117 l/min)
30
(114 l/min)
26
(98 l/min)
2000 psi
2500 psi
13790 kPa
17240 kPa
System Load
(98 l/min)
24
(91 l/min)
22,5
(85 l/min)
2000 psi
2500 psi
System Load
13790 kPa
17240 kPa
0
3000 psi
20680 kPa
0
0
3000 psi
20680 kPa
0
3000 psi
20680 kPa
