9.

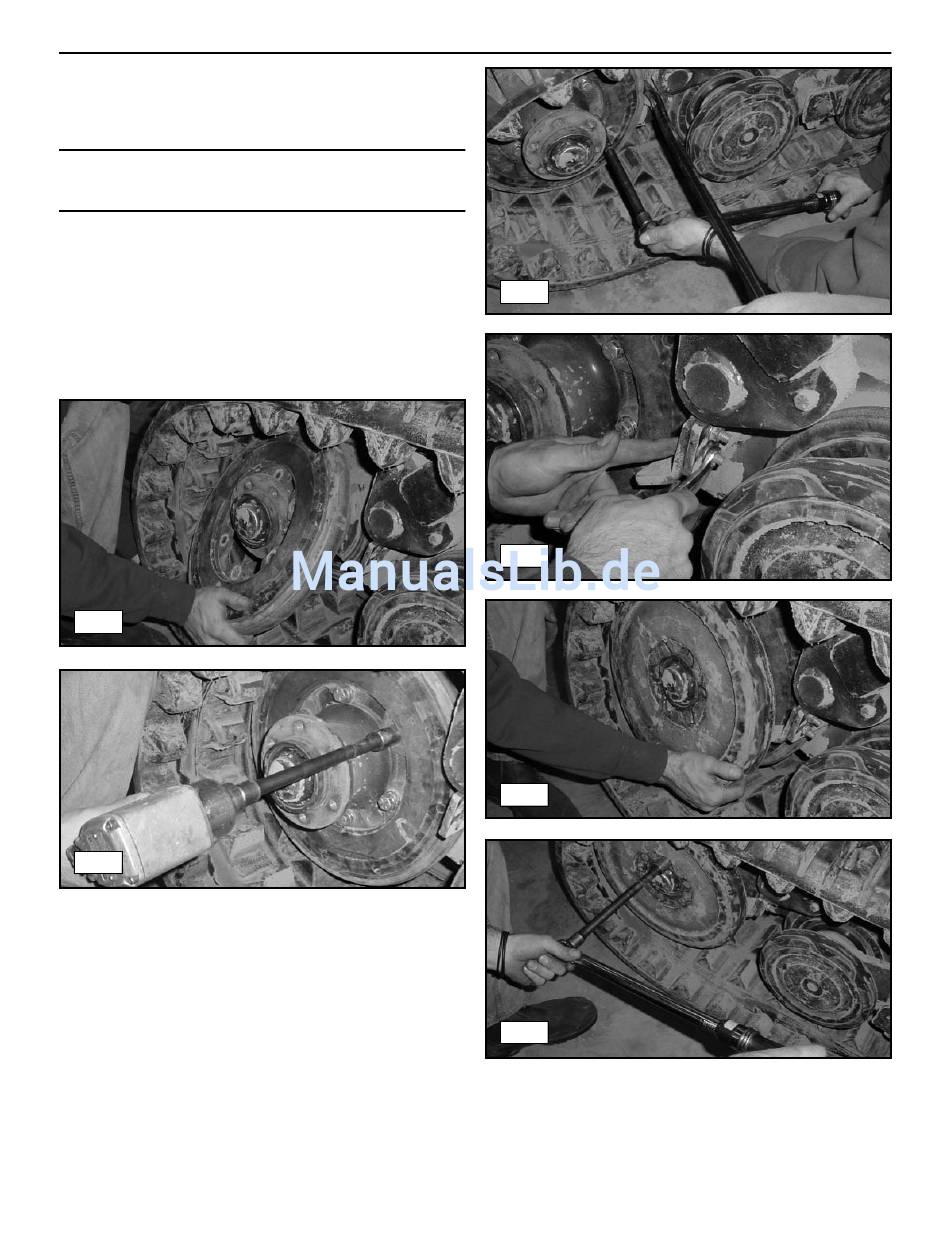

Wenn sich die Kette über den Zwischenrädern in Position
befindet, das innere Zwischenrad auf die Radnabe montieren
und mit den Schrauben sichern. Mit 122 +/- 13,56 Nm
(90 +/- 10 lb ft) anziehen.
Hinweis: Es ist eventuell erforderlich, das Rad mithilfe einer
Stange am Drehen zu hindern, während Sie die Schrauben wie
angegeben festziehen. (Abb. 4-31)
10. Das Kratzblech an der Hängeschiene montieren und ziehen
die Schrauben festziehen, um es zu fixieren. (Abb. 4-32)
11. Das äußere Zwischenrad anbringen und mit den Schrauben
befestigen. Mit 122 +/- 13,56 Nm (90 +/- 10 lb ft) anziehen.
(Abb. 4-33, 4-34)
12. Das Verfahren zum Prüfen und Einstellen der
Kettenspannung auf Seite 4-4 ausführen, um die Montage
abzuschließen.
