Vorsteuerblock

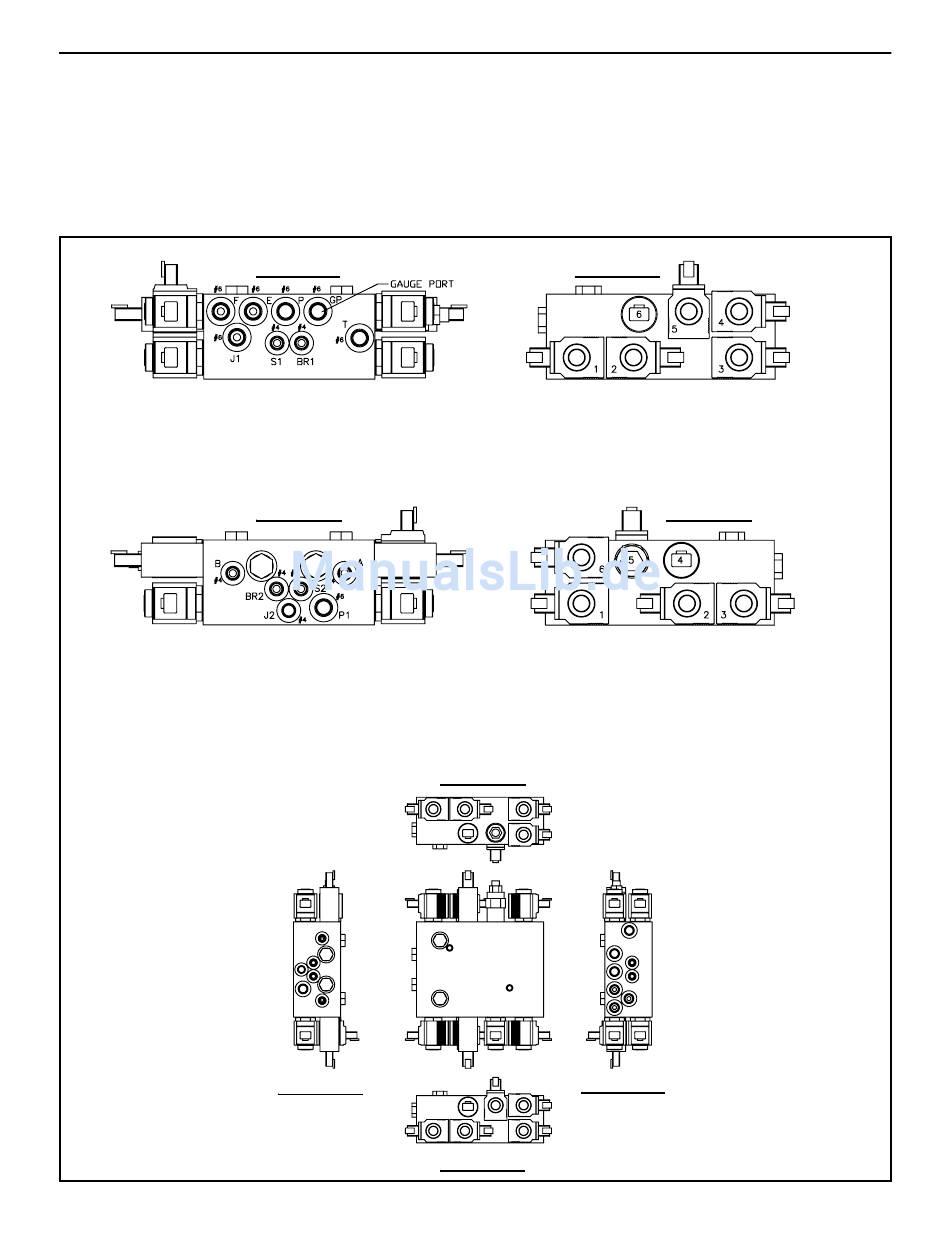

Abbildung 3-5 PT-80 Hyd. Vorsteuerblock
}
F
- HYD. SCHNELLANSCHLUSS (UMKEHRBARER EINLASS/AUSLASS)
E
P - LADEDRUCK (EINLASS)
T - RÜCKLAUF ZUM TANK (AUSLASS)
S1 - 2-GANGSCHALTUNG (AUSLASS ZUM STEUERKNÜPPEL)
J1 - ANTRIEBSSTEUERUNG (AUSLASS ZUM STEUERKNÜPPEL)
BR1 - BREMSE LINKS (AUSLASS) DRUCK LÖST BREMSE
J2 - LADERSTEUERUNG (AUSLASS ZUM STEUERKNÜPPEL)
S2 - 2-GANGSCHALTUNG (AUSLASS ZUM ANTRIEBSMOTOR)
BR2 - BREMSE RECHTS (AUSLASS) DRUCK LÖST BREMSE
P1 - ANTRIEBSSTEUERUNG/POSI-POWER (EINLASS)
}
A
- HIGH/LOW-FLOW-ZUSATZSCHALTER (UMKEHRBARER EINLASS/AUSLASS)
B
A A N N S S I I C C H H T T A A
A A N N S S I I C C H H T T C C
A A N N S S I I C C H H T T C C
A A N N S S I I C C H H T T B B
1 - HIGH-FLOW-ZUSATZANSCHLUSS A (BETÄTIGUNGS-MAGNETVENTIL)
2 - LOW-FLOW-ZUSATZANSCHLUSS A (BETÄTIGUNGS-MAGNETVENTIL)
3 - 2-GANGSCHALTUNG (BETÄTIGUNGS-MAGNETVENTIL)
4 - HYDRAULISCHER SCHNELLANSCHLUSS (BETÄTIGUNGS-MAGNETVENTIL)
5 - ANTRIEBSSTEUERUNG/POSI-POWER (SICHERHEITSMAGNETVENTIL)
6 - VARIABLER LOW-FLOW-ANSCHLUSS A (ÜDV)
1 - FESTSTELLBREMSE (BETÄTIGUNGS-MAGNETVENTIL)
2 - LOW-FLOW-ZUSATZANSCHLUSS B (BETÄTIGUNGS-MAGNETVENTIL)
3 - HIGH-FLOW-ZUSATZANSCHLUSS B (BETÄTIGUNGS-MAGNETVENTIL)
4 - VARIABLER LOW-FLOW-ANSCHLUSS B (ÜDV)
5 - EINSTELLUNGSANSCHLÜSSE FÜR LOW-FLOW-ZUSATZ-VORSTEUERUNG A/B
(ÜDV)
6 - TOTMANNSCHALTER (SICHERHEITSMAGNETVENTIL)
A A N N S S I I C C H H T T D D
A A N N S S I I C C H H T T A A
A A N N S S I I C C H H T T B B
