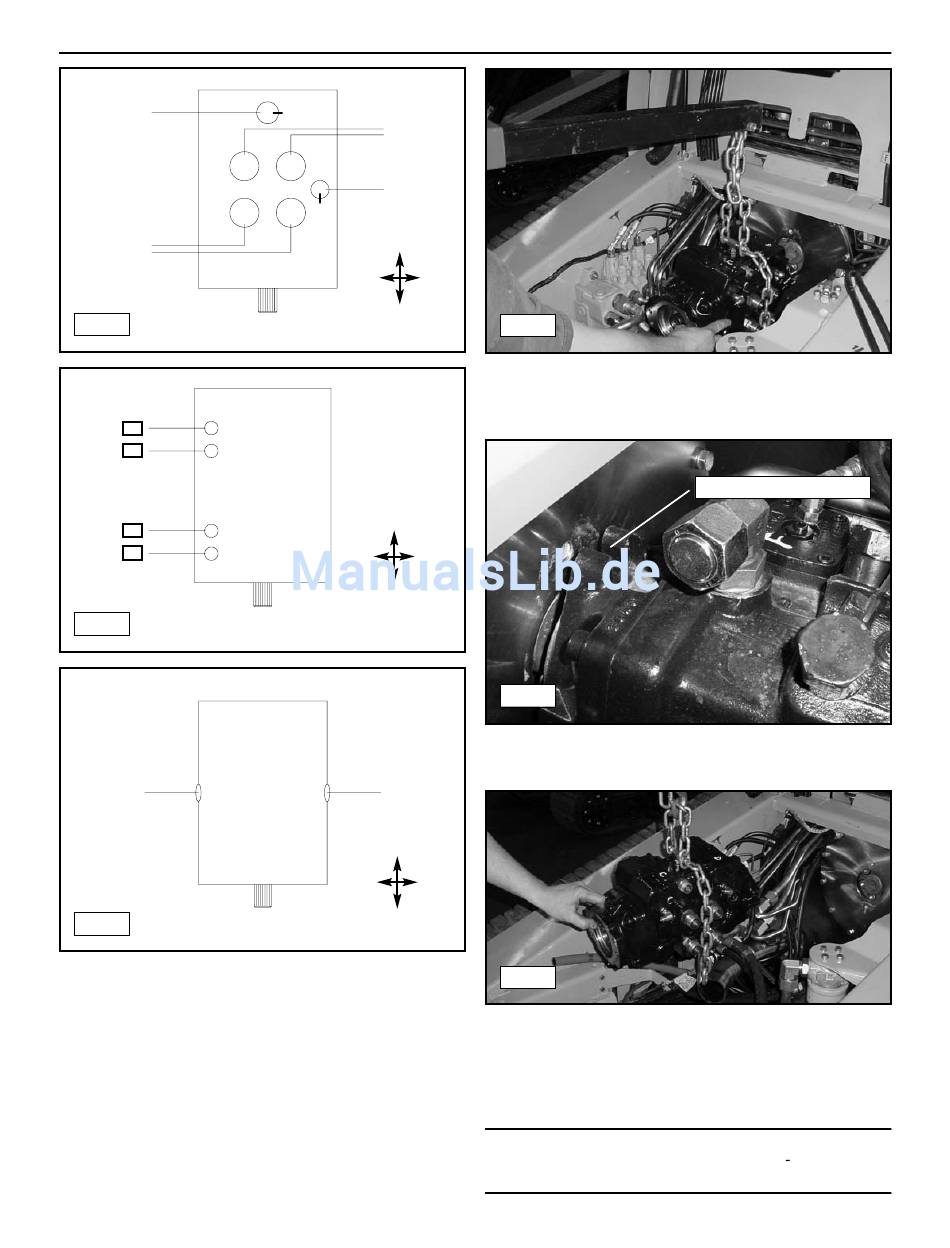

Obere und untere Schläuche der Antriebspumpe
Zum
Ölkühler
(Rücklauf)
UNTEN
UNTEN
Zum
Antriebsmotor
(links)
• Draufsicht.
11-13
• Die Pumpe ist als transparent zu betrachten.
• Die Anschlüsse sind entsprechend der Position auf der Pumpe mit
oben oder unten bezeichnet.
Obere und untere Steuerschläuche
E OBEN
C
UNTEN
F
OBEN
D
UNTEN
• Draufsicht.
• Die Pumpe ist als transparent zu betrachten.
11-14
• Die Anschlüsse sind entsprechend der Position auf der Pumpe mit
oben oder unten bezeichnet.
Seitliche Schläuche an der Antriebspumpe
Vom
Vorsteuerblock
11-15
• Draufsicht.
OBEN
Zum
Antriebsmotor
(rechts)
UNTEN
Vom
Ladefilter
UNTEN
UNTEN
VORNE
RECHTS
LINKS
HINTEN
VORNE
RECHTS
LINKS
HINTEN
Zum
Vorsteuerblock
VORNE
LINKS RECHTS
HINTEN
11-16
3. Die Pumpe mit einem Hebezeug oder Wagenheber
sichern, um ein Herausfallen nach dem Entfernen der
Befestigungsschrauben zu verhindern. (Abb. 11-16)
11-17
4. Die oberen und unteren Befestigungsschrauben von der
Antriebspumpe entfernen. (Abb. 11-17)
11-18
5. Die Antriebspumpe aus der Maschine herausnehmen.
Einbau
1. Zum Einbau der Antriebspumpe das Ausbauverfahren in
umgekehrter Reihenfolge durchführen.
Hinweis: Die Befestigungsschrauben der Tandempumpe mit
115 Nm (85 lb. ft.) anziehen und mit blauem Loc tite oder
einer gleichwertigen Schraubensicherung sichern.
11-5
Kettenlader mit Gummiketten
11. Hydraulikpumpen/Motoren
Schrauben entfernen (2)
