Kettenlader mit Gummiketten
13. Unterwagen
13-36
5.

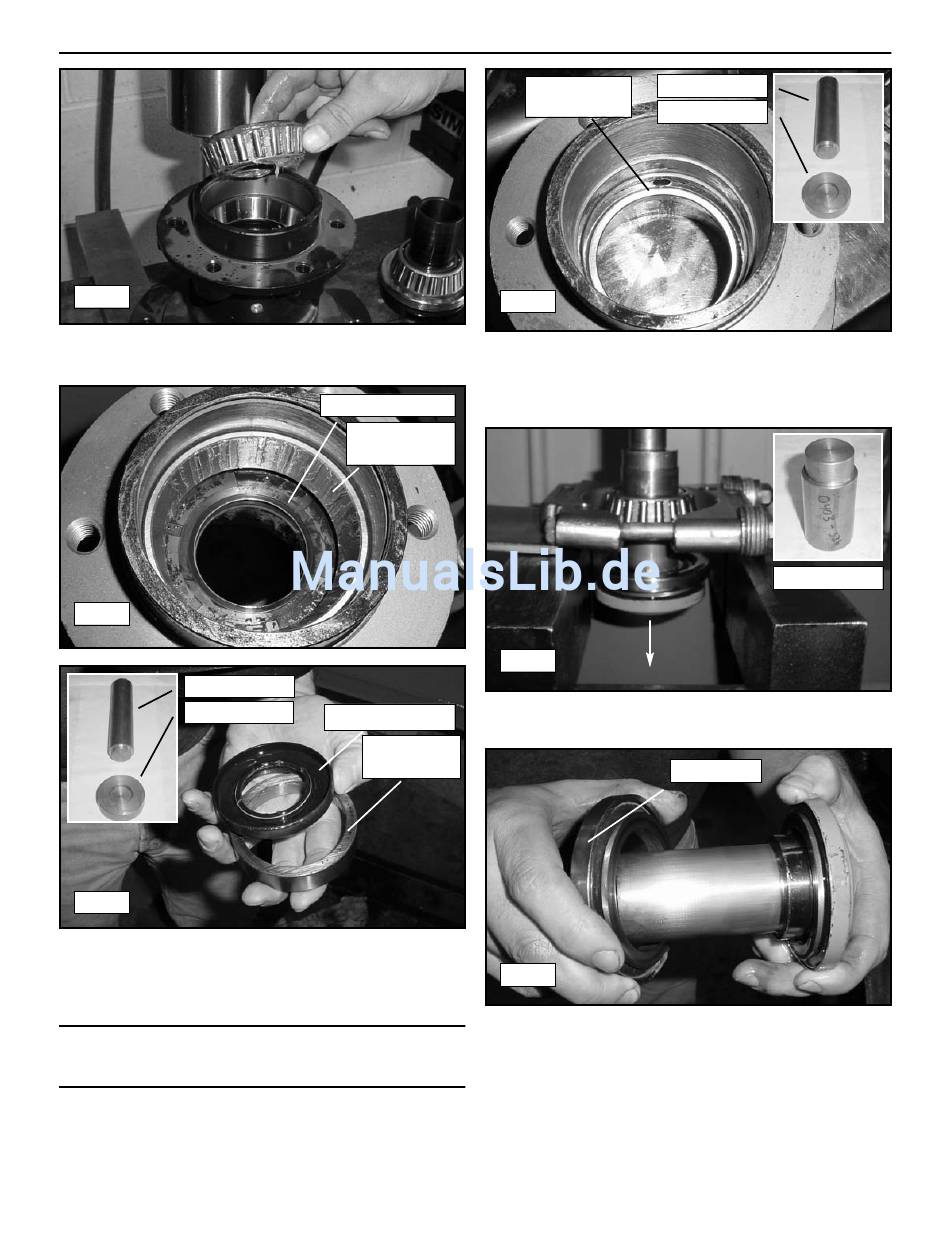

Das Lager wie abgebildet von der Vorderseite der Nabe
abnehmen. (Abb. 13-36)
13-37
Teile-Nr.: 0403-337
Teile-Nr.: 0403-334
13-38
6.
Die mittlere Dichtung und den vorderen Lagerlaufring mit den
Werkzeugen 0403-337 und 0403-334 von der Rückseite der
Nabe aus der Baugruppe herausdrücken. (Abb. 13-37, 13-38)
Hinweis: Die mittlere Dichtung wird beim Ausbau beschädigt und
muss daher beim Wiedereinbau durch eine neue Dichtung ersetzt
werden.
13-39
7.
Mittlere Dichtung
Vorderer
Lagerlaufring
13-40
8.
Mittlere Dichtung
Vorderer
Lagerlaufring
13-41
9.
13-8
Hinterer
Teile-Nr.: 0403-337
Lagerlaufring
Teile-Nr.: 0403-333
Wenn Lager ausgetauscht werden müssen, den hinteren
Lagerlaufring mit den Werkzeugen 0403-337 und 0403-333
von der Vorderseite der Nabe aus der Baugruppe
herausdrücken. (Abb. 13-39)
Die Lagerhülse mit dem Werkzeug 0403-336 aus dem
hinteren Lager herausdrücken. (Abb. 13-40)
Haltering
Die Gleitringdichtungen und den Haltering zur Reinigung
oder zum Austausch von der Lagerhülse entfernen.
(Abb. 13-41)
Teile-Nr.: 0403-336
