4.

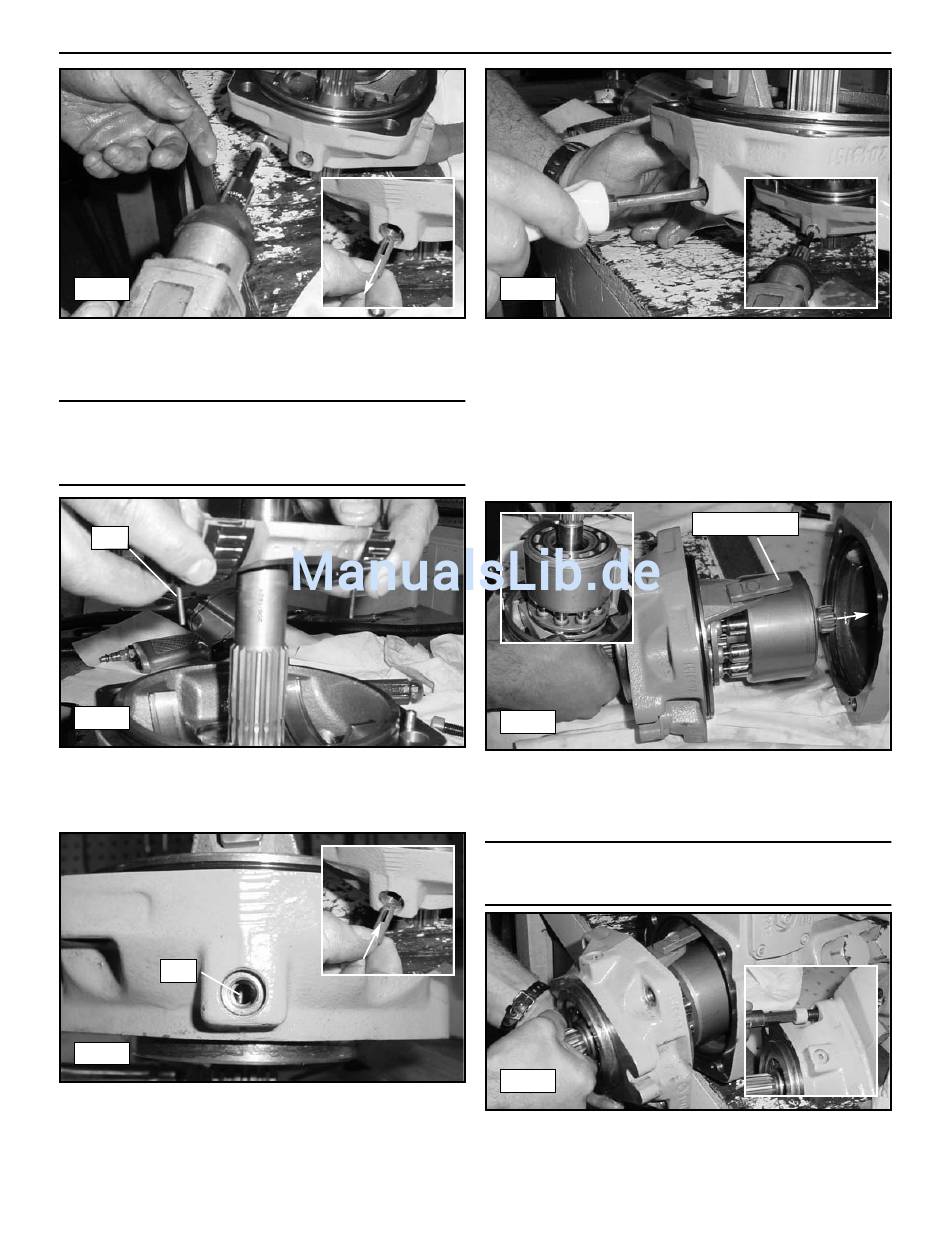

Die Baugruppe umdrehen und auf einen Tisch legen. Dann
die Drehgelenkkappen wie gezeigt von beiden Seiten
entfernen. (Abb. 16-58)
Hinweis: Hinter jeder Kappe befindet sich ein Drehgelenk,
das auf die beiden kleinen Gelenkstifte an der Taumelscheibe
ausgerichtet ist. Die Drehgelenke beim Einbau der Taumelscheibe
aus den Bohrungen entfernen.
Stift
16-59
5.
Die Lagerhälften auf die Unterseite der Taumelscheibe
montieren. Die Stifte senkrecht ausrichten und dann die
Baugruppe über die Welle in Position bringen. (Abb. 16-59)
Stift
16-60
6.
Nach dem Einbau sicherstellen, dass jeder Stift sich mittig in
der jeweiligen Öffnung befindet. Dann das Drehgelenk in die
Bohrung schieben, sodass es am Stift anliegt. (Abb. 16-60)
16. Wartung der Hydraulikkomponenten
16-61
7.
Nach Einbau der Drehgelenke prüfen, dass sie ordnungsgemäß
an den Stiften anliegen. Mit einem Schlitzschraubendreher
die Gelenke vorsichtig nach rechts oder nach links drehen.
Die Taumelscheibe sollte sich mit dem Drehgelenk
mitbewegen. Ist dies nicht der Fall, Schritt 6 wiederholen
und erneut prüfen. Wenn die Ausrichtung korrekt ist, die
Gelenkkappen wieder einbauen, um die Drehgelenke zu
fixieren. (Abb. 16-61)
16-62
8.
Den Kolben- und Zylinderabschnitt der Pumpe so wieder
einbauen, wie sie vor dem Ausbau vorgefunden wurden.
Danach zurück in das Gehäuse schieben. (Abb. 16-62, 16-63)
Hinweis: Sicherstellen, dass das lange Ende der Ausrichtungswelle
der Taumelscheibe nach innen weist, um einen ordnungsgemäßen
Betrieb zu gewährleisten. (Abb. 16-62)
16-63
9.
Schrauben der Abdeckung wieder einsetzen und festziehen,
um die Abdeckung zu fixieren. (Abb. 16-63)
