Kettenlader mit Gummiketten
17. Hydraulikdruck und Durchfluss
1.
Das Messinstrument an Prüfanschluss A anschließen.
(Abb. 17-1) Das Messgerät so anbringen, dass es während
der Prüfung abgelesen werden kann.
2.
Sicherstellen, dass sich keine Personen in der Nähe der
beweglichen Komponenten befinden, dann den Motor
starten.
3.
Warten, bis sich der Motor auf Betriebstemperatur erwärmt
hat, dann den Ladedruck im Leerlauf prüfen. Den Messwert
notieren. Der Messwert sollte an diesem Prüfanschluss 475
+/- 30 psi (3275 kPa) betragen. Bei Abweichungen ist eine
Einstellung erforderlich.
4.
Den Ladeentlastungsdruck bei Bedarf einstellen.
Dazu folgende Schritte durchführen:
a) Die Kabine wie auf Seite 4-2 in diesem Handbuch
beschrieben nach oben kippen, um an die Pumpe
zu gelangen.

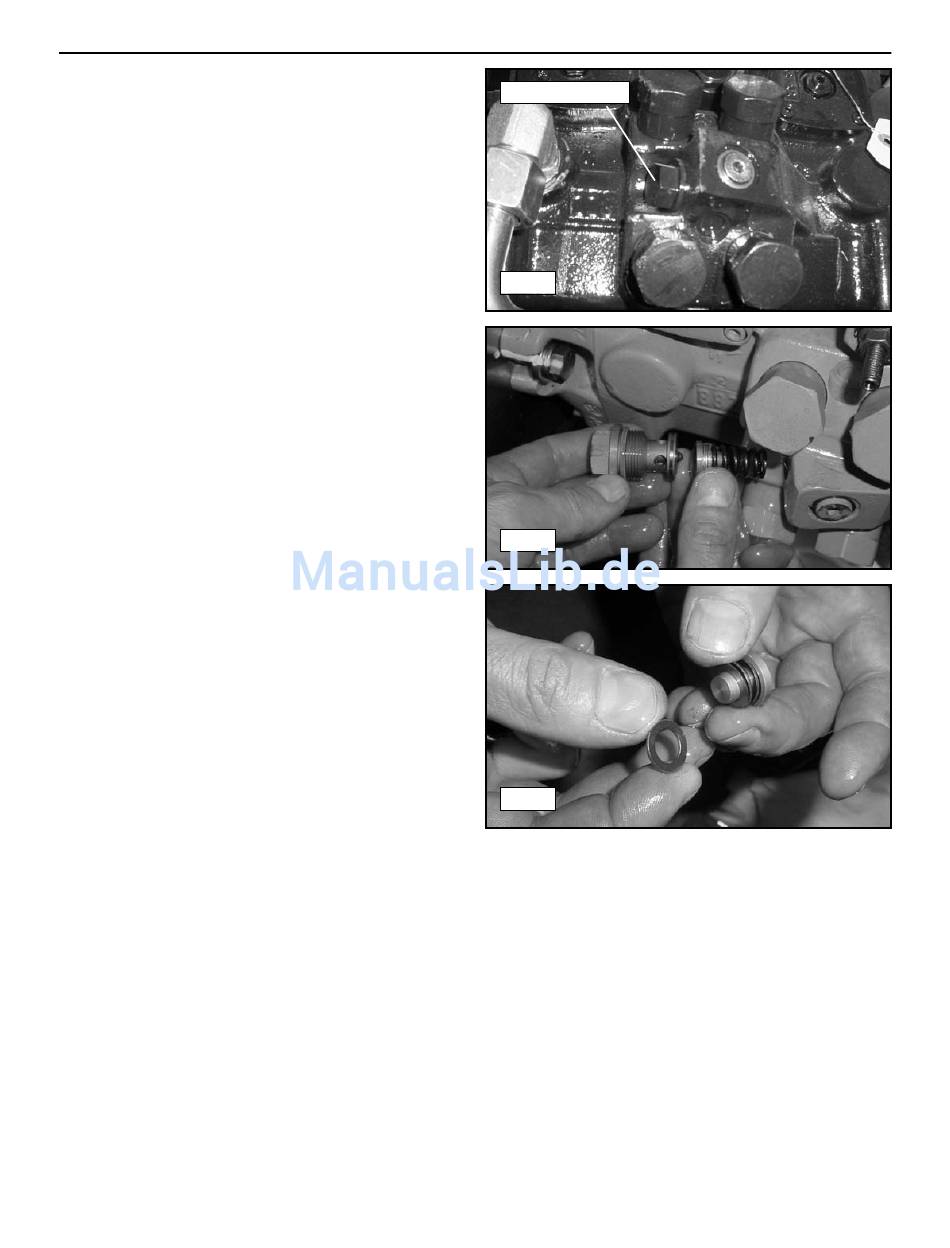

b) Das Ladedruckventil auf der Oberseite der
Antriebspumpe ausfindig machen. (Abb. 17-2)
c) Das Sicherheitsventil auf der Oberseite der Pumpe wie
in Abbildung 17-3 gezeigt ausbauen.
d) Ausgleichsscheiben anbringen, um die Druckeinstellung
zu erhöhen, bzw. entfernen, um sie zu verringern,
bis der Messwert der Spezifikation entspricht
(Abbildung 17-4)
5.
Nach der Einstellung erneut prüfen, um sicherzustellen,
dass der Druck korrekt ist. So lange erneut einstellen,
bis der richtige Druck erreicht ist.
Ladeablass
17-2
17-3
17-4
17-2
