Dieses Kapitel beschreibt Verfahren zur Prüfung des Hydraulikdrucks
und des Durchflusses sowie Einstell- und Fehlersuchverfahren.
Persönliche Sicherheit
Die unsachgemäße oder unvollständige Wartung/Reparatur
eines Kettenladers mit Gummiketten kann gefährlich sein und
Maschinenschäden sowie Verletzungen verursachen oder zum
Tod führen.
Wartungs- oder Reparaturarbeiten an einem Kettenlader mit
Gummiketten dürfen erst durchgeführt werden, wenn Sie die
Informationen in diesem Handbuch gelesen und vollständig
verstanden haben. Lesen Sie das Bedienungs- und
Wartungshandbuch bezüglich der korrekten Wartungsverfahren,
bevor Sie einen Kettenlader mit Gummiketten in Betrieb nehmen.
Wartungsarbeiten dürfen an einem Kettenlader mit Gummiketten
erst durchgeführt werden, wenn Sie zur persönlichen Sicherheit
Kapitel 1 (Produktsicherheit) gelesen und verstanden haben.
HINWEIS
Das Hydrauliköl muss die Betriebstemperatur erreicht haben, um
bei den in diesem Abschnitt beschriebenen Verfahren zur Prüfung
des Hydraulikdrucks und Durchflusses aussagekräftige Ergebnisse
zu erhalten. Den Motor und das Hydrauliksystem starten und
erwärmen lassen, bevor die Prüfungs- und Fehlersuchverfahren
in diesem Abschnitt durchgeführt werden.
Prüfung auf Verunreinigung
In das Hydrauliksystem können Verunreinigungen eindringen,
wenn eine oder mehrere seiner dynamischen Komponenten
ausfallen oder übermäßig verschlissen sind. Dies kann zu
relevanten Mengen an Bruchstücken im Hydrauliköl führen.
Im Fall einer Verunreinigung müssen die defekten Komponenten
ausgetauscht werden. Die verbleibenden Komponenten müssen
überprüft und sorgfältig gereinigt werden (sofern sie
weiterverwendet werden können), und die Leitungen und der
Behälter des Systems müssen sorgfältig gespült werden, um
die ursprüngliche Funktion wiederherzustellen.
Die Hydraulikfilter filtern Verunreinigungen aus dem Öl. Kleine
Mengen von Bruchstücken in den Filtern sind normal. Findet sich
in einem Filter jedoch eine erhebliche Menge an Metallbruchstücken,
sind eventuell bestimmte Komponenten des Hydrauliksystems
verunreinigt. Um das System auf Verunreinigungen zu prüfen,
die Hydraulikfilter entsprechend ihrer Position beschriften und
ausbauen. Die Filter ca. in der Mitte zwischen oberem und
unterem Rand durchschneiden und auf Verunreinigungen prüfen.
Wenn eine Verunreinigung vermutet wird, den Terex-Kundendienst
unter 1-800-346-4367 benachrichtigen.
Verfahren für die Hydraulikdruck-/
Durchflussprüfung und Fehlersuche
Prüf- und Fehlersuchverfahren werden für die folgenden
Komponenten des Hydrauliksystems beschrieben:
•
Prüfung und Einstellung des Ladedrucks
•
Prüfung und Einstellung des Hilfsventildrucks
•
Prüfung und Einstellung des Lastarmdrucks
•
Prüfung und Einstellung des Antriebsdrucks
•
Prüfung und Fehlersuche im Zusatzfluss-Kreis
Beim Prüfen der Hydrauliksystemdrücke werden im Wesentlichen
die Einstellungen des Sicherheitsventils jedes geprüften Kreises
gemessen. Wenn das Hydrauliksystem und seine Komponenten
ordnungsgemäß funktionieren, sollten die Messwerte den Vorgaben
entsprechen. Bei Abweichungen ist ggf. eine Einstellung bzw.
eine Reparatur erforderlich, um die ordnungsgemäße Funktion
wiederherzustellen.
Die jeweiligen Verfahren sind in diesem Abschnitt in der
durchzuführenden Reihenfolge aufgelistet. Wenn ein
Druckproblem vermutet wird, sollten diese Verfahren zur
Unterstützung der Diagnose oder Beseitigung des Problems
durchgeführt werden.
Prüfen des Ladedrucks
Der Ladedruck dient zur Befüllung der verschiedenen Kreise,
einschließlich der Steuerknüppel, mit Hydrauliköl für den Betrieb.
Ein geringer Ladedruck kann zu schwergängigem Betrieb einiger
oder aller Funktionen führen.
Erforderliches Werkzeug
Druckmesser 0-1000 psi (0-6895 kPa)
Prüfanschluss
(A)
17-1

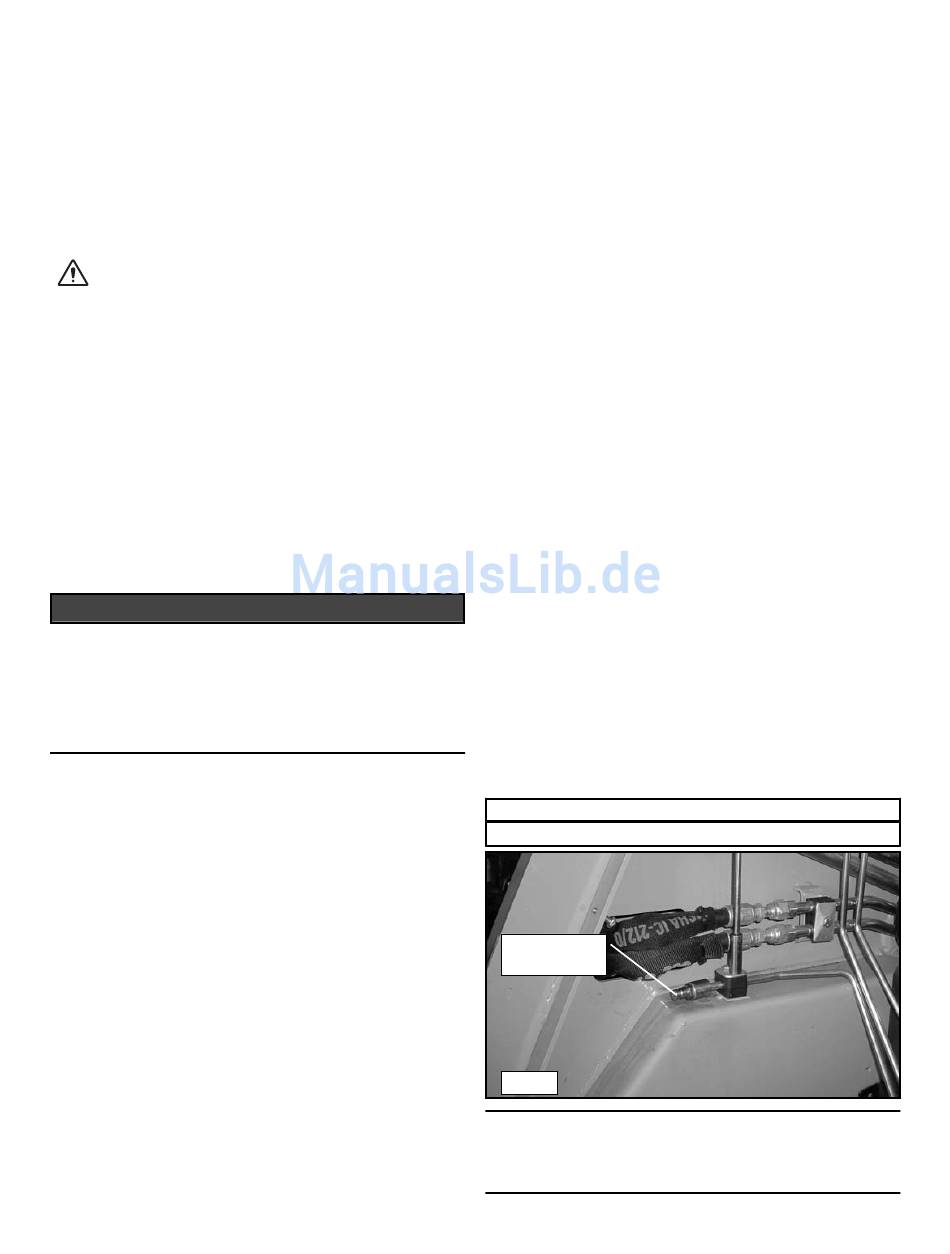

Hinweis: Die Schnellkupplung (Prüfanschluss A), die sich im
Motorraum innerhalb des linken Lastarmturms befindet, kann
für allgemeine Druckprüfungen und zur Fehlersuche verwendet
werden.
17-1
17. Hydraulikdruck-/
Durchflussprüfung
und Fehlersuche
