Kettenlader mit Gummiketten
14. Lastarm-Komponenten
14-10
4.

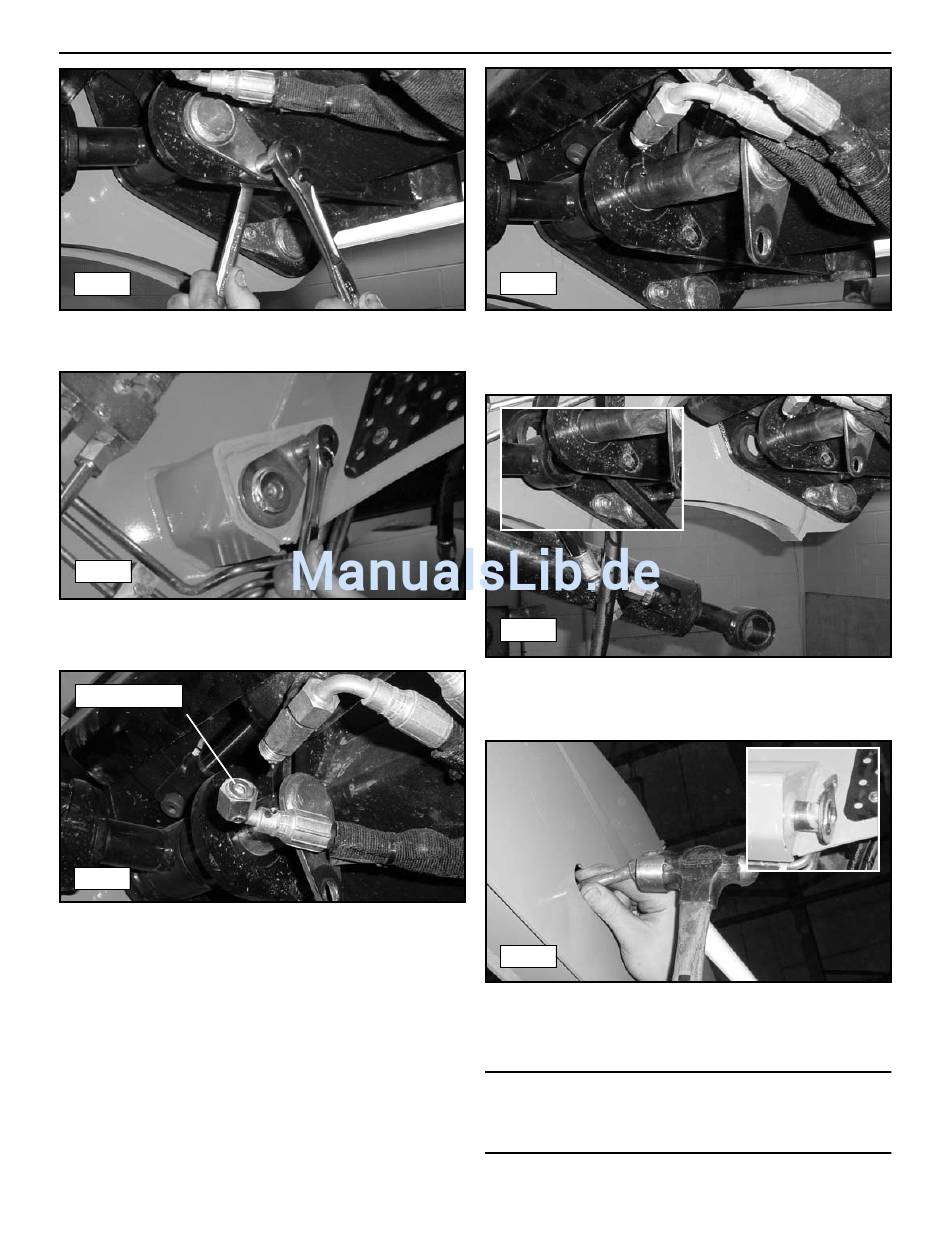

Die Schraube entfernen, mit der der untere Stift am
Schnellanschluss befestigt ist. (Abb. 14-10)
14-11
5.
Die Schraube entfernen, mit der der obere Stift an der
Lastarm-Schweißung befestigt ist. (Abb. 14-11)
Trennen
14-12
6.
Den äußeren Schnellanschluss-Zylinderschlauch (falls
vorhanden) trennen, um den unteren Stift entfernen zu
können. (Abb. 14-12)
14-13
7.
Mit einem Stemmeisen den unteren Stift aus dem
Zylinderende drücken, um ihn entfernen zu können.
(Abb. 14-13)
14-14
8.
Mit einem Stemmeisen die untere Zylinderöse wie
abgebildet aus der oberen Schnellanschlussbefestigung
hebeln. (Abb. 14-14)
14-15
9.
Mit einem Hammer und einem Messingkörner den oberen
Stift fast vollständig aus der Lastarm-Schweißung schlagen.
(Abb. 14-15)
Hinweis: Sicherstellen, dass der Zylinder abgestützt ist (bei
Bedarf auf einen Helfer zurückgreifen), während der obere Stift
entfernt wird, damit er nicht herunterfallen und beschädigt
werden bzw. darunter stehende Personen verletzen kann.
