Kapitelübersicht
Dieses Kapitel beschreibt die Aus- und Einbauverfahren für den
Schnellanschluss und die zugehörigen Komponenten.
Persönliche Sicherheit
Die unsachgemäße oder unvollständige Wartung/Reparatur
eines Kettenladers mit Gummiketten kann gefährlich sein und
Maschinenschäden sowie Verletzungen verursachen oder zum
Tod führen.
Wartungs- oder Reparaturarbeiten an einem Kettenlader mit
Gummiketten dürfen erst durchgeführt werden, wenn Sie die
Informationen in diesem Handbuch gelesen und vollständig
verstanden haben. Lesen Sie das Bedienungs- und
Wartungshandbuch bezüglich der korrekten Wartungsverfahren,
bevor Sie einen Kettenlader mit Gummiketten in Betrieb nehmen.
Wartungsarbeiten dürfen an einem Kettenlader mit Gummiketten
erst durchgeführt werden, wenn Sie zur persönlichen Sicherheit
Kapitel 1 (Produktsicherheit) gelesen und verstanden haben.
Vorbereitung der Maschine
Ein ungewolltes Anlassen der Maschine kann zu Verletzungen
oder zum Tod des Personals führen, das an dem Kettenlader mit
Gummiketten arbeitet.
Vor dem Durchführen von Wartungsarbeiten an einem Kettenlader
mit Gummiketten als Vorsichtsmaßnahme die Batteriekabel von
den Batterieklemmen trennen, die Batterieklemmen abkleben
und den Zündschlüssel abziehen.
Ein Schild mit der Aufschrift „Nicht in Betrieb nehmen" gut
sichtbar als Hinweis für das Personal auf laufende Arbeiten
an der Maschine anbringen.
Aus- und Einbau
Nachstehend werden die Verfahren zum Aus- und Einbau für die
folgenden Schnellanschlusskomponenten beschrieben:
•
Befestigungsbolzen-Baugruppen der Schnellanschlüsse
•
Gelenkzapfen der Schnellanschlüsse
Hinweis: Es werden nur die Verfahren für die oben angegebenen
Komponenten der Schnellanschluss-Baugruppe beschrieben. Der
Teilekatalog für den PT-80 enthält Explosionszeichnungen, die als
optische Hilfen beim Ausbau und bei der Montage anderer
Systemkomponenten dienen.
Befestigungsbolzen-Baugruppe
Ausbau
Erforderliches Werkzeug
Ringmaul-/Gabel-/Steckschlüssel
Von Terex zugelassener Stützbock (oder gleichwertig)
Anbauteile entfernen, Lastarme absenken oder sicher
abstützen und vor dem Ausbau von Komponenten oder
Leitungen sicherstellen, dass sich das Hydrauliköl
abgekühlt hat. Heißes oder unter Druck stehendes Öl kann
schwere Verletzungen verursachen.
15-1
1.

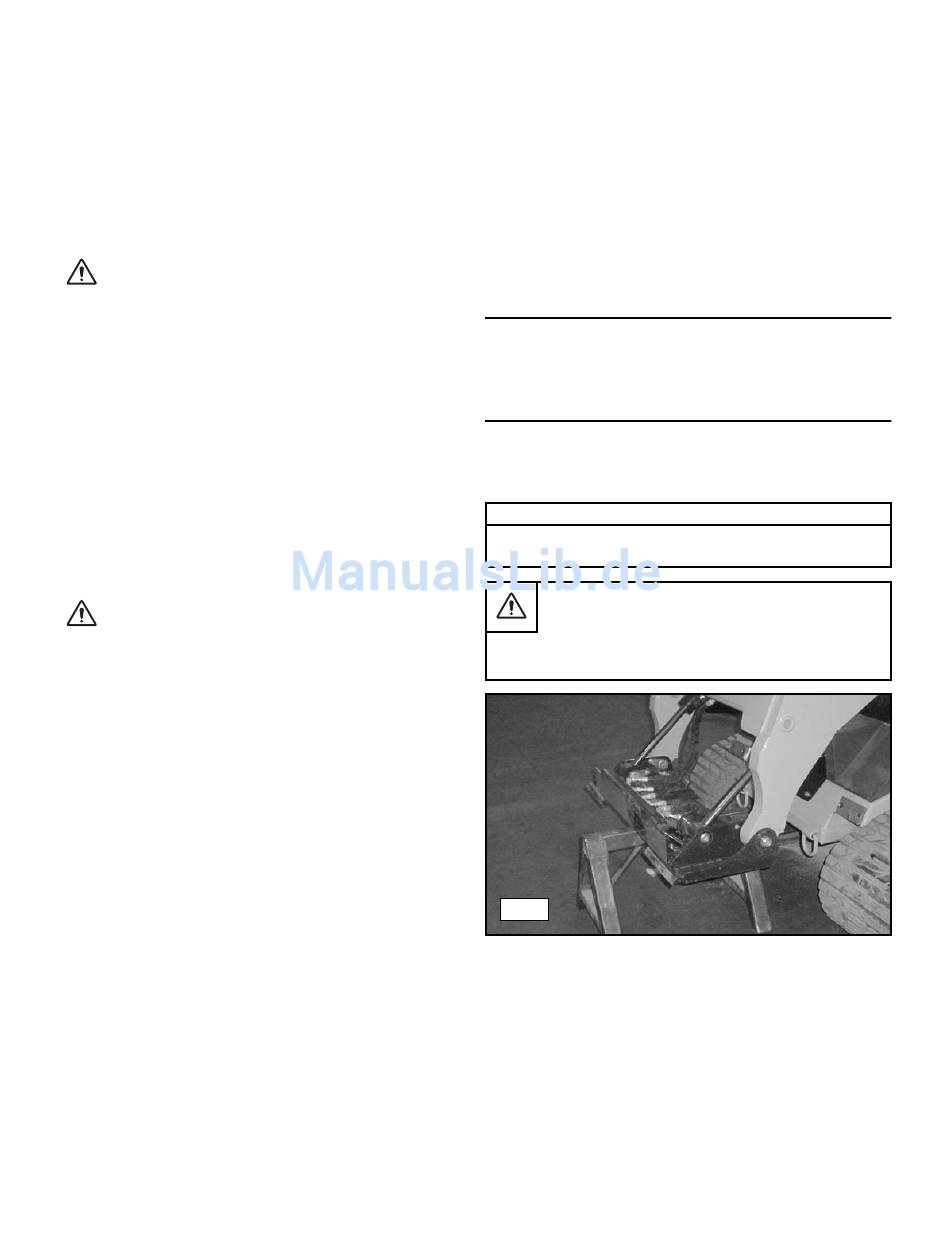

Lastarm auf einen von Terex zugelassenen Stützbock
absenken, um Freiraum für den Ausbau der
Befestigungsbolzen-Baugruppe zu schaffen. (Abb. 15-1)
15-1
15. Schnellanschluss
