Gelenkzapfen (Schnellanschluss)
Ausbau
Erforderliches Werkzeug
Ringmaul-/Gabel-/Steckschlüssel
Von Terex zugelassener Stützbock (oder gleichwertig)
Hammer
Körner (Messing)

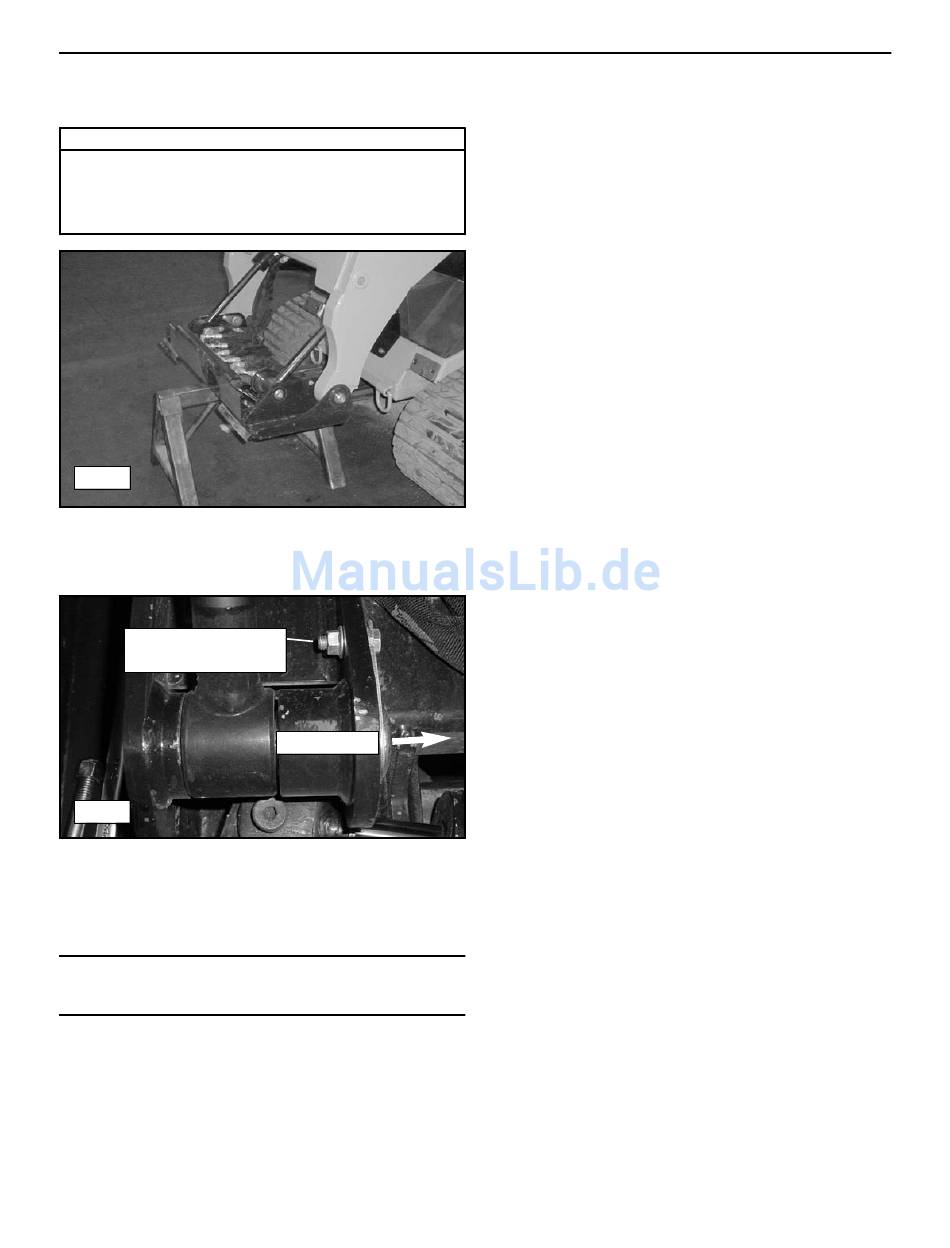

15-8
1.
Lastarm auf einen von Terex zugelassenen Stützbock
absenken, um Freiraum für den Ausbau der
Befestigungsbolzen-Baugruppe zu schaffen. (Abb. 15-8)
Schrauben und Mutter
entfernen
15-9
2.
Die Schraube entfernen, mit der der Gelenkzapfen an der
Schweißung des Schnellanschlusses befestigt ist. Dann
den Zapfen mit einem Hammer und einem Messingkörner
herausschlagen. (Abb. 15-9)
Hinweis: Der Schnellanschluss ist durch vier Gelenkzapfen mit
dem Lastarm und den Zylindern verbunden. Alle vier Zapfen
werden auf ähnliche Weise entfernt.
Einbau
1.
Zum Einbau der Gelenkzapfen des Schnellanschlusses das
Ausbauverfahren in umgekehrter Reihenfolge durchführen.
2.
Dieses Verfahren so oft wie nötig wiederholen, um
abgenutzte oder beschädigte Zapfen des Schnellanschlusses
zu ersetzen.
Austreiben
15-3
Kettenlader mit Gummiketten
15. Schnellanschluss
