Dieses Kapitel beschreibt die Verfahren zum Zusammenbau
und Zerlegen des Chassis. Wenn Probleme auftreten, die eine
Fehlerbehebung erfordern, siehe Kapitel 18, „Fehlersuche".
Persönliche Sicherheit
Die unsachgemäße oder unvollständige Wartung/Reparatur
eines Kettenladers mit Gummiketten kann gefährlich sein und
Maschinenschäden sowie Verletzungen verursachen oder zum
Tode führen.
Wartungs- oder Reparaturarbeiten an einem Kettenlader mit
Gummiketten dürfen erst durchgeführt werden, wenn Sie die
Informationen in diesem Handbuch gelesen und vollständig
verstanden haben. Lesen Sie das Bedienungs- und
Wartungshandbuch bezüglich der korrekten Wartungsverfahren,
bevor Sie einen Kettenlader mit Gummiketten in Betrieb nehmen.
Wartungsarbeiten dürfen an einem Kettenlader mit Gummiketten
erst durchgeführt werden, wenn Sie zur persönlichen Sicherheit
Kapitel 1 (Produktsicherheit) gelesen und verstanden haben.
Vorbereitung der Maschine
Ein ungewolltes Anlassen der Maschine kann zu Verletzungen
oder zum Tod des Personals führen, das an dem Kettenlader mit
Gummiketten arbeitet.
Vor dem Durchführen von Wartungsarbeiten an einem Kettenlader
mit Gummiketten als Vorsichtsmaßnahme die Batteriekabel von
den Batterieklemmen trennen, die Batterieklemmen abkleben
und den Zündschlüssel abziehen.
Ein Schild mit der Aufschrift „Nicht in Betrieb nehmen" gut
sichtbar als Hinweis für das Personal auf laufende Arbeiten an
der Maschine anbringen.
7. Chassis und Kraftstofftank
Aus- und Einbau
Nachstehend werden die Verfahren zum Aus- und Einbau für die
folgenden Komponenten des Chassis beschrieben:
•
Kraftstoffgebereinheit
•
Kraftstofftank
•
Fußraum
•
Fußgas-Baugruppe
•
Motorhaubenbaugruppe
Hinweis: Es werden nur die Verfahren für die oben angegebenen
Chassiskomponenten beschrieben. Der Teilekatalog für den PT-80
enthält Explosionszeichnungen, die als optische Hilfen beim Ausbau
und bei der Montage anderer Chassiskomponenten dienen.
Erforderliches Werkzeug
Schraubendreher
Ringmaul-/Steckschlüssel
Kraftstoffgebereinheit
Ausbau
1. Die Lastarme wie auf Seite 4-1 in diesem Handbuch
beschrieben anheben und abstützen.
2. Die Fahrerkabine wie auf Seite 4-2 in diesem Handbuch
beschrieben nach oben kippen und sichern. (optional)
Kraftstoffgebereinheit
7-1

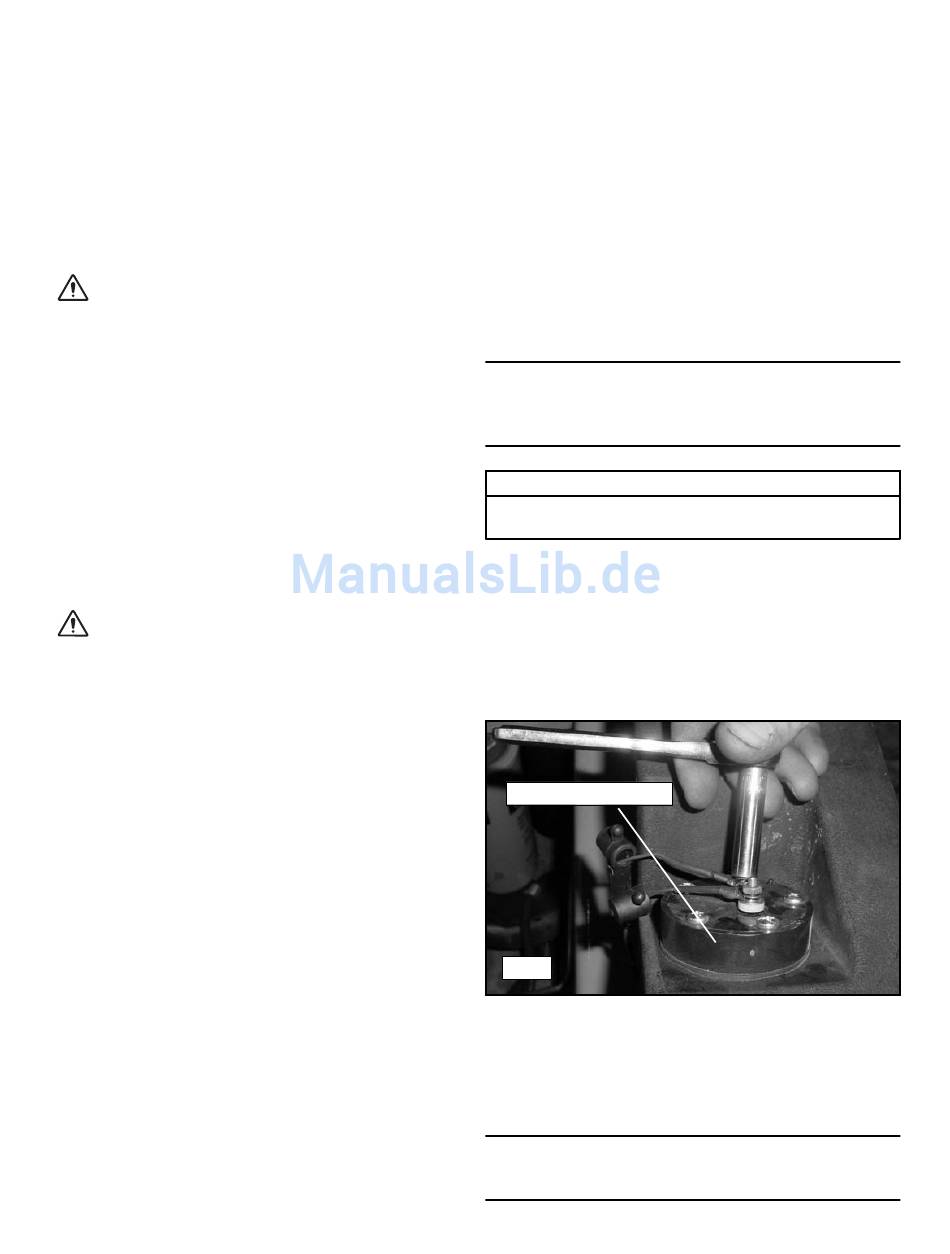

3. Die Kraftstoffgebereinheit auf der linken Seite der Maschine
in der vorderen linken Ecke des Kraftstofftanks ausfindig
machen. (Abb. 7-1)
4. Muttern und zugehörige Befestigungsteile entfernen, mit
denen die Kabel an der Gebereinheit befestigt sind. (Abb. 7-1)
Hinweis: Die Reihenfolge des Ausbaus und die Polung der Kabel
notieren, um nach dem Zusammenbau die ordnungsgemäße
Funktion zu gewährleisten.
7-1
