16-19

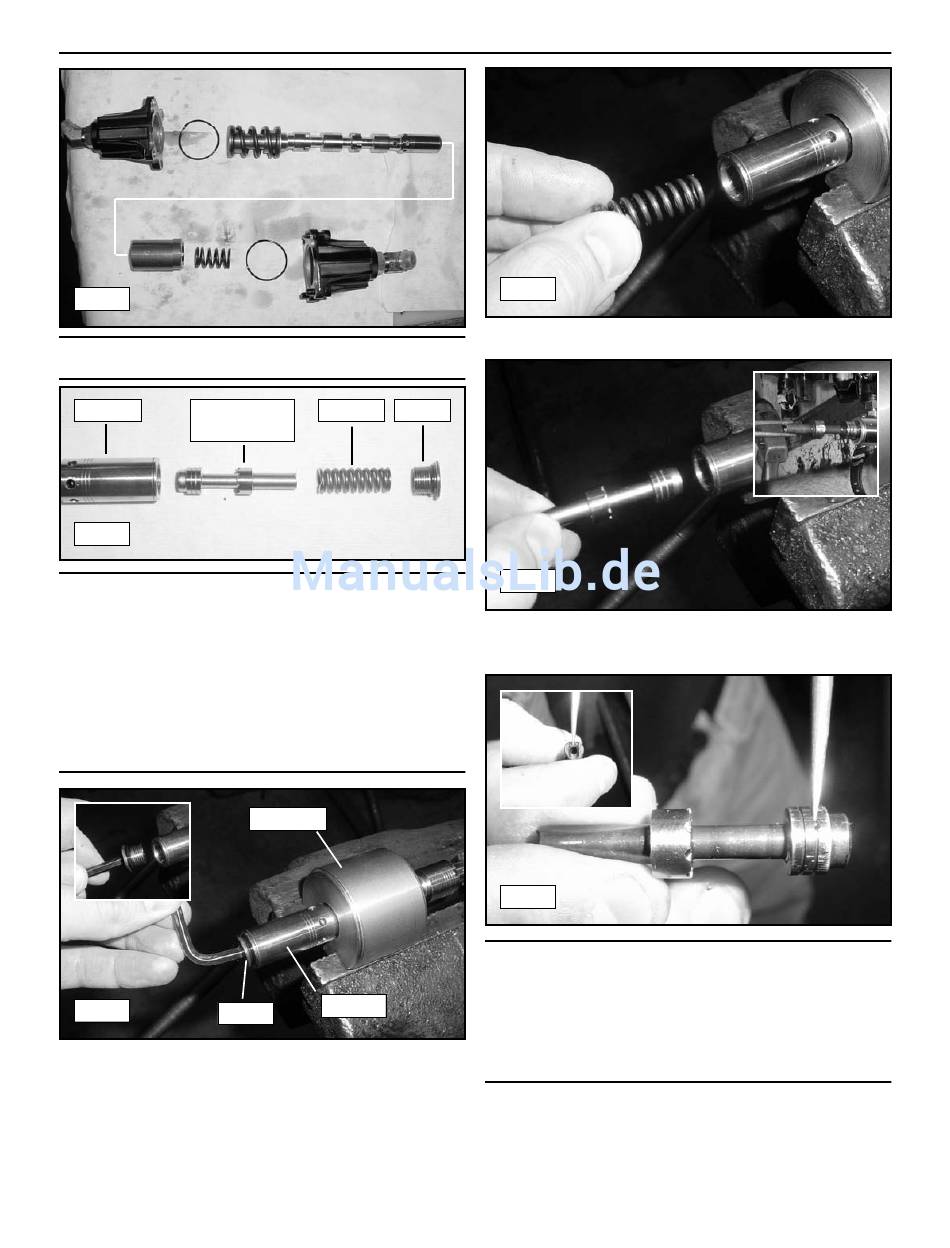

Hinweis: Abbildung 16-19 zeigt die Reihenfolge für den
Zusammenbau der Spule und der verbundenen Komponenten.
Spule
Lastsensor-
spule
16-20
Hinweis: Die Lastarm- und die Schaufelsteuerungsspulen sind
jeweils mit einer spezifischen Lastsensorspule ausgestattet.
Die Lastsensorspulen sorgen für die Schaufelpositionierung
(Selbsteinstellung). Die Komponenten sind oben in Abbildung
16-20 abgebildet.
Die Lastsensorspulen sind ähnlich, jedoch nicht identisch.
Die Hauptspulen sind ebenfalls spezifisch. Alle Spulen
müssen so wieder eingebaut werden, wie sie vor dem Ausbau
vorgefunden wurden, um ordnungsgemäß zu funktionieren.
16-21
Kappe
7.
Um die Lastsensorspule auszubauen, die Spule in einer
Halterung in einen Schraubstock einspannen, damit die
Spule nicht beschädigt wird. Die Endkappe mit einem
Inbusschlüssel entfernen. (Abb. 16-21)
Feder
Kappe
Halterung
Spule
16. Wartung der Hydraulikkomponenten
16-22
8.
Die Feder aus der Spule herausnehmen. (Abb. 16-22)
16-23
9.
Die Lastsensorspule mit einer flachen Spitzzange entnehmen.
(Abb. 16-23)
16-24
Hinweis: In der Lastsensorsspule befindet sich ein Gang,
der frei bleiben muss, um die ordnungsgemäße Funktion zu
gewährleisten. Er führt von dem kleinen Loch in der Seite der
Spule zum Ende der Spule. Wenn Sie durch diesen Gang keine
Luft blasen können, muss er entweder gereinigt werden, oder die
Lastsensorsspule muss ersetzt werden, um die ordnungsgemäße
Funktion wiederherzustellen. (Abb. 16-24)
16-5
Kettenlader mit Gummiketten
