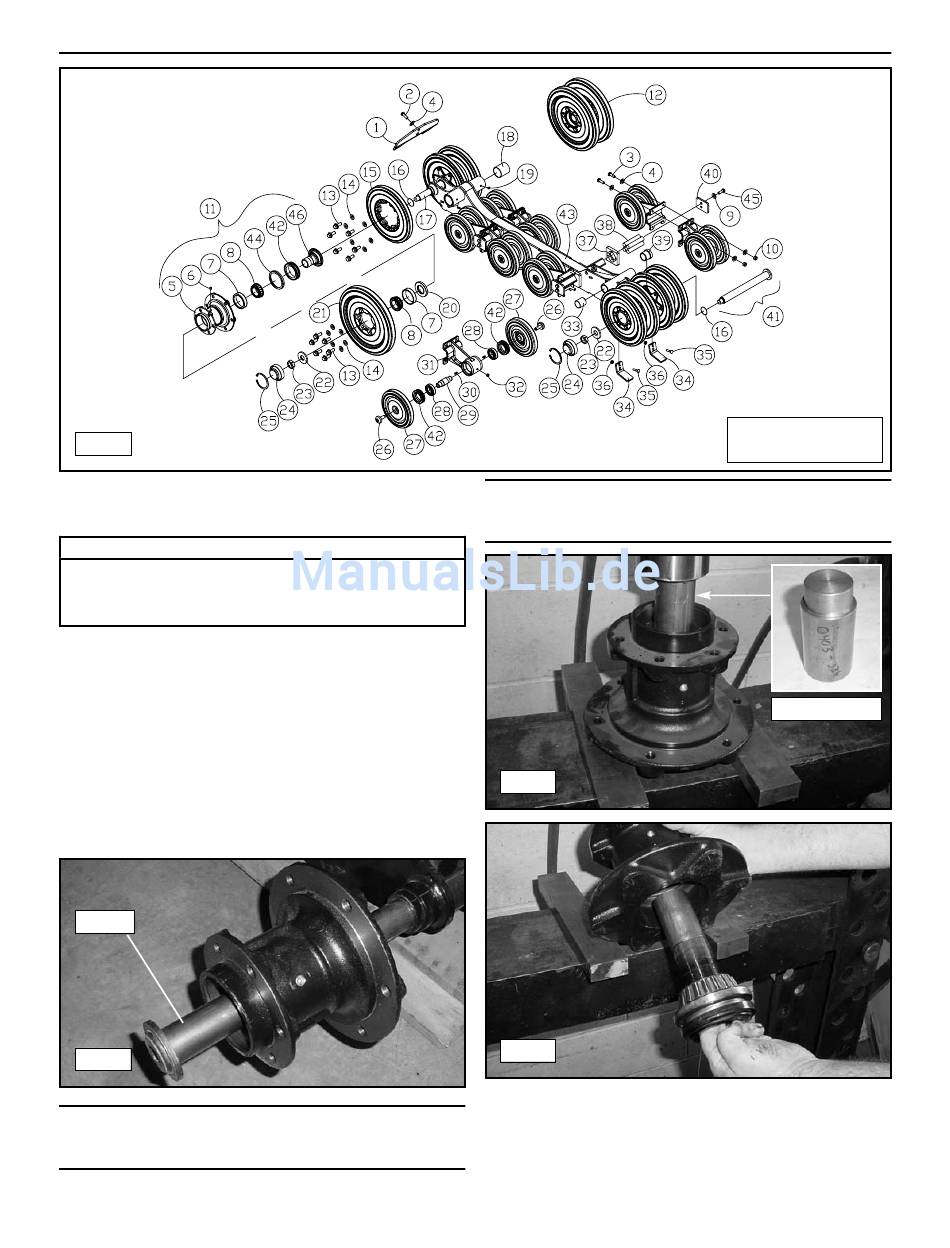

13-32
Zwischennabe
Wartungsverfahren PT-80
Erforderliches Werkzeug
Steckschlüssel (einschließlich Inbusschlüssel)
Presswerkzeug (PT-80: 0403-339)
Seegeringzange
1.
Zum Ausbau der erforderlichen Naben-Baugruppen aus dem
Unterwagen zunächst Schritte 1-7 des auf Seite 4-6
beschriebenen Verfahren zum Ausbau der Kette ausführen.
Dann mit den folgenden Schritten fortfahren.
2.
Den Sicherungsring (Teil 25) entfernen, mit dem die Kappe
(Teil 24) in der Nabenbaugruppe befestigt ist (Abb. 13-32)
3.
Die Mutter (Teil 23) und die Unterlegscheibe (Teil 22)
entfernen. Dann die Nabenbaugruppe von der Achswelle
abziehen. (Abb. 13-32) (siehe Hinweis unten)
Achse
13-33
Hinweis: Beim Ausbau einer der inneren Naben-Baugruppen
muss die Achse (Teil 41) aus der Hauptschienen-Schweißbaugruppe
herausgeschoben werden. (Abb. 13-32, 13-33)
Hinweis: Beim Ausbau der äußere oder hinterer Naben-
Baugruppe kann die Naben-Baugruppe ausgebaut werden,
wenn Schritt 3 abgeschlossen ist.
13-34
13-35
4.
Mit einem Presswerkzeug (Teile-Nr. 0403-336) die
Lagerhülse aus der Nabenbaugruppe herausdrücken.
(Abb. 13-34, 13-35)
13-7
Kettenlader mit Gummiketten
13. Unterwagen
Naben-Toolkits
PT-80: 0403-339
Teile-Nr.: 0403-336
