Kettenlader mit Gummiketten

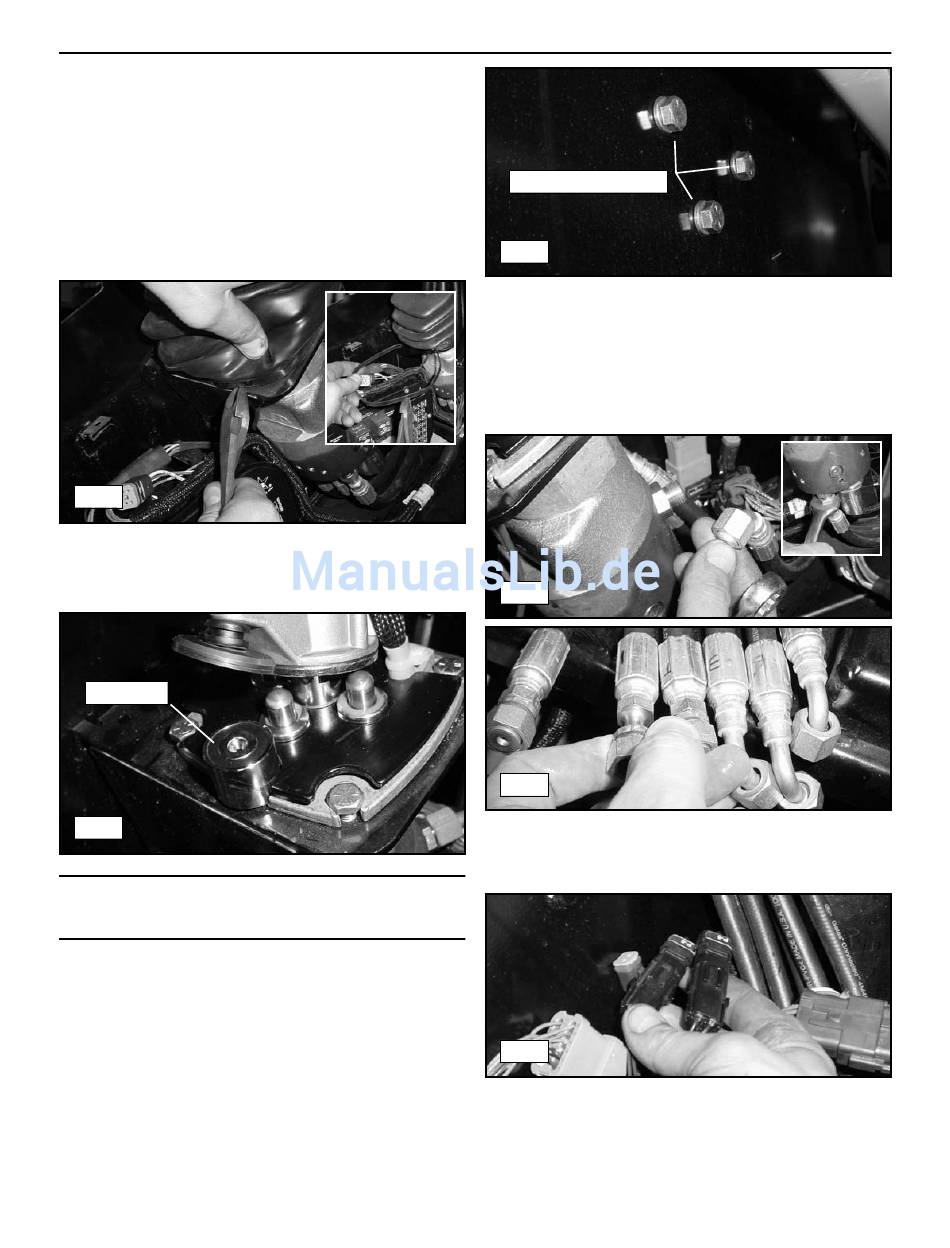

10. Lastarm-/Antriebssteuerungen
1.
Vor Beginn der Wartung alle Hydraulik-Stellantriebe
entspannen, um das Hydrauliksystem drucklos zu machen.
2.
Den Zündschlüssel auf AUS drehen und abziehen sowie
die Batterie abklemmen, um ein versehentliches Starten
zu vermeiden.
3.
Das Verfahren zum Entfernen der inneren Seitenverkleidung
in Kapitel 6 in diesem Handbuch für den auszubauenden
Steuerknüppel ausführen.
10-1
4.
Den Kabelbinder durchschneiden, mit dem der untere Teil
der Manschette am Steuerknüppel befestigt ist, und diese
dann nach oben heben. (Abbildung 10-1)
Magnet
10-2
Hinweis: Der Schwebemagnet und die Befestigungsschrauben,
mit denen der Steuerknüppel auf der Halterung befestigt ist,
liegen jetzt frei. (Abbildung 10-2)
Entfernen (optional)
10-3
5.
Die Schrauben (3) entfernen, mit denen die Halterung des
Steuerknüppels von der Außenseite an der Fahrerkabine
befestigt ist. (Abb. 10-3) (optional)
6.
Die Hydraulikschläuche für den späteren Zusammenbau
beschriften (Verlegung und Identifizierung siehe Seite 3-7
oder 3-8).
10-4
10-5
7.
Die Hydraulikschläuche von den verschiedenen
Steuerknüppelarmaturen trennen und beiseite legen.
(Abb. 10-4,10-5)
10-6
8.
Alle Stecker vom Steuerknüppelkabelbaum trennen.
(Abb. 10-6)
10-2
