Antriebssteuerung
(Leitungsverlegung)

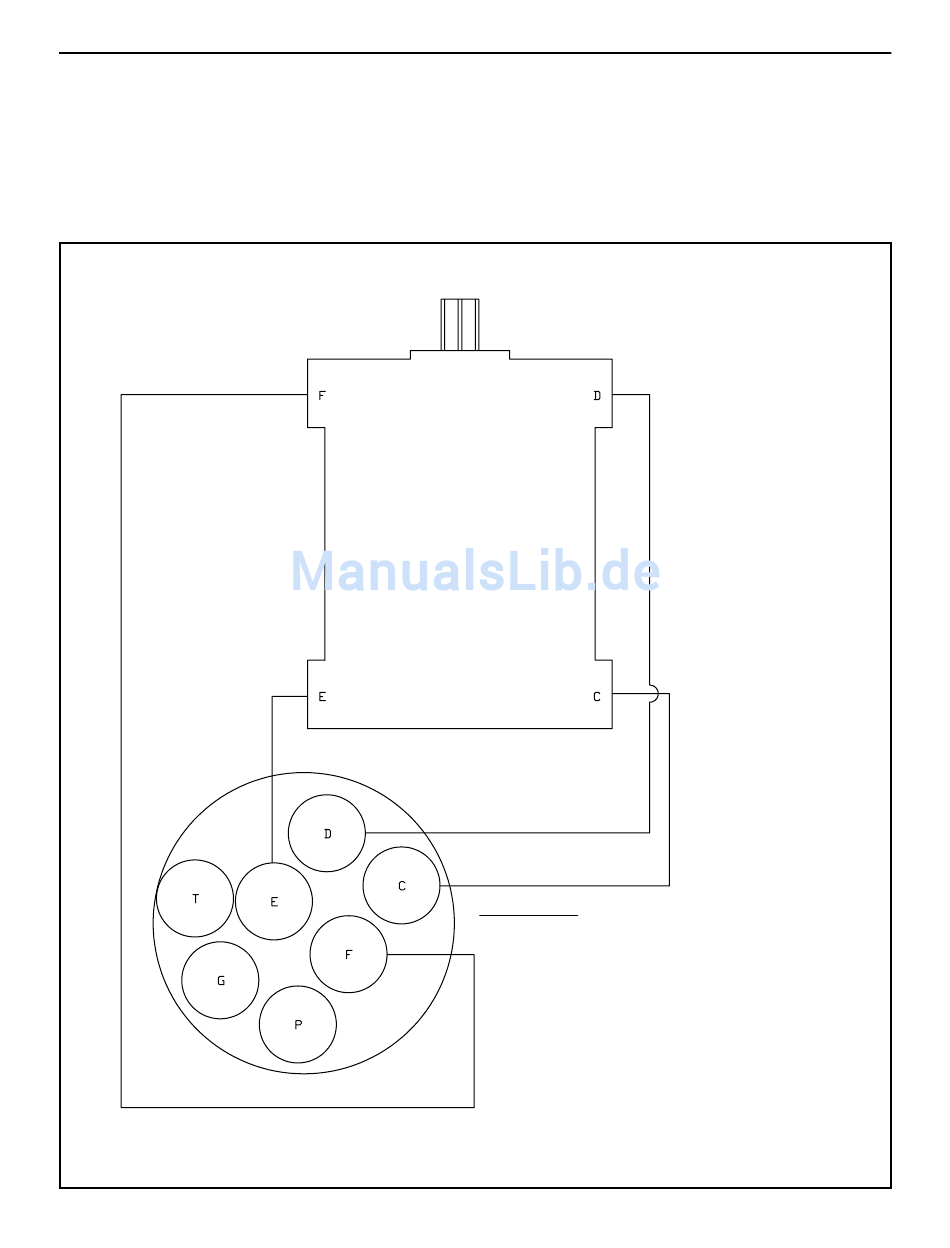

Abbildung 3-7 PT-80 Standardantriebssteuerung
(ANSICHT VON UNTEN)
(LINKE SEITE)
ANTRIEBSPUMPE
STEUERUNG LINKS (STEUERKNÜPPEL)
C. RECHTE SEITE (KETTE) VORWÄRTS-DRUCK
D. LINKE SEITE (KETTE) VORWÄRTS-DRUCK
E. RECHTE SEITE (KETTE) RÜCKWÄRTS-DRUCK
F. LINKE SEITE (KETTE) RÜCKWÄRTS-DRUCK
P. DRUCK-EINLASS (VON ANSCHLUSS J1 AN VORSTEUERBLOCK)
T. RÜCKLAUF ZUM TANK
G. RÜCKFAHRWARNEINRICHTUNG (OPTIONAL)
3-7
Kettenlader mit Gummiketten
